混合动力汽车高压电路故障检修方法

时间:2023-10-13 理论教育 版权反馈
【摘要】:表3-5变频器端电缆绝缘性测量表图3-53变频器端电缆位置图①如果异常,更换故障零件。2)检查电动机确认维修把手未安装。从混合动力驱动桥总成上断开电动机电缆,如图3-54所示。②如果没有电弧痕迹,进行下一步检查。表3-6电缆电阻测量表续表如果异常,更换故障零件。如果正常,更换混合动力汽车驱动桥总成。

混合动力汽车高压电路故障检修方法

(一)准备工作

(1)场地设施:举升机、具有尾气抽排系统和消防设施的场地。

(2)设备设施:丰田卡罗拉混合动力汽车、车轮挡块、防护套件、电压表、高压防护套装、绝缘工具。

(二)实训过程

1)检查变频器总成

(1)拆下维修塞,等待10min或更长时间,以使高压电容器放电,如图3-52所示。

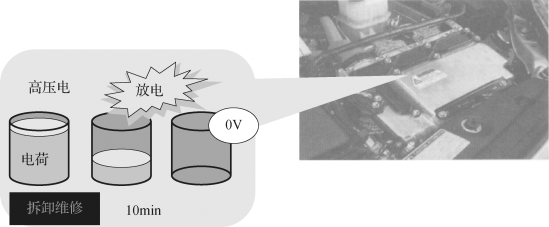

图3-52 电容器放电示意图

(2)使用电压表测量端子电压,确认为OV。

(3)拆卸变频器盖。

(4)从变频器总成上断开电动机电缆

(5)检查电动机电缆上是否有电弧痕迹。

①如果有电弧痕迹,更换故障零件。

②如果没有电弧痕迹,进行下一步检查。(6)检查变频器端电缆绝缘性,如图3-53所示。根据表3-5所示,进行电阻测量。

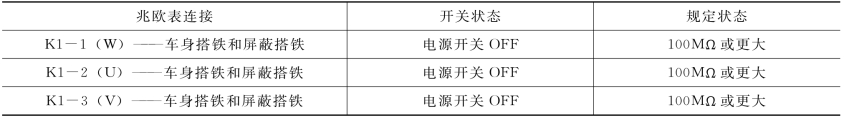

表3-5 变频器端电缆绝缘性测量表

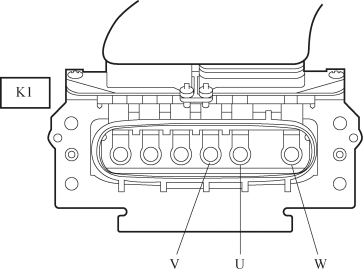

图3-53 变频器端电缆位置图

①如果异常,更换故障零件。(www.daowen.com)

②如果正常,进行下一步检查。

2)检查电动机(MG2)

(1)确认维修把手未安装。

(2)从混合动力驱动桥总成上断开电动机电缆,如图3-54所示。

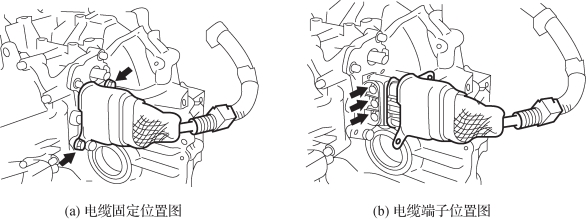

图3-54 电动机电缆位置图

(3)检查电动机电缆上是否有电弧痕迹。

①如果有电弧痕迹,更换故障零件。

②如果没有电弧痕迹,进行下一步检查。

(三)检查电动机电缆

检查电缆电阻,根据表3-6所示,使用兆欧表进行电缆电阻测量。

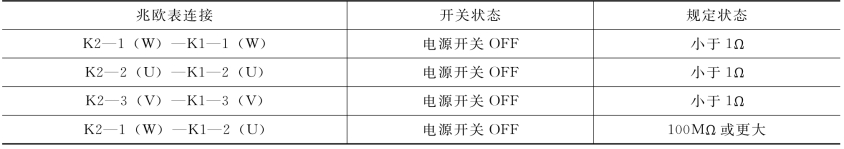

表3-6 电缆电阻测量表

续表

(1)如果异常,更换故障零件。

(2)如果正常,更换混合动力汽车驱动桥总成。
