（一）准备工作

（1）场地设施：举升机、装有尾气抽排系统和消防设施的场地。

（2）设备设施：丰田卡罗拉混合动力汽车、车轮挡块、防护套件、电压表、高压防护套装、绝缘工具。

（二）实训过程

（1）安装车内及车外车辆防护套件。

（2）拆卸维修塞。

①断开辅助蓄电池负极端子电缆，如图3-43所示。

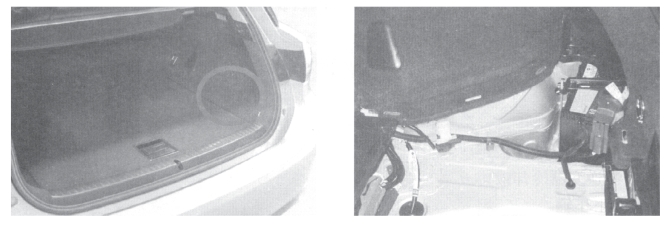

图3-43　辅助蓄电池位置图

⑦拆除维修塞把手，如图3-44所示。

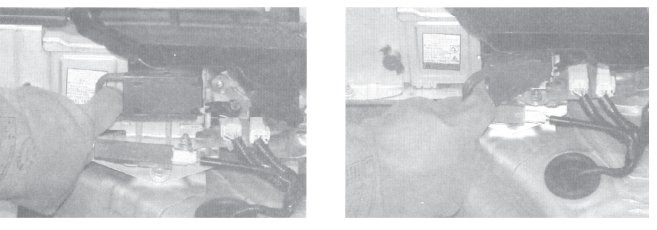

图3-44　维修塞拆除过程图

（3）排放逆变器冷却液。

①拆下逆变器储液罐总成上的储液盖。

②拆下逆变器冷却液排放塞。

③安装逆变器冷却液排放塞。

（4）降下车辆。

（5）拆卸空气滤清器总成，如图3-45所示。

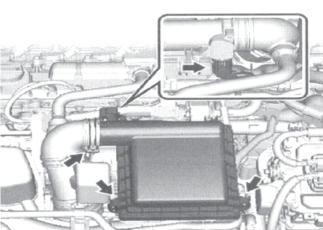

图3-45　空气滤清器总成位置图

（6）断开发动机主线束，见图3-46。

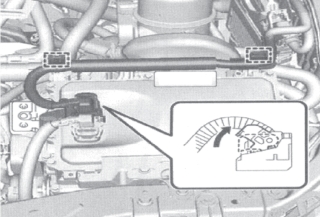

图3-46　发动机主线束位置图

（7）拆卸连接器盖总成，如图3-47所示。

注意：佩戴绝缘手套。

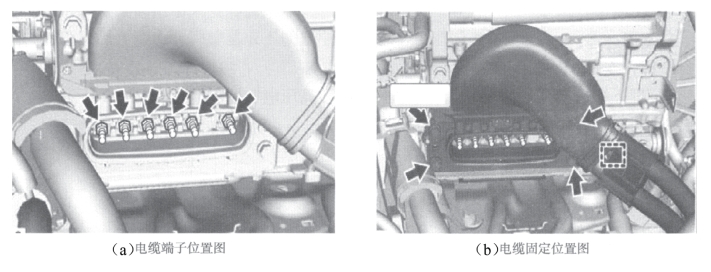

图3-47　连接器盖位置图(www.daowen.com)

（8）检查端子电压，如图3-48所示。

注意：佩戴绝缘手套。

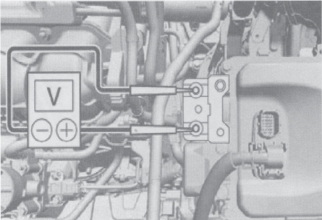

图3-48　端子电压检测图

（9）暂时安装连接器盖总成。

（10）断开逆变器相关低压线束。

（11）断开电动机电缆，如图3-49所示。

注意：佩戴绝缘手套。

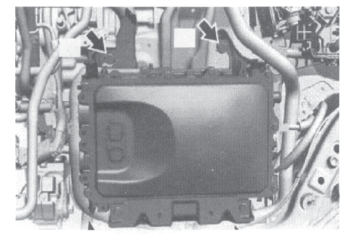

图3-49　电动机电缆位置图

（13）拆下逆变器总成，如图3-50、图3-51所示。

（14）安装新的逆变器总成。

（15）安装逆变器冷却软管。

（16）安装电动机电缆。

（17）安装相关低压线束。

（18）安装发动机主线束。

（19）安装空气滤清器总成。

图3-50　逆变器冷却软管位置图

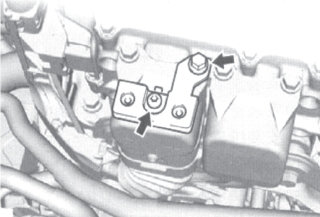

图3-51　逆变器安装位置图

（20）安装维修塞把手。

（21）加注逆变器冷却液并放气。

（22）收起车内及车外车辆防护套件。

（23）收起尾气抽排管。
