混合动力汽车发动机与驱动电机系统检查

(一)燃油压力测试

(1)卸掉燃油管路里的压力。

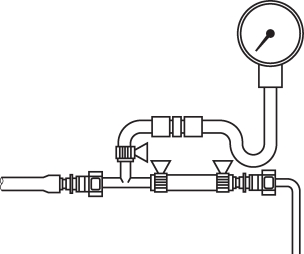

(2)连接燃油压力表,如图3-24所示。

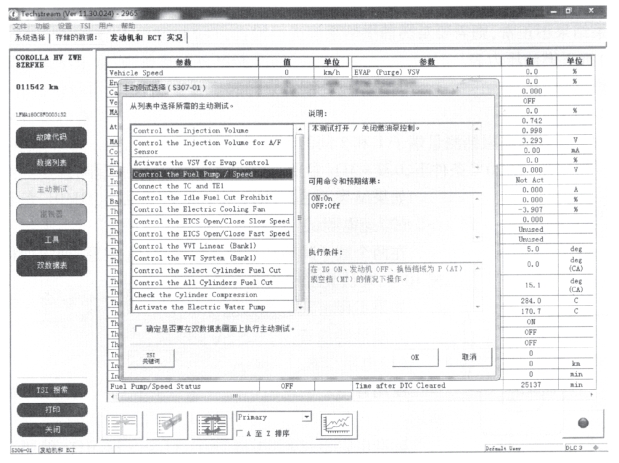

(3)连接智能诊断仪,执行主动测试功能,如图3-25所示,使燃油泵持续工作。

(4)测量燃油压力。

标准燃油压力值:304~343k Pa(参照丰田卡罗拉混合动力汽车

图3-24 燃油压力表连接示意图

图3-25 燃油泵主动测试

如果燃油压力值大于标准值,则更换燃油压力调节器总成。如果燃油压力值小于标准值,则需要对燃油供给系统进行检查。

(5)退出智能诊断仪的主动测试功能,使燃油泵停止工作。

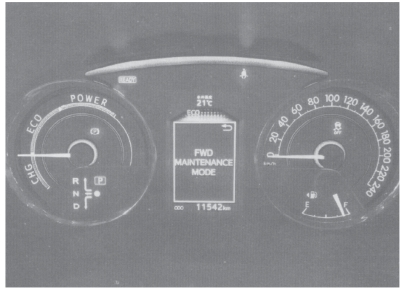

(6)将发动机置于维护模式,如图3-26所示。

图3-26 发动机维护模式

(7)起动发动机,测量怠速时燃油压力。

标准燃油压力值:304~343k Pa(参照丰田卡罗拉混合动力汽车)。

(8)关闭发动机,检查并确认燃油压力,保持规定值至少5min。标准燃油保持压力:147kPa或更高(参照丰田卡罗拉混合动力汽车)。如果结果不正常,则需要对燃油供给系统进行检查。

(9)拆下燃油压力表。

(二)燃油泵的检查

(1)电阻检查

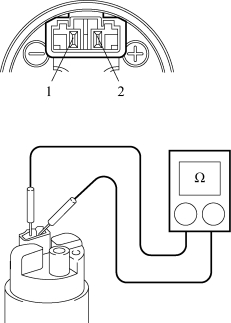

使用万用表的电阻挡测量端子1和2间的电阻,如图3-27所示。

图3-27 燃油泵电阻测量示意图

标准电阻值:在20℃条件下,0.2~3Ω(参照丰田卡罗拉混合动力汽车)

如果结果不正常,则更换燃油泵总成。

(2)通电测试

在两个端子问施加辅助蓄电池电压(注意:通电时间不要超过10s),确认其工作正常。

如果工作不正常,则更换燃油泵总成。

(三)喷油器检查

(1)电阻检查

使用万用表的电阻挡测量端子1和2间的电阻,如图3-28所示。

标准电阻值:在20℃条件下,11.6~12.44Ω(参照丰田卡罗拉混合动力汽车)。

如果结果不正常,则更换喷油器总成。

(2)工作情况检查

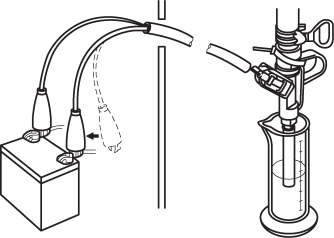

①如图3-29所示,连接喷油器并放到量筒里。

图3-28 喷油器端子图

图3-29 喷油器工作情况检查示意图

②连接智能诊断仪,执行主动测试功能,使燃油泵持续工作。

③给喷油器通电15s,并用量筒测量喷油量。

标准值:60~73CC(参照丰田卡罗拉混合动力汽车)。

各喷油器总成喷油量差:13CC或更小(参照丰田卡罗拉混合动力汽车)。

如果工作不正常,则更换喷油器总成。

(四)火花测试

(1)拆下全部的点火线圈和火花塞

(2)断开喷油器连接器。

(3)将发动机置于维护模式。

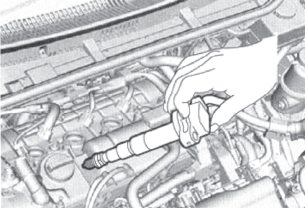

(4)将火花塞一端连接到点火线圈,另一端搭铁,如图3-30所示。(www.daowen.com)

(5)起动发动机(不要超过2s),确认各火花塞产生的火花正常。

如果结果不正常,则检查点火系统。

(6)连接喷油器连接器,安装全部的火花塞和点火线圈。

图3-30 火花塞火花测试检查示意图

(五)火花塞检查

(1)电阻检查

使用兆欧表测量绝缘电阻。

标准值:10MΩ或更大(参照丰田卡罗拉混合动力汽车)。

如果结果不正常,则用火花塞清洁器清洁火花塞,如图3-31所示,并在此测量,如果仍不正常,则更换火花塞。

图3-31 火花寒清洁示意匿

(2)电极间隙检查

使用专用工具测量火花塞两个电极的间隙。

旧火花塞标准值:1.3mm(参照丰田卡罗拉混合动力汽车)。

新火花塞标准值:1.0~1.1mm(参照丰田卡罗拉混合动力汽车)。

如果结果不正常,则更换火花塞。

(六)汽缸压力测试

(1)将发动机置于维护模式。

(2)暖机然后停机。

(3)拆下火花塞。

(4)安装汽缸压力表,如图3-32所示。

(5)使用智能诊断仪执行主动测试的压力测试功能。

(6)测量汽缸压力。

标准压缩压力:813k Pa(参照丰田卡罗拉混合动力汽车)。

最小压缩压力:617k Pa(参照丰田卡罗拉混合动力汽车)。各汽缸间的压差:100kPa(参照丰田卡罗拉混合动力汽车)。如果汽缸压力小于最小压缩压力值,则进行发动机维修。

图3-32 缸压表安装示意图

(7)安装火花塞。

(七)驱动电机高压电缆检查

(1)绝缘性检查。

①车辆安全性断电。

②断开驱动电机侧高压电缆连接器。

③使用兆欧表分别测量高压电缆U、V、W端与车身搭铁的电阻。

标准值:100MΩ或更大(参照丰田卡罗拉混合动力汽车)。

如果结果小于标准值,则更换高压电缆。

(2)导通性检查。

①车辆安全性断电。

②断开高压电缆两侧连接器。

③使用万用表分别测量高压电缆U、V、W两端电阻。

标准值:小于1Ω(参照丰田卡罗拉混合动力汽车)。

如果结果大于标准值,则更换高压电缆。

(八)驱动电机绕组检查

(1)车辆安全性断电。

(2)断开驱动电机侧高压电缆连接器。

(3)使用毫欧表测量高压电缆U、V、W任意两端绕组电阻,如表3-4所示。

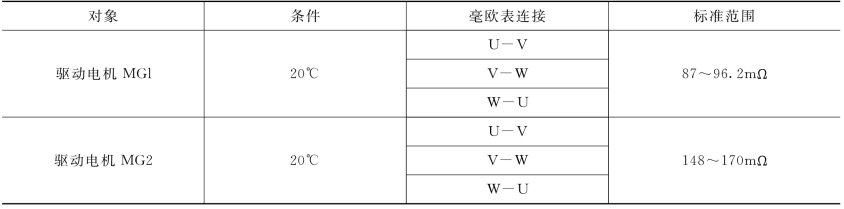

表3-4 驱动电机绕组检查表

如果结果不正常,则更换驱动电机总成。
