构思是勾画草图的思维过程，也是展现设计师创新思维的过程。有了新产品造型的构思，下一步就是将构思的方案绘制草图。

1.草图绘制流程

草图是汽车研发的初始设计，是整个研发新车型的关键。草图的绘制过程，可分四个步骤。

第一步：绘制汽车的基本形。设计师首先应对汽车的功能及加工工艺进行了解，然后构思出新型汽车的形象，并采用直线绘制汽车的基本形体。要求用概括的手法抓住产品的主要特征，以最少的线条，求得最佳的效果。

第二步：确定汽车的具体形。在基本形的基础上，采用较重的直线绘制其各部分的位置，同时画出它的具体形、装配关系和工艺要求是否合理，考虑汽车各部分的透视关系是否符合整体的透视规律。

第三步：深入刻画。将一些直线修改成必要的曲线，然后在图样上涂以简单的明暗，再施以精确的加工和修正。要注意大体的明暗调子的变化，对反光强烈的汽车，也要适当减弱，以免影响汽车的结构表现。铅笔草图及炭笔草图最后应适当涂上简单的色彩，这不仅能表现出汽车的固有色，而且能增加质感、色感效果，使图面活跃。

第四步：检查验证图面。①检查是否完成了最初的设计与构思。②汽车的基本尺寸、比例、结构质量是否正确。③草图的透视有没有错误。④是否符合工艺要求。⑤选定6～10张草图，作为绘制效果图的依据。

2.外形草图

外形草图构思的过程，是把比较模糊的、尚不具体的形象加以明确和具体化的过程。构思过程中的思维往往是跳跃性的，需要调动的大脑四个区域，即感受区、储存区、分析判断区、想象区。此时要手与脑并用，当一个新的“形象”出现时，要迅速地用笔把它“捕捉”下来。这个“捕捉”的形象可能是残缺的、不太具体的，但是，这个形象往往有助于构思进一步深化，也会使较为模糊的、不太具体的形象轮廓逐渐清晰起来。有的设计师，会因连串的构思同时浮现在脑子里，而很快就在纸上绘出一个接一个的形体草图。也有的设计师，在将大脑中的形象思维迅速聚集，经过加工、提炼后，勾画出初步成型的形体草图（图6-4）。

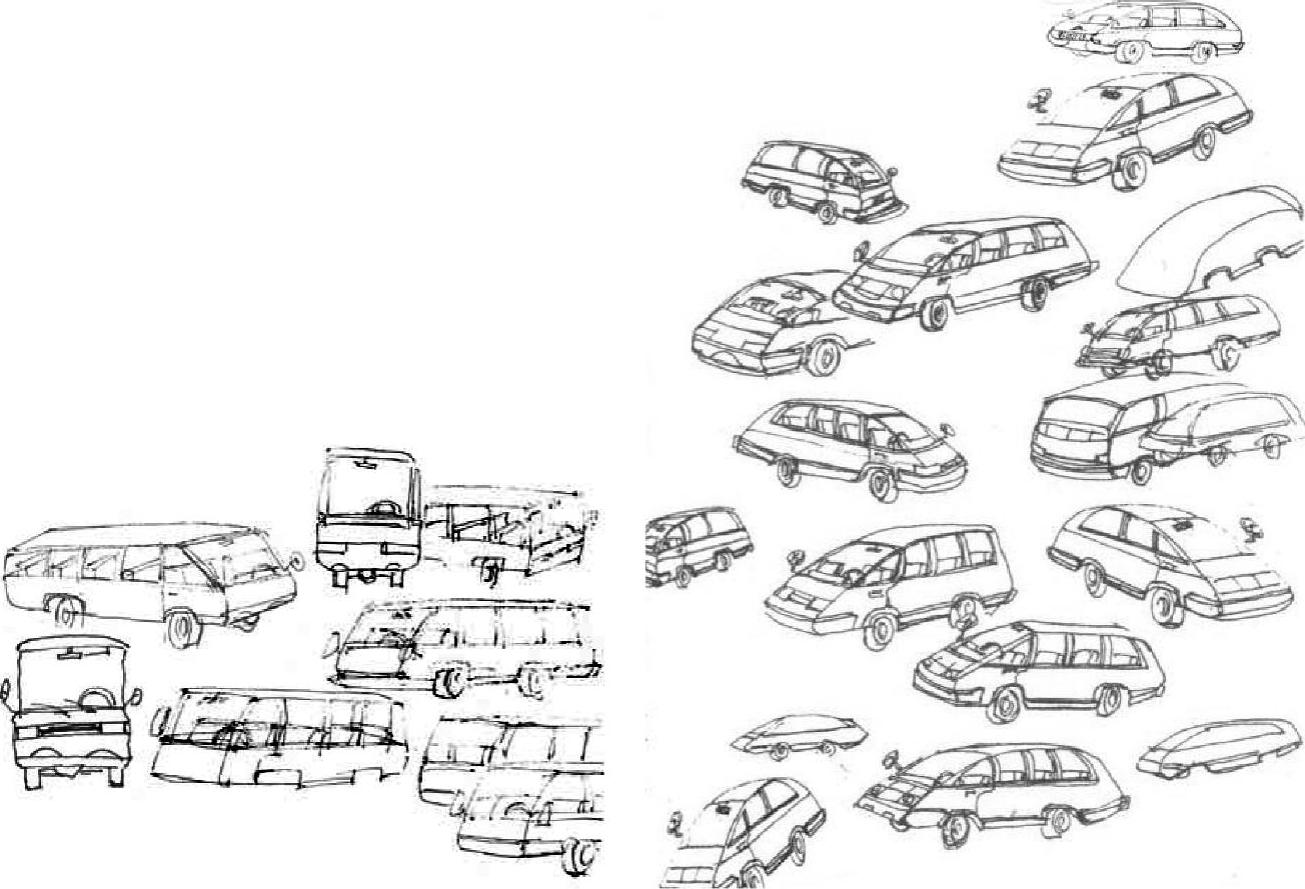

图6-4 外形草图

设计草图的绘制有别于绘画作品，它要求以素描或速写的手法，采用钢笔或铅笔、碳铅、色粉笔等绘制而成。它要求图形清晰、线型准确、立体感强，能够较好地表现形体各部分的组合关系，即产品的结构，而且正确地反映汽车各部分之间的比例关系、人机关系、装配操纵等关系。在汽车造型设计中，一般要绘制数十张或上百张的形体草图，以便于择优选择与比较。外形草图的完成，是设计过程中非常关键性的一步。因为，它是从造型艺术角度渗透了设计准备阶段的各种因素，是一种形象思维的具体化过程。也是将汽车构思形象，在纸面上形成三度空间的形象的过程。

3.内室草图(www.daowen.com)

内室草图的构思创意，是外形草图的延续。它与汽车草图共同构成汽车造型完整的草图方案。内室草图与外形草图是汽车造型草图的两个分支，一个是用来表达汽车外形的整车形态；另一个是表达汽车内室设置的空间艺术效果。两者同等重要，是相互作用的一个有机整体，共同形成汽车内外统一的风格。

内室草图主要是勾画汽车内室的空间形态，如座椅的位置、驾驶人的操纵空间、仪表板的显示系统状况、驾驶人的视野范围等（图6-5）。这些都需要在内室草图中表达清楚，从而为下一步绘制内室效果图打下良好的基础。内室草图要求简洁明快、线条流畅、结构准确，整体内室的艺术效果和空间效果表达明确，要从整体到局部，又从局部到整体，协调统一。

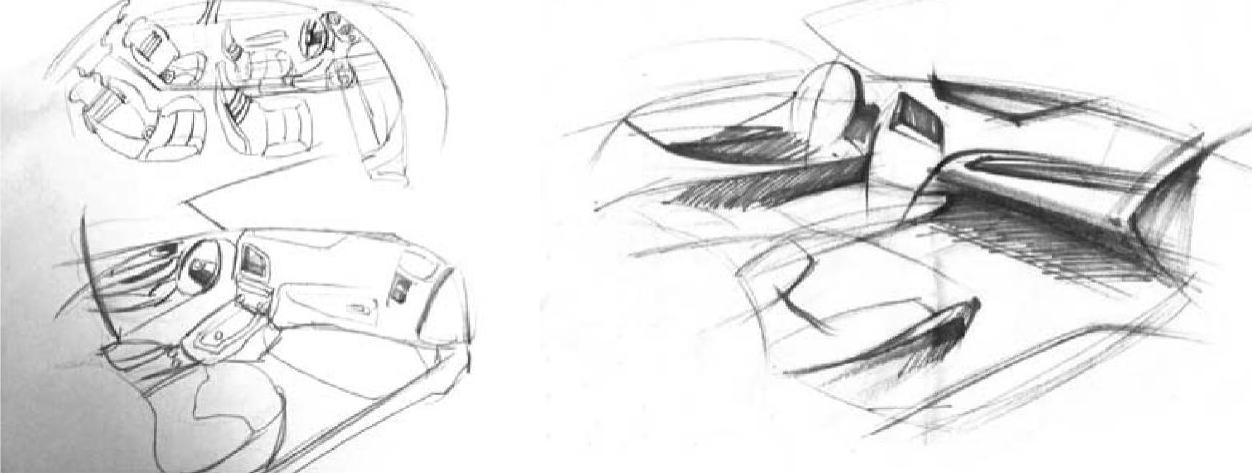

图6-5 内室草图

4.配色草图

配色草图，是在整车上和内室平面图上采用水粉或水彩色绘制，用于表达汽车的色彩效果。当形体草图和内室草图勾画成后，设计师要根据汽车构思阶段，对色彩分析的结果以及受众者的色彩喜恶进行综合考虑。配色草图分为两种，一种是汽车外形配色草图，另一种是汽车内室配色草图。绘制配色草图的方法很多，通常使用方法有：颜色标注法、实物颜色标注法、颜色代码标注法。配色草图的绘制步骤是先画好各种色彩的分色线，再确定构思产品的色感效果。配色图的绘制要求色彩鲜明、图面清洁，但为了防止图面出现杂乱、眩晕的效果，不宜用色过多，一般以1～2色为宜。

汽车的色彩是汽车美学的重要组成部分。从市场调研的需求信息出发，新研发的汽车色彩设计应符合实用、经济、美观、创新的设计原则。在汽车使用过程中，汽车的颜色需要符合不同年龄、性别的审美需求。这就要求设计师在配置颜色时，注重研究人们心理、生理对色彩的喜恶，创新设计出符合人们审美需求的汽车色彩。在汽车配色设计中，中高档汽车主体色以黑色、深蓝、墨绿、紫色等较为深沉的颜色为主，以体现其尊贵、庄重、沉稳的内涵；经济型车以银色、白色、淡蓝、浅绿、淡黄颜色为主；小型车则会拥有更加丰富多彩的颜色，以凸显其张扬的个性。人们在挑选汽车时，不宜选择纯度较高的色彩，而是希望能够充分体现自己的个性，按照自身的喜好定制车身的颜色。一般来说，每个车型基本都只存在一个主体色。它根据车身的外观结构、材料的质感，来综合考虑所用色彩的强弱，力求达到视觉上的平衡（图6-6）。

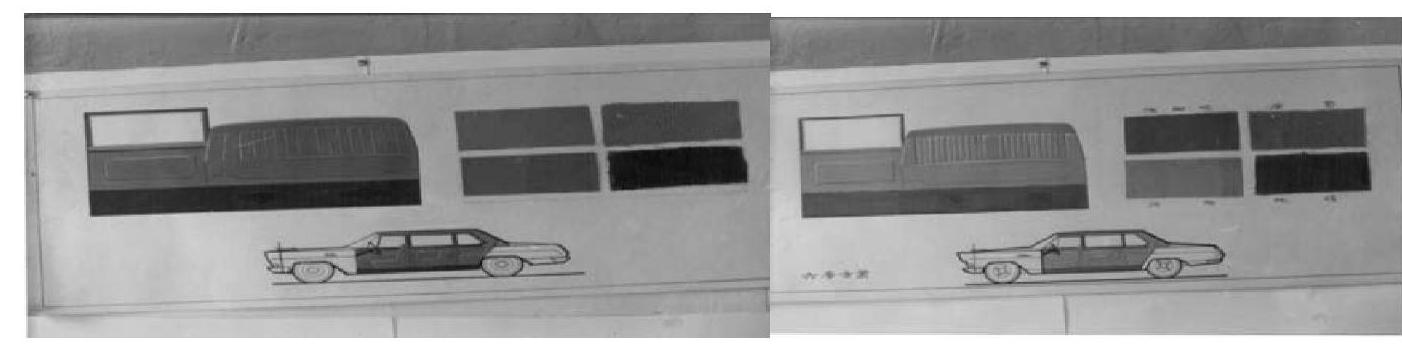

图6-6 配色草图

5.CAD草图

上述绘制草图，是采用传统的手工方式。设计师要画出多幅草图，从多个角度展示新车，并从中筛选出比较贴近定位描述的形态。现代汽车造型设计中，广泛应用的计算机辅助设计（CAD）软件，在汽车造型设计的初期，无论是外形草图或是内室草图，都可以采用CAD在计算机上直接绘制，并快速生成电子文件。应用计算机辅助设计（CAD），不仅方便快捷、绘制洒脱自如，而且便于修改存储，尤其是各种草图叠加变形技法，设计效果极佳。因此，计算机辅助设计具有其他设计手段所无法比拟的优越性，它在现代设计领域已成为设计师最为重要的设计手段。
