1.物联网设备数据采集

物联网所有数据采集是从设备采集的，设备有很多种，有些通过传感器来采集；有些设备属于智能设备，本身就是一台小型计算机，能够自己采集。不管是传感器还是智能设备，采集方式一般包含两种，一种是报文方式，就是根据你设置的采集频率，比如1分钟一次、1秒一次进行数据传输，一般放到MQ中；还有一种采集是以文件的方式采集，就是设备不停地发送数据，然后形成一个文件或者多个文件（图21）。

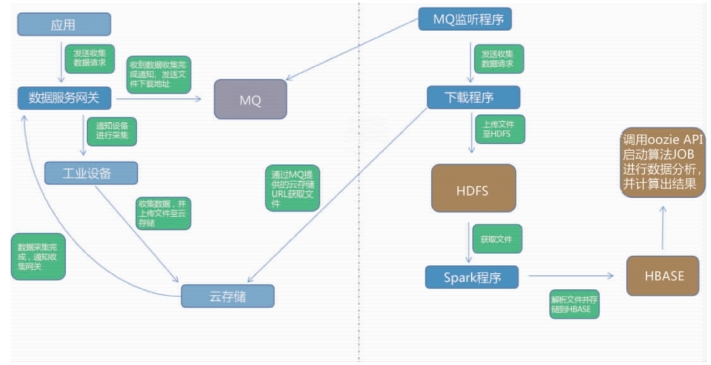

图21　物联网设备数据采集

报文采集的方式和互联网的日志生成极为相同，就好比日志是逐条逐条进入，报文概念是一样的。因为是毫秒级采集，由于数据量比较大，所以整个方式处理会有所不同，但是整体和互联网也没有区别。

1）采集时间

采集时间为采集时间长短。

2）采集参数

每个设备有上千个甚至几千个参数，需要告诉设备要采集哪些参数。设备开始采集之后，以文件的方式保存，通过网络传送到云存储。由于数据量大，这里通常要做系列化以及压缩处理，避免给网络带来太大开销。

2.医院后勤系统数据对接

（1）接口方案：三维平台使用C/S架构；手机网页端使用微信公众号实现，使用微信服务号的某些功能，与数据通信使用https接口方案（https协议是由http加上TLS/SSL协议构建的可进行加密传输、身份认证的网络协议，主要通过数字证书、加密算法、非对称密钥等技术完成互联网数据传输加密，实现互联网传输安全保护）；Web端使用B/S架构，与数据通信使用https接口方案（https是以安全为目标的http通道，在http的基础上通过传输加密保证了传输过程的安全性）。

（2）数据格式：平台采用通用json数据格式进行数据传输。

（3）硬件对接：支持TCP、modbus、串口通信协议。

（4）项目数据来源：三维平台模型数据来自Rivit、MAX模型数据和GIS数据导入，消防火灾监控子系统、照明控制子系统、空调控制子系统数据来源为第三方提供的硬件设备数据；设备资产管理数据来源为人工录入；维修工单处理数据来源为日常巡检、自动预警和拨打维修电话。(www.daowen.com)

3.三维显示端实施

三维显示端实施方法：现场部署三维客户端的计算机要能够达到三维客户端配置的最低要求，并且能够连接互联网；有预留USB接口；系统安装盘以固态硬盘为佳。

将三维客户端安装程序拷贝到要部署的计算机，双击程序图标按照提示流程安装即可。安装完成后重启计算机，并将加密狗插入预留USB接口，点击三维客户端图标即可进入系统使用系统功能（图22）。

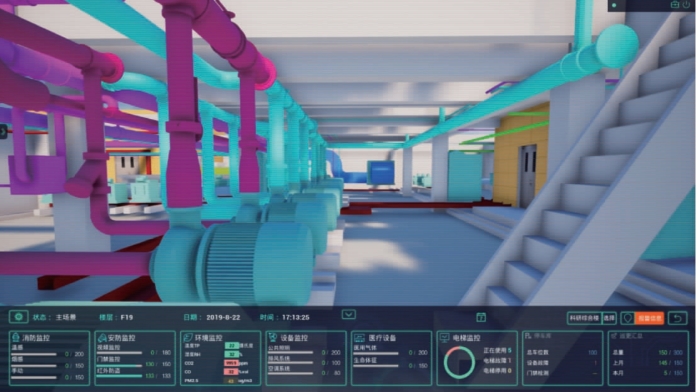

图22　三维显示端实施

Revit模型处理要求如下。

（1）Revit导出FBX格式文件。

（2）导入max并检查模型比例是否正确。

（3）整理模型材质为max标准材质，材质名格式M＿XX。

（4）贴图格式改为jpg或tga，像素尺寸：纹理的像素尺寸应该是2的N次方（2，4，8，16，32，64，128，256，512，1 024）。在贴图清晰度可以接受的情况下，尽可能小，透明贴图要求为带透明通道的tga格式，贴图名称格式T＿XX。

（5）各专业模型需标注在名称里，模型名称格式SM＿。

（6）材质跟贴图数量需控制在100以下。

（7）在分完建筑层模型的基础上，在MAX里新建图层，一般可分为：①防护设备层（防护门）；②暖通、空调设备层；③给排水层；④电气设备层；⑤消防设备层（防火门）；⑥安防与监控设备层；⑦土建类层（各普通门、非防护设备门、窗都是单独的Object）；⑧楼梯、隔断间物体与墙体添加为一个Object。
