1.火灾自动报警系统常见故障

火灾自动报警系统常见故障有火灾探测器、通信、主电、备电等故障，处理方法详见表3.14-4。

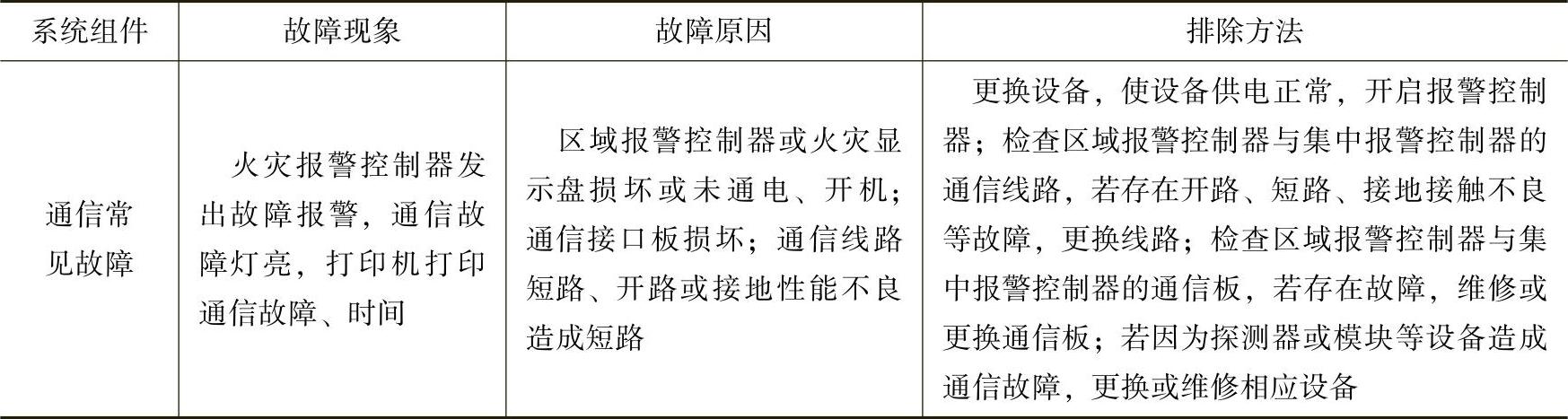

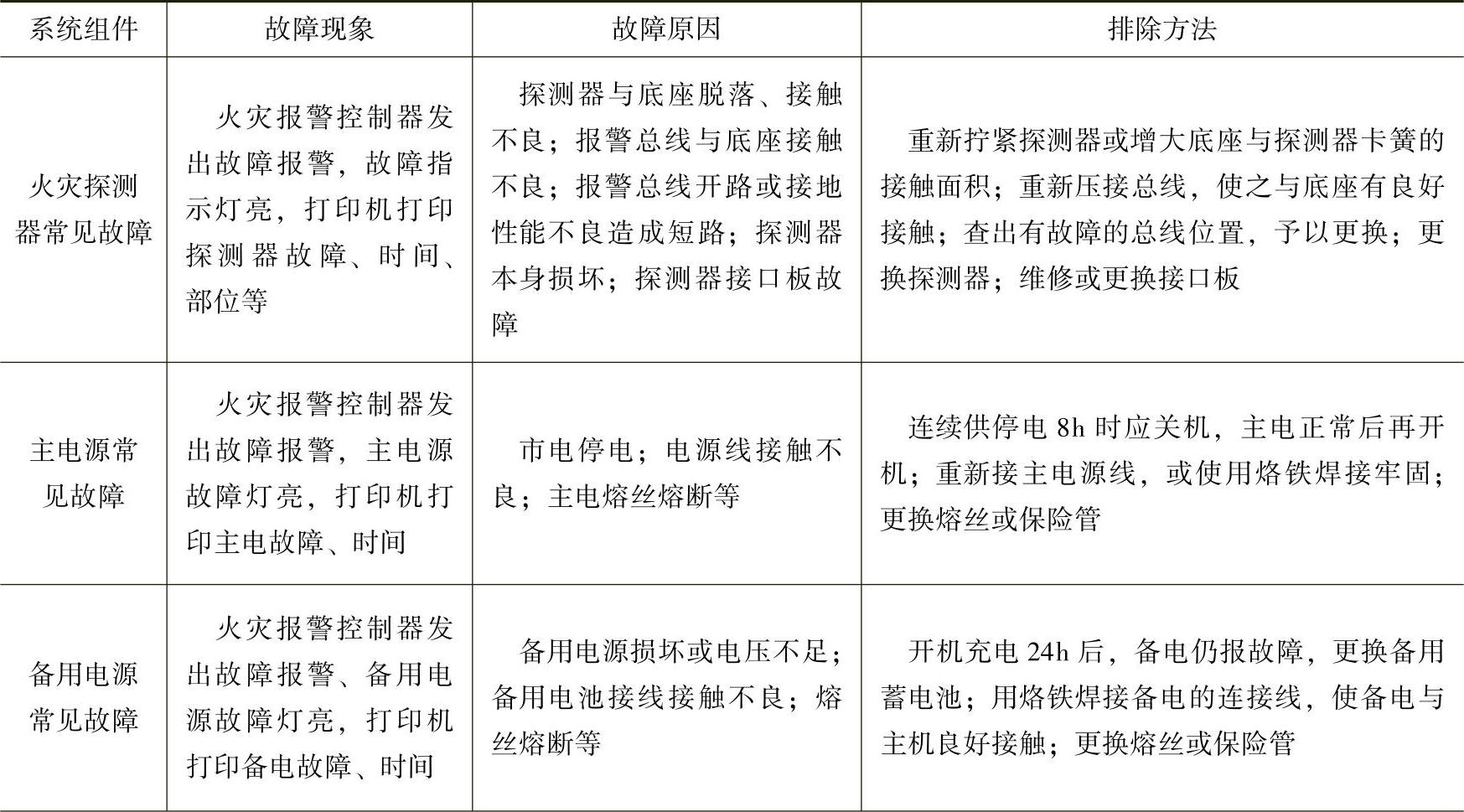

表3.14-4 火灾自动报警系统常见故障及处理方法

（续）

2.重大故障

（1）强电串入火灾自动报警及联动控制系统。

1）产生原因。主要是弱电控制模块与被控设备的启动控制柜的接口处，如卷帘、水泵、防烟排烟风机、防火阀等处发生强电的串入。

2）排除办法。控制模块与受控设备间增设电气隔离模块。

（2）短路或接地故障而引起控制器损坏。

1）产生原因。传输总线与大地、水管、空调管等发生电气连接，从而造成控制器接口板的损坏。

2）解决办法。按要求做好线路连接和绝缘处理，使设备尽量与水管、空调管隔开，保证设备和线路的绝缘电阻满足设计要求。

3.火灾自动报警系统误报原因（见表3.14-5）

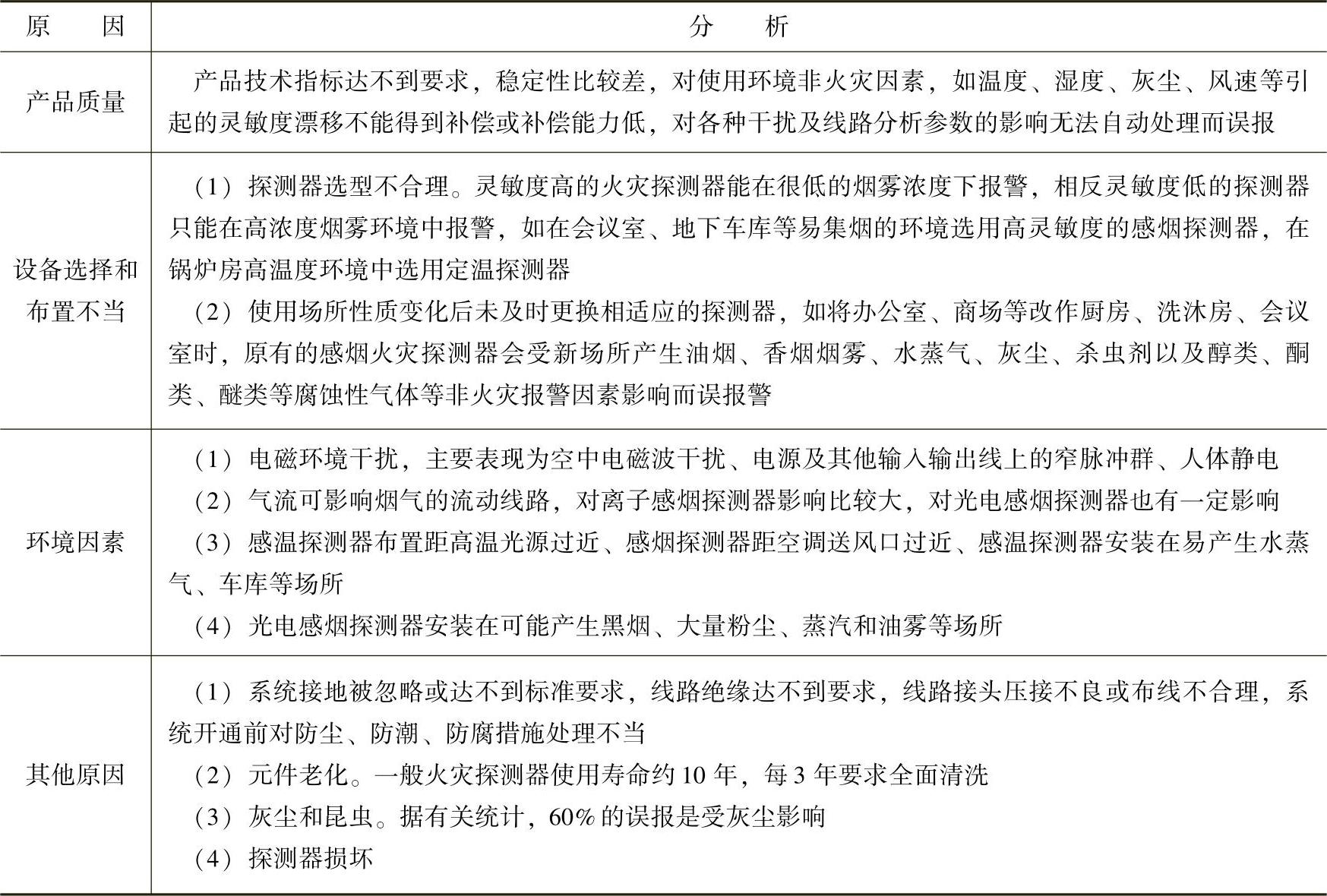

表3.14-5 火灾自动报警系统误报原因

历年真题研究

【2015年真题27】在火灾自动报警系统工程质量验收判定准则中，下列情形中，可判定为B类不合格的是（ ）。

A.报警控制器规格型号与设计不符 B.施工过程质量管理检查记录不完整

C.火灾探测器的备品数量不足 D.系统抽查中有一探测器无法发出警报信号

【答案】B

【2015年真题57】某建筑物内设有火灾自动报警系统，下列关于火灾探测器的安装质量检查结果中，不符合安装要求的是（ ）。

A.安装在顶棚上的点型感烟探测器距多孔送风顶棚孔口的水平距离为1m

B.安装在宽度为2m的内走道顶棚上的点型感温探测器的间距为12m

C.在净高为12m的中庭安装的一对红外光束感烟探测器距地面的垂直距离为11m，且在这一高度上没有任何遮挡物

D.会议室内感烟探测器的报警确认灯朝向会议室的门口

【答案】B

【2015年真题91】对火灾自动报警系统实施检查维护，每季度应开展一次检查和试验的项目有（ ）。

A.强制切断非消防电源功能试验

B.火灾报警装置的声光显示功能试验

C.水流指示器、压力开关的报警功能试验

D.1～3次主电源和备用电源自动切换试验

E.防火卷帘抽查试验

【答案】BCDE

【2015年真题95】某办公楼，每层为一个防火分区，设有火灾自动报警系统、室内消火栓系统和防烟排烟系统等消防设施。当正压送风机控制柜处于自动状态时，检测风机的启动情况，下列操作中，能启动正压送风机的有（ ）。

A.使消防联动控制器处于自动状态，使用发烟器分别对十层的楼梯间前屋及内走道的各一只感烟探测器进行衡以火灾报警测试，两只探测器先后发出火灾报警信号

B.使消防联动控制器处于手动状态，试验发烟器对一楼大堂的一只感烟探测器进行模拟火灾报警测试，探测器发出火灾报警信号，再按下一只手动火灾报警按钮发出火灾报警信号

C.在消防控制室内的消防联动控制器上手动按下正压送风机的启动按钮

D.使消防联动控制器处于手动状态，使用发烟器分别对八层的两间办公室内的各一只感烟探测器进行模拟火灾报警测试，两只探测器先后发出火灾报警信号

E.使消防联动控制器处于自动状态，手动开启设在六层防烟楼梯间的送风口

【答案】ACE

【2015年真题71】某建筑消防设备投入运行一年后，因局部功能变化，原有的火灾自动报警及联动控制功能需增容，火灾报警控制器（联动型）原有4块联动控制主板，经核算共需6块联动控制主板才能满足扩容要求。下列系统增容措施中，正确的是（ ）。

A.从原供货厂家购买2块联动控制主板，由施工单位直接安装调试

B.由原供货厂家技术人员带2块联动控制主板到现场安装调试

C.增设符合增容要求的火灾报警控制器（联动型）

D.断开原有已验收部分的控制线路，接入需增容部分

【答案】D

【解析】根据《火灾自动报警系统施工及验收规范》第4.1.4条，调试负责人必须由专业技术人员担任，故A选项错误；对火灾自动报警系统的调试需要熟悉此专业技术的专门人员才能完成。所以本条明确规定了调试负责人必须由有资格的专业技术人员担任。一般应由生产厂的工程师（或相当于工程师水平的人员）或生产厂委托的经过训练的人员担任，故B选项错误。

【2015年真题86】某建筑设有火灾自动报警系统和湿式自动喷水灭火系统，使消防泵控制柜处于自动状态，检测消防泵联动控制功能，能启动消防泵的操作有（ ）。

A.使消防联动控制器处于自动状态，断开压力开关与消防泵控制柜的控制连接线，在没有任何火灾报警信号的情况下，打开末端试水装置，压力开关动作

B.使消防联动控制器处于手动状态，打开末端试水装置，压力开关动作

C.使消防联动控制器处于手动状态，断开压力开关与消防泵控制柜的控制连接线，使末端试水装置所在防火区的一只感烟火灾探测器报警，打开末端试水装置，压力开关动作

D.使消防联动控制器处于自动状态，打开末端试水装置，压力开关动作

E.使消防联动控制器处于自动状态，断开压力开关与消防泵控制柜的控制连接线，打开末端试水装置，压力开关动作，在消防联动控制器上手动操作启动消防泵

【答案】BDE

【解析】根据《火灾自动报警系统设计规范》第4.2.1条，湿式系统和干式系统的联动控制设计，应符合下列规定：

1）联动控制方式，应由湿式报警阀压力开关的动作信号作为触发信号，直接控制启动喷淋消防泵，联动控制不应受消防联动控制器处于自动或手动状态影响。

2）手动控制方式，应将喷淋消防泵控制箱（柜）的启动、停止按钮用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘，直接手动控制喷淋消防泵的启动、停止。

3）水流指示器、信号阀、压力开关、喷淋消防泵的启动和停止的动作信号应反馈至消防联动控制器。

压力开关采用专用的线路连接至消防泵控制柜，和联动控制的线路是不同的两条线路，正常情况下消防泵控制柜处于自动状态，压力开关动作是可以启泵的，但是A选项断开了压力开关和消防泵控制柜的连线，所以压力开关动作无法启泵；虽然消防联动控制器处于自动状态，但并没有任何其他火灾报警信号，所以是不会联动控制消防泵启动的。A、C选项错误。打开末端试水装置，压力开关动作，可以启动消防泵；正因为压力开关采用专用的线路连接至消防泵控制柜，和联动控制线路是不同的两条线路，所以不管消防联动控制器处于自动或手动状态都可以启动消防泵，B、D选项正确。E选项断开压力开关和消防泵控制柜的连线，打开末端试水装置，压力开关可以动作，但是动作信号不能传输至消防泵控制柜，所以不能控制消防泵的开启；消防泵控制柜的启动、停止按钮采用专用线路和消防联动控制器的手动控制盘连接，只要消防泵控制柜处于自动状态，在消防联动控制器的手动控制盘上就可以控制消防泵的开启，E选项正确。

【2015年真题94】火灾自动报警系统施工安装过程中出现的下列现象中，错误的是（ ）。

A.将火灾报警总线金属管直接穿到安装盒中，并在盒外侧加锁母

B.将不小心弄断的火灾报警总线重新剥线，烫锡后绞接，用胶布缠好后再穿管

C.将不小心弄断的火灾报警总线重新剥线、烫锡，并在中断处增加一个接线盒，再将金属管切断后按要求接入接线盒

D.接线过程中，如只剩下一种颜色的导线，将其中一根导线分别打个结，以区分电源极性

E.施工人员在看起来很干净、干燥的工作环境施工后，还特意将穿管与接线盒的接口处做了封闭处理

【答案】BD

【解析】根据《火灾自动报警系统施工及验收规范》第3.2.9条，金属管子入盒，盒外侧应套锁母，内侧应装护口；在吊顶内敷设时，盒的内外侧均应套锁母。塑料管入盒应采取相应固定措施。A选项正确。

第3.2.5条：导线在管内或线槽内，不应有接头或扭结。导线的接头，应在接线盒内焊接或用端子连接。B选项错误，C选项正确。

第3.2.15条：同一工程中的导线，应根据不同用途选择不同颜色加以区分，相同用途的导线颜色应一致。电源的正极为红色，负极应为蓝色或黑色，D选项错误。

第3.2.7条：敷设在多尘或潮湿场所管路的管口和管子连接处，均应做密封处理。在多尘或潮湿的场所对接口做密封处理，是为了防止灰尘或者水汽进入管内引起导电，在干净、干燥的环境中可以不做密封处理，但做了密封处理工程质量更高，工程也更安全，E选项正确。

【2016年真题8】某建筑物内的火灾自动报警系统施工结束后，调试人员对通过管路采样的吸气式火灾探测器进行调试，下列调试方法和结果中，不符合现行国家消防技术标准要求的是（ ）。(www.daowen.com)

A.在其中一根采样管最末端（最不利处）采样孔加入试验烟，控制器在120s内发出火灾报警信号

B.断开其中一根探测器的采样管路，控制器在100s内发出故障信号

C.断开其中一根探测器的采样管路，控制器在120s内发出故障信号

D.在其中一根采样管最末端（最不利处）采样孔加入试验烟，控制器在100s内发出火灾报警信号

【答案】C

【解析】根据《火灾自动报警系统施工及验收规范》第4.7.1条，在采样管最末端（最不利处）采样孔加入试验烟，探测器或其控制装置应在120s内发出火灾报警信号，A、D选项正确。根据第4.7.2条，根据产品说明书，改变探测器的采样管路气流，使探测器处于故障状态，探测器或其控制装置应在100s内发出故障信号。B选项正确，C选项错误。本题答案为C。

【2016年真题16】对剩余电流式电气火灾监控系统进行检查时，应主要检查剩余电流式探测器安装情况。检查发现的下列做法中，正确的是（ ）。

A.将相线和PE线穿过剩余电流式探测器

B.将PE线和中性线穿过剩余电流式探测器

C.将相线和中性线穿过剩余电流式探测器

D.将相线、中性线和PE线穿过剩余电流式探测器

【答案】C

【解析】剩余电流式电气火灾监控探测器回路的相线和零线（三相线中的中性线）必须一起穿过探测器，而保护地线（PE线）禁止穿过探测器。

【解析】安装完毕的水力警铃启动时，警铃声强度不小于70dB。

【2016年真题19】消防设施检测机构对某厂房进行验收前的消防设施检测，检查了火灾探测器的类别、型号、适用场所、安装高度等，发现的下列情况中，不符合现行国家消防技术标准要求的是（ ）。

A.类别为B的点型感温火灾探测器安装高度为6m

B.类别为A2的点型感温火灾探测器安装高度为7m

C.类别为A1的点型感温火灾探测器安装高度为8m

D.类别为C的点型感温火灾探测器安装高度为5m

【答案】D

【解析】根据《火灾自动报警系统设计规范》第5.2.1条，对不同高度的房间，可按表3.14-6选择点型火灾探测器。

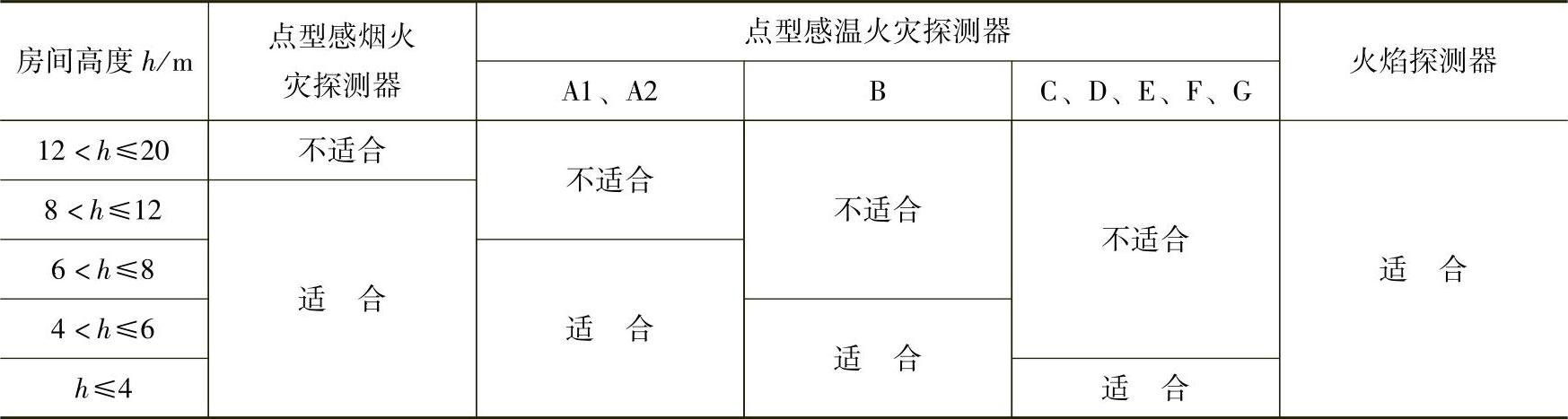

表3.14-6 对不同高度的房间点型火灾探测器的选择

注：表中A1、A2、B、C、D、E、F、G为点型感温探测器的不同类别，其具体参数应符合规范附录C的规定。

【2016年真题27】某建筑内安装的火灾自动报警系统进行检查时，发现部分模块的连接导线余量不够，根据现行国家消防技术标准，关于模块的连接导线余量的说法中，正确的是，应留有不小于（ ）mm的余量。

A.100 B.150 C.200 D.250

【答案】B

【解析】根据《火灾自动报警系统施工及验收规范》第3.7.3条，模块的连接导线应留有不小于150mm的余量，其端部应有明显标志。

【2016年真题89】消防设施检查机构的人员对建筑物内安装的火灾自动报警系统进行检查时，对引入火灾报警及联动控制器的电缆和导线进行检查，下列检查结果中，符合现行国家消防技术标准要求的有（ ）。

A.端子板的每个接线端，接线最多为2根

B.24V供电的控制线路采用电压等级为300V/500V的铜芯导线

C.接地导线采用截面面积16mm²铝芯导线

D.每根电缆芯和导线留有200mm的余量

E.传输总线采用截面面积为0.5mm²的阻燃双绞线

【答案】ABD

【解析】《火灾自动报警系统施工及验收规范》第3.3.3条：引入控制器的电缆或导线，应符合下列要求：

1）配线应整齐，不宜交叉，并应固定牢靠。

2）电缆芯线和所配导线的端部，均应标明编号，并与图纸一致，字迹应清晰且不易褪色。

3）端子板的每个接线端，接线不得超过2根。

4）电缆芯和导线，应留有不小于200mm的余量。

5）导线应绑扎成束。

6）导线穿管、线槽后，应将管口、槽口封堵。A、D选项正确。

《火灾自动报警系统设计规范》第11.1.1条：火灾自动报警系统的传输线路和50V以下供电的控制线路，应采用电压等级不低于交流300V/500V的铜芯绝缘导线或铜芯电缆。采用交流220V/380V的供电和控制线路，应采用电压等级不低于交流450V/750V的铜芯绝缘导线或铜芯电缆。B选项正确，E选项错误。

第10.2.3条：由消防控制室接地板引至各消防电子设备的专用接地线应选用铜芯绝缘导线，其线芯截面面积不应小于4mm²。

第10.2.4条：消防控制室接地板与建筑接地体之间，应采用线芯截面面积不小于25mm²的铜芯绝缘导线连接。C选项错误。

【2016年真题98】根据《火灾自动报警系统施工及验收规范》（GB 50166）要求，下列关于火灾自动报警系统周期性维护保养的说法中，正确的是（ ）。

A.点型感烟火灾探测器投入运行3年后，应每隔2年至少全部清洗一遍

B.每年应用专用检测仪器对所安装的全部探测器试验至少1次

C.每年应用专用检测仪器对所安装的全部手动报警装置试验至少1次

D.每年应对全部防火卷帘的试验至少1次

E.每年应对全部电动防火门的试验至少1次

【答案】BCDE

【解析】根据《火灾自动报警系统施工及验收规范》第6.2.5条，点型感烟火灾探测器投入运行2年后，应每隔3年至少全部清洗一遍，A选项错误。

第6.2.4条：每年应检查和试验火灾自动报警系统下列功能，并按规范附录F的要求填写相应的记录。B、C、D、E选项正确。

1）应用专用检测仪器对所安装的全部探测器和手动报警装置试验至少1次。

2）自动和手动打开排烟阀，关闭电动防火阀和空调系统。

3）对全部电动防火门、防火卷帘的试验至少1次。

4）强制切断非消防电源功能试验。

5）对其他有关的消防控制装置进行功能试验。每年应用专用检测仪器对所安装的全部探测器和手动报警装置试验至少1次。

【2016年真题100】在对建筑由火灾自动报警系统联动启动的雨淋喷水灭火系统进行检测时，应检测雨淋阀组联动控制功能，根据现行国家消防技术标准的规定，下列关于开启雨淋阀组的联动触发信号的说法中，正确的有（ ）。

A.同一报警区域内两只及以上独立的感温火灾探测器的报警信号

B.同一报警区域内两只及以上独立的感烟火灾探测器的报警信号

C.同一报警区域内一只感烟火灾探测器与一只手动火灾报警按钮的报警信号

D.同一报警区域内一只感烟火灾探测器与一只感温火灾探测器的报警信号

E.同一报警区域内一只感温火灾探测器与一只手动火灾报警按钮的报警信号

【答案】AE

【解析】根据《火灾自动报警系统设计规范》第4.2.3条，雨淋系统的联动控制设计，应符合下列规定：

1）联动控制方式，应由同一报警区域内两只及以上独立的感温火灾探测器或一只感温火灾探测器与一只手动火灾报警按钮的报警信号，作为雨淋阀组开启的联动触发信号。应由消防联动控制器控制雨淋阀组的开启。A、E选项正确，B、C、D选项错误。

2）手动控制方式，应将雨淋消防泵控制箱（柜）的启动和停止按钮、雨淋阀组的启动和停止按钮，用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘，直接手动控制雨淋消防泵的启动、停止及雨淋阀组的开启。

3）水流指示器，压力开关，雨淋阀组、雨淋消防泵的启动和停止的动作信号应反馈至消防联动控制器。
