1.湿式报警阀组常见故障分析及处理（见表3.4-7）

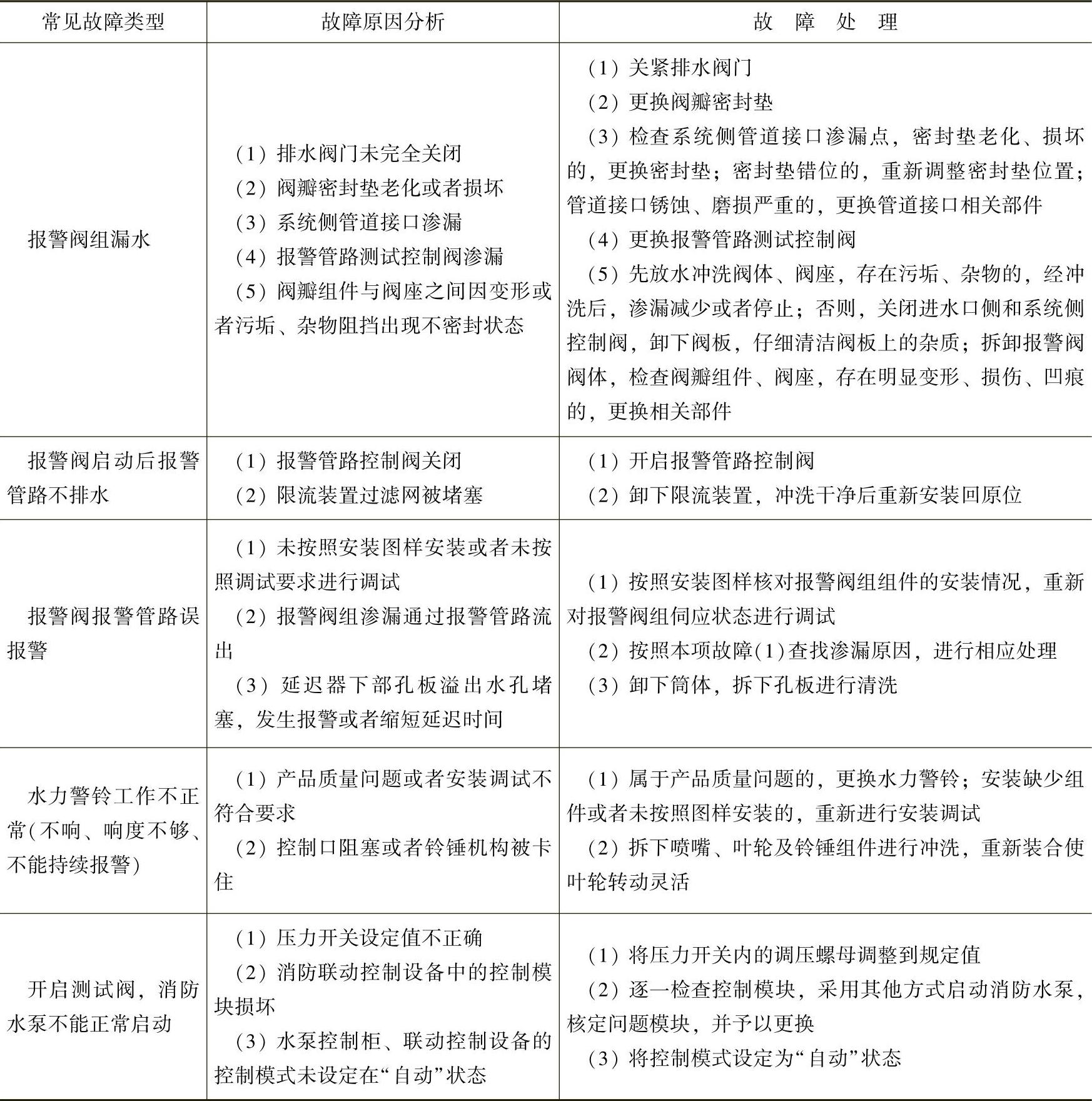

表3.4-7 湿式报警阀组常见故障分析及处理

2.预作用装置常见故障分析及处理（见表3.4-8）

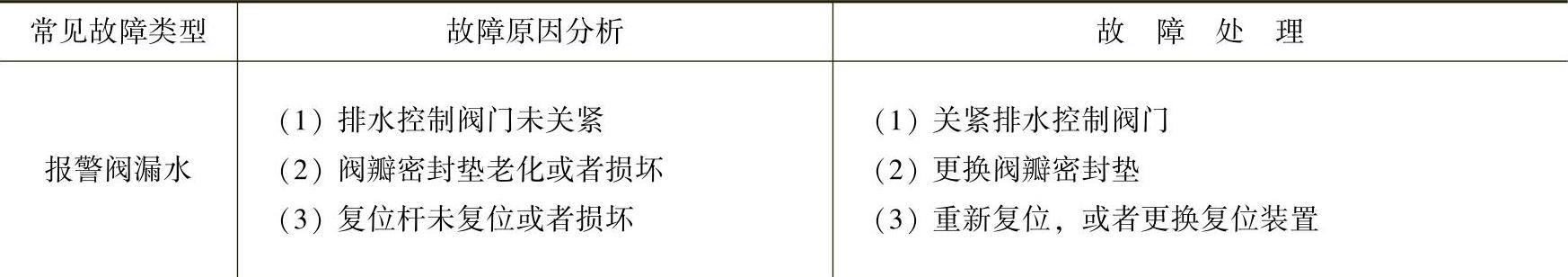

表3.4-8 预作用装置常见故障分析及处理

（续）

3.雨淋报警阀组常见故障分析及处理（见表3.4-9）

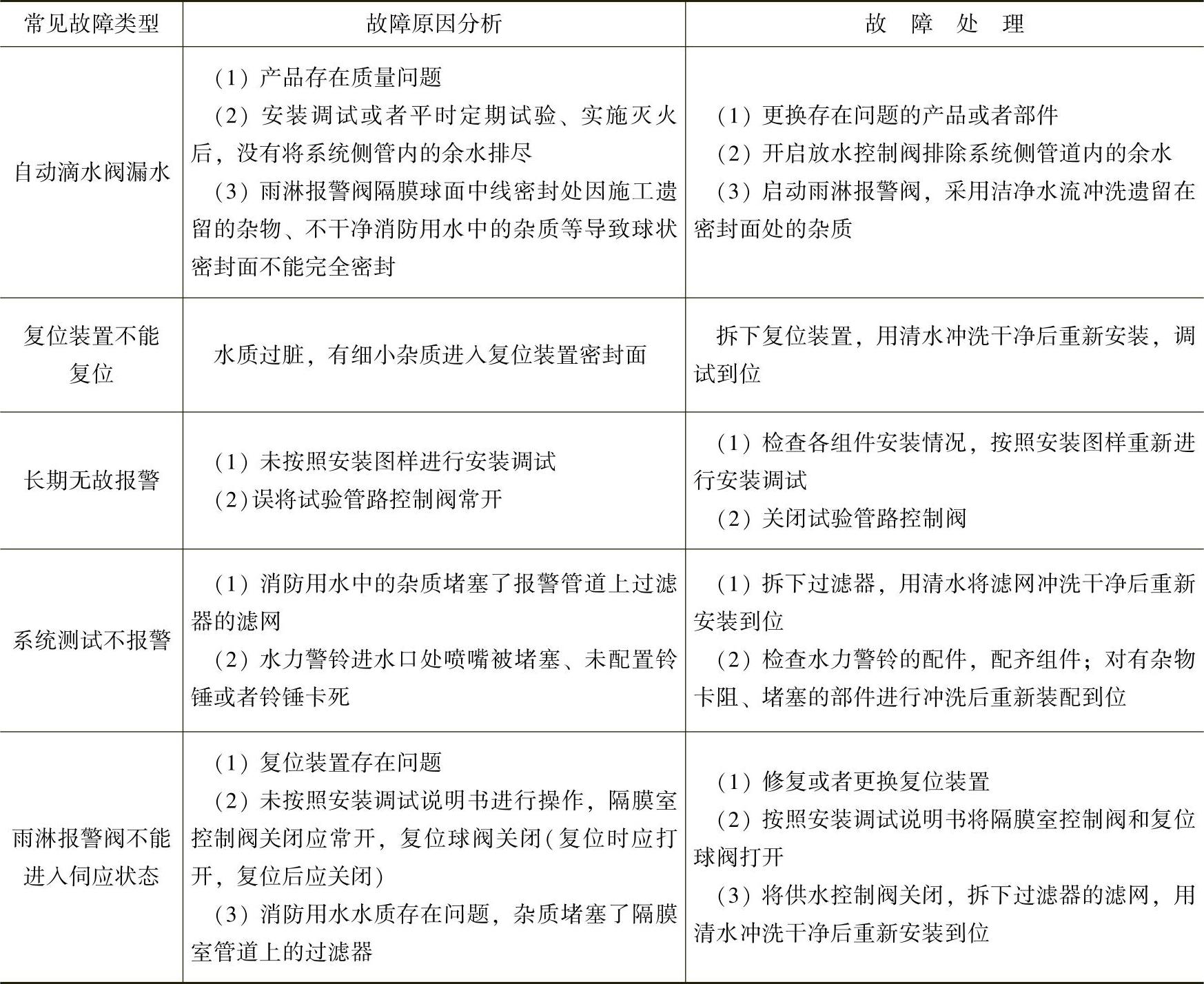

表3.4-9 雨淋报警阀组常见故障分析及处理

4.水流指示器常见故障分析及处理（见表3.4-10）

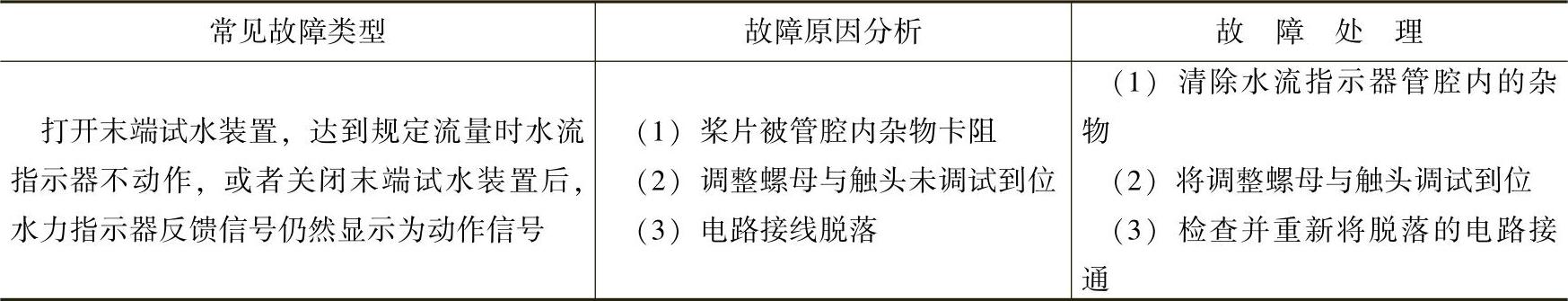

表3.4-10 水流指示器常见故障分析及处理

历年真题研究

【2015年真题22】闭式自动灭火系统施工安装前，需对已进场的闭式喷头进行密封性能试验。下列情况中，符合相关施工验收规范要求的是（ ）。

A.施工单位按规范要求抽样并使用专用试验装置进行密封性能试验

B.密封性能试验压力为3MPa，保压时间1min

C.施工单位按每批喷头总数量的1%抽样送国家法定检测机构进行密封性能试验

D.施工单位按每批喷头5只喷头抽样送国家法定检测机构进行密封性能试验

【答案】A

【2015年真题28】对自动喷水灭火系统实施检查维护，下列项目中，属于年度检查内容的是（ ）。

A.报警阀组启动性能试验 B.水流指示器动作性能试验

C.水源供水能力测试 D.水泵接合器完好性检查

【答案】C

【2015年真题48】自动喷水灭火系统水流指示器的安装应在管道试压和冲洗合格后进行，在水流指示器前管道上安装的信号阀，与水流指示器之间的距离不宜小于（ ）mm。

A.400 B.500 C.300 D.600

【答案】C

【2015年真题49】某消防技术服务机构承接了某仓库干式自动喷水灭火系统维保工作，在对差动式干式报警阀进行检查时，发现安装在通往延迟塞管道上的小孔排水阀偶有水滴滴出，但报警阀启动后就不滴了。下列关于此情况的说法中，正确的是（ ）。

A.报警阀正常 B.报警阀故障，应拆下报警组进行检修

C.报警阀故障，应立即堵住排水阀出口 D.报警阀故障，但影响不大，暂不采取措施

【答案】B

【2015年真题67】下列关于自动喷水灭火系统日常维护管理的做法中，正确的是（ ）。

A.每季度对所有的末端试水阀和报警阀的放水试验阀进行一次放水试验，并应检查系统的压力是否正常

B.每季度对所有的末端试水阀和报警阀的放水试验阀进行一次放水试验，并应检查系统的出水情况是否正常

C.每季度对所有的末端试水阀和报警阀的放水试验阀进行一次放水试验，并应检查系统的严密性是否正常

D.每季度对所有的末端试水阀和报警阀的放水试验阀进行一次放水试验，并应检查系

统的启动、报警功能以及出水情况是否正常

【答案】D

【2015年真题68】对自动喷水灭火系统洒水喷头进行现场检验时，应确认其标志齐全。直立型玻璃球喷头溅水盘或者本体上至少应具有商标、型号、公称动作温度、制造厂（代号）、生产日期及（ ）等标志。

A.玻璃球色标 B.响应时间指数 C.玻璃球公称直径 D.水流方向

【答案】B

【2015年真题76】下列关于自动喷水灭火系统水力警铃故障原因的说法中，错误的是（ ）。

A.未按照水力警铃的图样进行组件的安装

B.水力警铃产品质量不合格或损坏

C.水力警铃的喷嘴堵塞或叶轮、铃锤组件卡阻

D.水力警铃前的延迟器下部孔板的溢出水孔堵塞

【答案】D

【2015年真题85】自动喷水灭火系统的管网安装完毕后应对其进行（ ）。

A.强度试验 B.密封性试验 C.严密性试验 D.渗漏试验 E.冲洗

【答案】ACE

【2015年真题39】在自动喷水灭火设施检测工作中，通常会用到移动后有可能影响测试精度的仪器设备，如：电子秤、超声波流量计等。为保证检测结果的可靠性，应采取的措施是（ ）。

A.在每次移动后，立即进行现场校准和必要的调整

B.对完成三次检测工作的仪器设备自行调整和校准

C.对完成五次检测工作的仪器设备自行调整和校准

D.对完成三次检测工作的仪器设备送法定计量机构校准

【答案】B

【2015年真题98】对自动喷水灭火系统进行年度检测，打开某个防火分区的末端试水装置，压力开关和水流指示器均正常工作，但消防水泵却没有启动，出现这种情况的原因有（ ）。

A.水流指示器前的信号蝶阀故障

B.水流指示器的报警信号没有反馈到联动控制设备

C.消防联动控制设备中的控制模块损坏

D.水泵控制柜的控制模式未设定在“自动”状态

E.水泵控制柜故障

【答案】CDE

【解析】由自动喷水灭火系统中各个水灭火系统的工作原理可知，A、B选项不是消防水泵没有启动的原因。假设是预作用自动喷水灭火系统中的控制模块损坏，那么消防联动控制器肯定是没有办法联动控制消防水泵开启的，C选项正确。假设是干式自动喷水灭火系统（连锁控制），题中说了压力开关正常工作，正常工作的情况下压力开关是可以直接启泵的，如果此时消防水泵未启动，那么原因可能是水泵控制柜的控制模式设定为手动状态、水泵控制柜故障或者是水泵故障，D、E选项正确。(www.daowen.com)

【2016年真题24】某建筑自动喷水灭火系统采用玻璃球洒水喷头，其中部分喷头玻璃球色标为黄色，该喷头公称动作温度为（ ）℃。

A.57 B.68 C.79 D.93

【答案】C

【解析】根据《自动喷水灭火系统第1部分：洒水喷头》第5.2条，公称动作温度和颜色标识可知，黄色玻璃球喷头液体色标对应的公称动作温度为79℃。

【2016年真题28】自动喷水灭火系统定期巡视检查测试时，下列关于湿式报警阀组检测试验的内容及要求的说法中，错误的是（ ）。

A.测试过程中系统排出的水应通过排水设施全部排走，湿式报警阀处的排水立管直径不宜小于DN75

B.开启末端试水装置，以1.2L/s的流量放水，水流指示器，湿式报警阀，压力开关动作

C.消防联动控制器应准确接收并显示水流指示器、压力开关、水泵的反馈信号

D.压力开关应直接连锁启动消防水泵

【答案】A

【解析】根据《消防给水及消火栓系统技术规范》第9.3.1.2条，报警阀处的排水立管宜为DN100，A选项错误。根据《自动喷水灭火系统施工及验收规范》第7.2.7条，湿式系统的联动试验，启动1只喷头或以0.94～1.5L/s的流量从末端试水装置处放水时，水流指示器、报警阀、压力开关、水力警铃和消防水泵等应及时动作，并发出相应的信号，B选项正确。根据《火灾自动报警系统设计规范》第4.1.1条，消防联动控制器应能按设定的控制逻辑向各相关的受控设备发出联动控制信号，并接收相关设备的联动反馈信号，C选项正确。湿式自动喷水灭火系统或者干式自动喷水灭火系统中压力开关可以直接启泵，这是系统自身完成的，不需要火灾自动报警系统参与，我们把这类控制称为连锁控制。如果有火灾自动报警系统参与，则称为联动控制，D选项正确。

【2016年真题42】检查自动喷水灭火系统，湿式报警阀前压力为0.35MPa，打开湿式报警阀组试水阀，以1.2L/s的流量放水，不带延迟器的水力警铃最迟在（ ）s内发出报警铃声。

A.5 B.30 C.15 D.90

【答案】C

【解析】根据《自动喷水灭火系统施工及验收规范》第7.2.5条，湿式报警阀调试时，在试水装置处放水，当湿式报警阀进口水压大于0.14MPa、放水流量大于1L/s时，报警阀应及时启动；带延迟器的水力警铃应在5～90s内发出报警铃声，不带延迟器的水力警铃应在15s内发出报警铃声；压力开关应及时动作，并反馈信号。

【2016年真题43】某工地按现行国家标准《通用阀门压力试验》（GB/T13927）和《自动喷水灭火系统第6部分：通用阀门》（GB5135.6）的要求，对消防用蝶阀开展进场检验。下列检查项目中，不属于进场检验项目的是（ ）。

A.外观质量检查 B.规格型号检查 C.开关指示标志 D.水头损失检查

【答案】D

【解析】《自动喷水灭火系统施工及验收规范》第3.2.4条：阀门及其附件的现场检验应符合下列要求：

1）阀门的商标、型号、规格等标志应齐全，阀门的型号、规格应符合设计要求。

2）阀门及其附件应配备齐全，不得有加工缺陷和机械损伤。

3）报警阀除应有商标、型号、规格等标志外，尚应有水流方向的永久性标志。

4）报警阀和控制阀的阀瓣及操作机构应动作灵活、无卡涩现象，阀体内应清洁、无异物堵塞。

5）水力警铃的铃锤应转动灵活、无阻滞现象；传动轴密封性能好，不得有渗漏水现象。

6）报警阀应进行渗漏试验。试验压力应为额定工作压力的2倍，保压时间不应小于5min。阀瓣处应无渗漏。

【2016年真题64】对消防设施进行定期检测是消防设施维护管理工作的一项重要内容，确定自动喷水灭火系统末端试水的检测周期所依据的标准是（ ）。

A.《建筑消防设施检测技术规范》（GA503）

B.《建筑消防设施维护管理规定》（GB25201）

C.《自动喷水灭火系统施工及验收规范》（GB50261）

D.《自动喷水灭火系统设计规范》（GB50084）

【答案】C

【解析】《自动喷水灭火系统施工及验收规范》第9.0.1条：自动喷水灭火系统应具有管理、检测、维护规程，并应保证系统处于准工作状态。维护管理工作，应按规范附录G的要求进行；第9.0.1条：每个季度应对系统所有的末端试水阀和报警阀旁的放水试验阀进行一次放水试验，检查系统启动、报警功能以及出水情况是否正常。

【2016年真题69】某工地在自动喷水灭火系统施工安装前进行进场检验，下列关于报警阀组现场检验检查项目要求中，正确的是（ ）。

A.附件配置、外观标识、外观质量、渗漏试验和强度试验等

B.附件配置、外观标识、外观质量、渗漏试验和报警阀结构等

C.阀门材质、外观标识、外观质量、渗漏试验和强度试验等

D.压力等级、外观标识、外观质量、渗漏试验和强度试验等

【答案】B

【解析】在自动喷水灭火系统施工安装前，为保证报警阀组及其附件的安装质量和基本性能要求，报警阀组到场后，重点检查（验）其附件配置、外观标识、外观质量、渗漏试验和报警阀结构等内容。

【2016年真题79】检测建筑内自动喷水灭火系统报警阀水力警铃声强时，打开报警阀试水阀，放水流量为1.5L/s，水力警铃喷嘴处压力为0.1MPa。在距离水力警铃3m处测试水力警铃声强。根据现行国家消防技术标准，警铃声强至少不应小于（ ）dB。

A.70 B.60 C.65 D.75

【答案】A

【解析】《自动喷水灭火系统施工及验收规范》第8.0.7.3条：水力警铃的设置位置应正确。测试时，水力警铃喷嘴处压力不应小于0.05MPa，且距水力警铃3m远处警铃声声强不应小于70dB。

【2016年真题83】对自动喷水灭火系统喷头的安装情况进行检查，下列说法中，正确的有（ ）。

A.湿式系统在吊顶下不应该安装下垂型喷头

B.喷头安装应在系统试压、冲压合格后进行

C.喷头的型号、规格、使用场所应符合规范规定

D.同一隔间内不能同时安装3mm和5mm玻璃球洒水喷头

E.水平边墙型洒水喷头溅水盘与顶板的距离不应小于150mm，且不应大于300mm

【答案】BDE

【解析】《自动喷水灭火系统施工及验收规范》第5.2.1条：喷头安装应在系统试压、冲洗合格后进行。B选项正确。第5.2.6条：安装前检查喷头的型号、规格、使用场所应符合设计要求。C选项错误。根据《自动喷水灭火系统设计规范》第6.1.7条及其条文说明，同一隔间内应采用相同热敏性能的喷头。同一隔间内采用热敏性能、规格及安装方式一致的喷头，是为了防止混装不同喷头对系统的启动与操作造成不良影响。D选项正确。第7.1.14条：直立式边墙型喷头，其溅水盘与顶板的距离不应小于100mm，且不宜大于150mm，与背墙的距离不应小于50mm，并不应大于100mm。水平式边墙型喷头溅水盘与顶板的距离不应小于150mm，且不应大于300mm。E选项正确。第6.1.3条：湿式系统在吊顶下布置喷头，喷头应采用下垂型喷头或吊顶型喷头。A选项错误。

【2016年真题87】某高层建筑，建筑高度50m，设有3台湿式报警阀。下列关于末端试水装置设置的说法中，正确的有（ ）。

A.每层最不利点喷头处均应设置末端试水装置

B.末端试水装置的出流量应由系统流量系数最大的喷头确定

C.末端试水装置应由试水阀、压力表、试水接头组成

D.末端试水装置的出水应采取孔口出流的方式排入排水管道

E.末端试水装置处排水管道的直径不宜小于DN75

【答案】CDE

【解析】《自动喷水灭火系统设计规范》第6.5.1条：每个报警阀组控制的最不利点喷头处，应设末端试水装置，其他防火分区、楼层均应设直径为25mm的试水阀。末端试水装置和试水阀应便于操作，且应有足够排水能力的排水设施。A选项错误。第6.5.2条：末端试水装置应由试水阀、压力表以及试水接头组成。试水接头出水口的流量系数，应等同于同楼层或防火分区内的最小流量系数喷头。末端试水装置的出水，应采取孔口出流的方式排入排水管道。B选项错误，C、D选项正确。

《消防给水及消火栓系统技术规范》第9.3.1条：消防给水系统试验装置处应设置专用排水设施，排水管径应符合下列规定：

1）自动喷水灭火系统等自动水灭火系统末端试水装置处的排水立管管径，应根据末端试水装置的泄流量确定，并不宜小于DN75。

2）报警阀处的排水立管宜为DN100。

3）减压阀处的压力试验排水管道直径应根据减压阀流量确定，但不应小于DN100。E选项正确。
