醇醚燃料提前供油对发动机燃烧和排放的影响

1.供油提前角对缸压和放热率的影响

图20-13为800r/min时供油提前角对缸压和放热率影响。由图20-13可知:随着供油提前角的增大,最高燃烧压力升高。在n=800r/min,BMEP=0.15MPa工况下,提前角6°CA BTDC的最高燃烧压力为5.3MPa,提前角15°CA BTDC时的最高燃烧压力为6.4MPa,最高燃烧压力比6°CA BTDC时增大了20.8%。在BMEP=0.87MPa负荷下,供油提前角6°CA BTDC的最高燃烧压力为7.6MPa,提前角15°CA BTDC时的最高燃烧压力为9.8MPa,最高燃烧压力比6°CA BTDC时升高了30.3%。

由放热率曲线可以看出,提前角越小,燃烧延后,预混合燃烧峰值越低,扩散燃烧峰值却依次升高。

2.供油提前角对燃油消耗率和排温的影响

图20-14为外特性下供油提前角对燃油消耗率的影响。由图20-14可知,随着供油提前角的减小,外特性下燃油消耗率依次升高。在额定工况下,供油提前角15°CA BTDC时的燃油消耗率为227.2g/(kW·h),供油提前角减小到6°CA BTDC时的燃油消耗率251.5g/(kW·h),比15°CA BTDC提前角时上升了10.7%。当发动机转速为1400r/min时,供油提前角由15°CA BTDC减少到6°CA BTDC,燃油消耗率升高了8%。

图20-15为供油提前角对涡前排气温度的影响。由图20-15可知,在整个发动机的转速范围内,随着供油提前角的减小,外特性下的排温依次升高。高转速时排气温度随提前角的变化更加明显。在额定工况下,供油提前角15°CA BTDC时的排温为510℃,当供油提前角减小到6°CA BTDC,此时的排温为645℃,比15°CA BTDC提前角时增大了26.5%。当发动机转速为1200r/min时,供油提前角由15°CA BTDC减少到6°CA BTDC,排温从503℃升高到546℃,升高8.5%。

供油提前角减小时,燃烧延后,当提前角减小到一定值时,燃烧放热时活塞已经处于下行位置,后燃增加,排气温度增加,燃油消耗率升高。发动机转速增大时,提前角对燃烧的影响更大,引起燃油消耗率和排温变化更加明显。

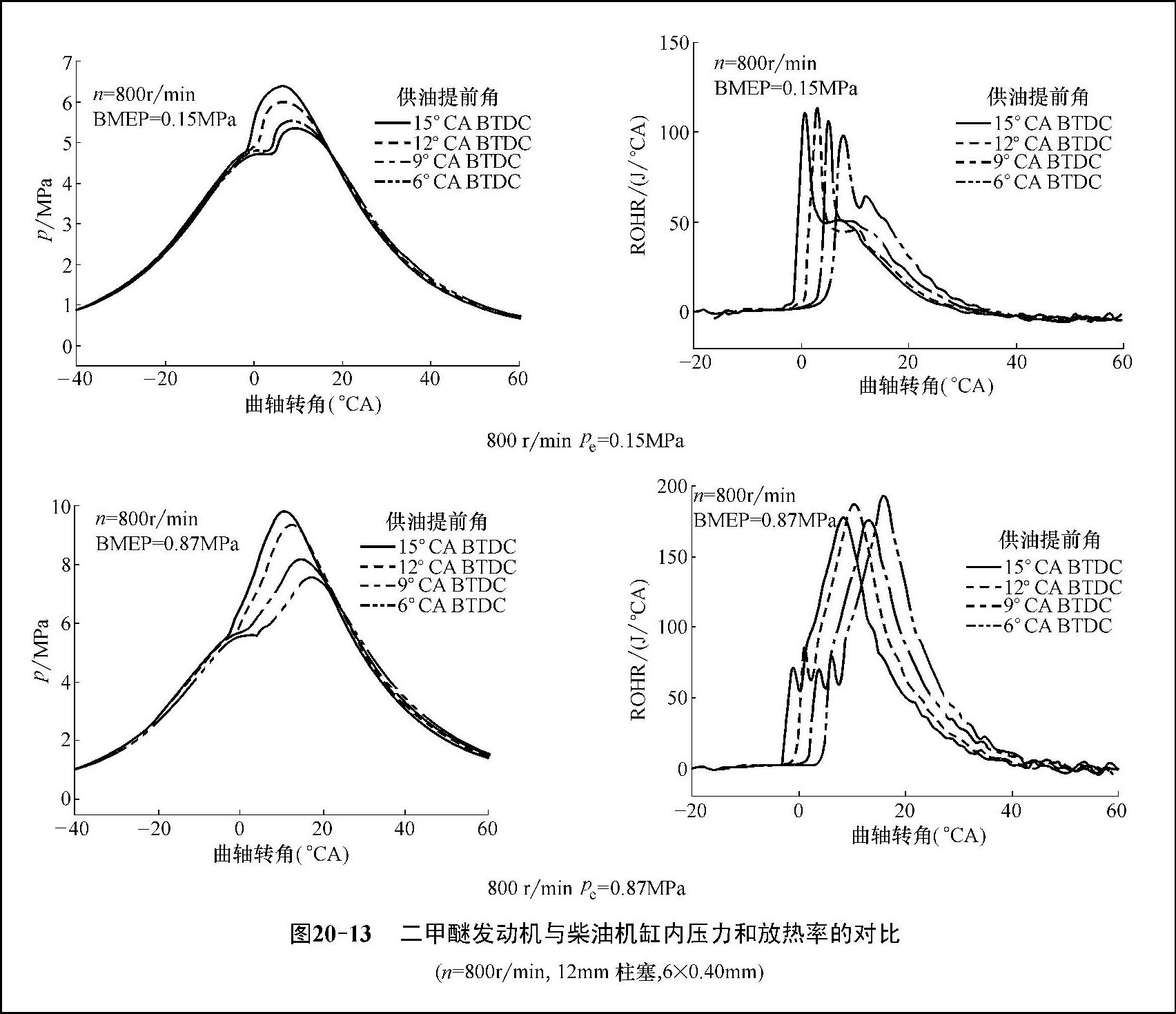

图20-13 二甲醚发动机与柴油机缸内压力和放热率的对比

(n=800r/min,12mm柱塞,6×0.40mm)

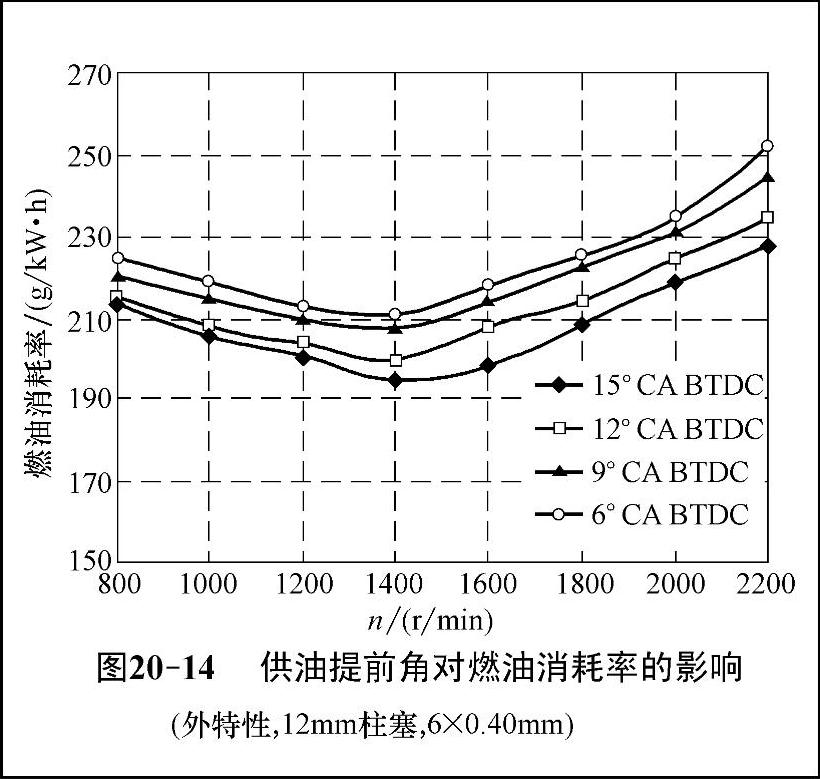

图20-14 供油提前角对燃油消耗率的影响(www.daowen.com)

(外特性,12mm柱塞,6×0.40mm)

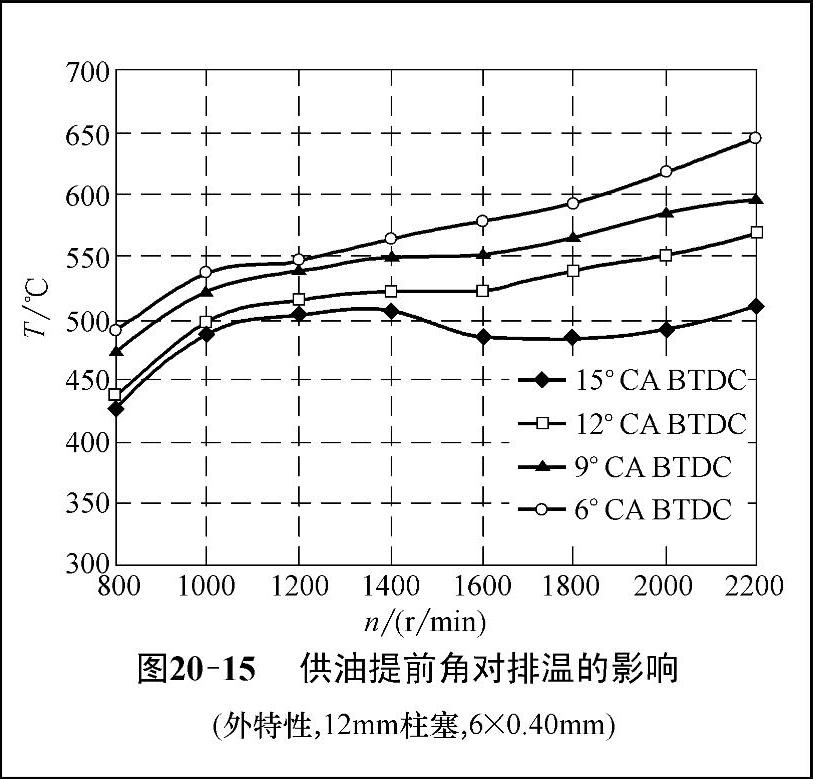

图20-15 供油提前角对排温的影响

(外特性,12mm柱塞,6×0.40mm)

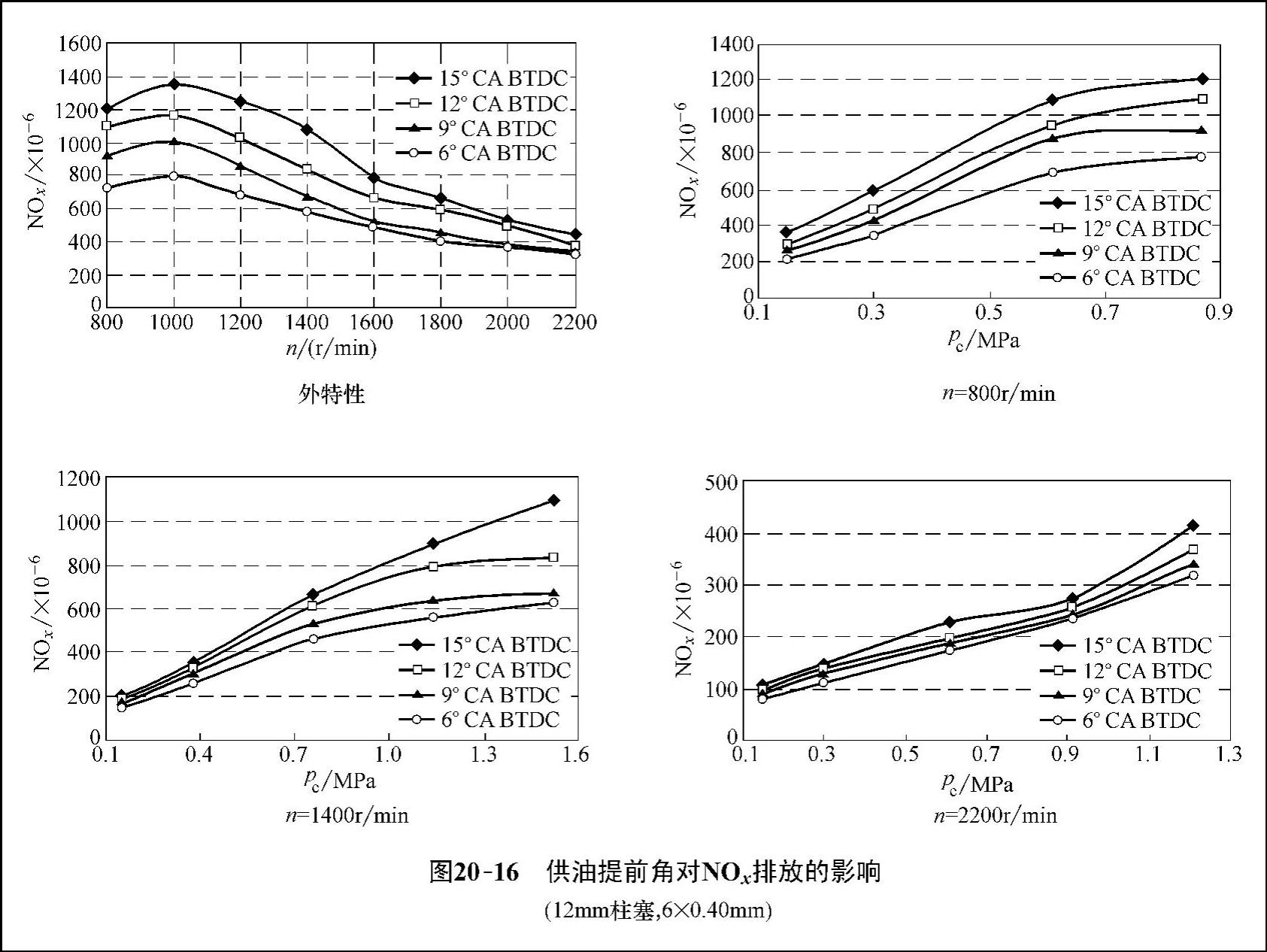

图20-16 供油提前角对NOx排放的影响

(12mm柱塞,6×0.40mm)

3.供油提前角对NOx排放的影响

图20-16为供油提前角对NOx排放的影响。图20-16a为供油提前角对外特性NOx排放的影响。图20-16b、C、d分别是不同转速时供油提前角对负荷特性下NOx排放的影响。由图20-16可以看出,外特性下,在发动机的整个转速范围内,当提前角减小时,NOx排放依次减小。低转速下变化更加明显,体现在图中为曲线之间的间距更大。在额定工况点下,当供油提前角15°CA BTDC时的NOx浓度排放为440×10-6,当供油提前角减小到6°CA BTDC时,NOx浓度排放为318×10-6,比15°CA BTDC提前角时降低了122×10-6,下降了27.3%。当发动机转速为1000r/min时,供油提前角由15℃A BTDC减少到6°CA BTDC时,NOx浓度排放从1352×10-6降低到792×10-6,下降了41.4%。

负荷特性下,当提前角减小时,NOx排放依次减低,高负荷下变化更加明显。发动机转速为1400r/min时,在BMEP=1.52MPa工况下,供油提前角为15°CA BTDC时,NOx浓度排放为1086×10-6,供油提前角6°CA BTDC时的NOx浓度排放为624×10-6,比15℃A BTDC提前角时降低了462×10-6,下降了42.5%。BMEP=0.76MPa负荷时,供油提前角为15°CA BTDC时的NOx浓度排放为658×10-6,供油提前角6°CA BTDC时的NOx浓度排放为463×10-6,比15°CA BTDC提前角时降低195×10-6,下降了29.6%。

综上所述,通过减小供油提前角可有效降低二甲醚发动机NOx排放,但同时必须兼顾油耗和排温。
