氮氧化物的排放与醇醚燃料和汽车技术

时间:2023-10-13 理论教育 版权反馈
【摘要】:当λ<1以后,由于氧不足,XNOe随λ的减小而急剧下降。NO2也会在低速下在排气管中生成,因为此时排气在有氧条件下停留较长时间。由于燃烧室的最高温度通常出现在λ≈1.1,且此时也有适量的氧浓度,故NOx排放浓度出现峰值。残余废气分数主要取决于发动机负荷和转速。

氮氧化物的排放与醇醚燃料和汽车技术

1.氮氧化物的生成机理

车用发动机排气中的氮氧化物NOx包含NO和NO2,其中大部分是NO,它们是N2在燃烧高温下的产物。

(1)NO的生成机理

从大气中的N2生成NO的化学机理是扩展的泽尔多维奇(ZeldovitCh)机理。在化学计量混合比(λ=1)附近导致生成NO和使其消失的主要反应式为

O2→2O

O+N2→NO+O

N+O2→NO+O

N+OH→NO+H

反应式主要发生在非常浓的混合气中,NO在火焰的前锋面和离开火焰的已燃气中生成。汽油机中的燃烧在高压下进行,并且燃烧过程进行得很快,反应层很薄(约0.1mm)且反应时间很短。早期燃烧产物受到压缩而温度上升,使得已燃气体温度高于刚结束燃烧的火焰带的温度,因此除了混合气很稀的区域外,大部分NO在离开火焰带的已燃气中发生,只有很少部分NO产生在火焰带中。也就是说,燃烧和NO的产生是彼此分离的,应主要考虑已燃气体中NO的生成。

NO的生成主要与温度有关。正辛烷与空气的均匀混合气在4MPa压力下等压燃烧时,计算得到的燃烧生成的NO平衡摩尔分数XNOe与温度T及过量空气系数λ的关系。在λ>1的稀混合气区,XNOe随温度的升高而迅速增大;在一定的温度下,XNOe随混合气的加浓而减少。当λ<1以后,由于氧不足,XNOeλ的减小而急剧下降。因此可以得出以下结论:在稀混合气区NO的生成主要是温度起作用;在浓混合气区主要是氧浓度起作用。生成NO的过程中,达到NO的平衡摩尔分数需要较长时间。

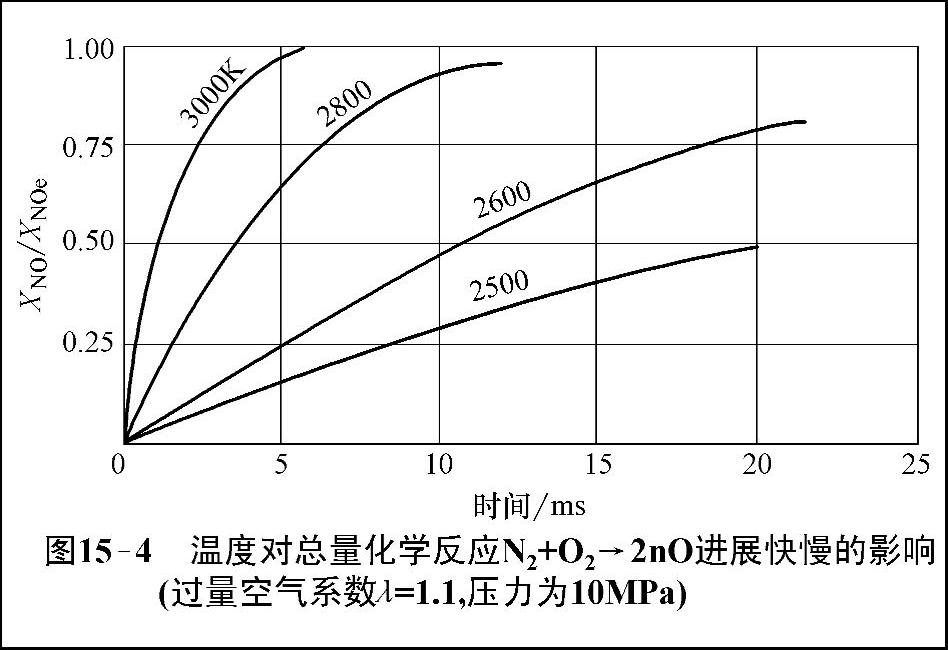

图15-4 温度对总量化学反应N2+02→2nO进展快慢的影响(过量空气系数λ=1.1,压力为lOMPa)

图15-4表示在不同温度下NO生成的总量化学反应式N2+O2→2NO的进展快慢,用NO摩尔分数的瞬时值XNO与其平衡值XNOe之比表示。从图中可以看出,反应温度越低,则达到平衡摩尔分数所需时间越长,并且NO的生成反应比发动机中的燃烧反应慢。可见温度越高,氧浓度越高,反应时间越长,NO的生成量越多。所以对NO的主要控制方法就是降低最高燃烧温度。发动机在运转中因为燃烧经历时间极短(只有几个ms),温度的上升和下降都很迅速,故NO的生成不能达到平衡状态,且分解所需的时间也不足,所以在膨胀过程初期反应就冻结,使NO以不平衡状态时的浓度被排出。从燃料燃烧过程看,最初燃烧部分(火花塞附近)产生的NO约占其最大浓度的50%(其中有相当部分后来被分解);随后燃烧的部分所产生的NO浓度很小且几乎不再分解,因此NO的排放不能按平衡浓度的方法计算,只能由局部的燃烧温度及其持续时间决定。

(2)NO2的生成机理

汽油机排气中的NO2浓度与NO的浓度相比可忽略不计,但在柴油机中NO2可占到排气中总NOx的10%~30%。目前对NO2生成机理的研究还不透彻,大致上认为NO在火焰区可以迅速转变成NO2,反应机理如下

NO+HO2→NO2+OH

然后,NO2又通过下述反应式转变为NO

NO2+O→NO+O2(www.daowen.com)

只有在NO2生成后,火焰被冷的空气所激冷,NO2才能保存下来,因此汽油机长期怠速会产生大量NO2。柴油机在小负荷运转时,燃烧室中存在很多低温区域,可以抑制NO2向NO的再转化而使NO2的浓度增大。NO2也会在低速下在排气管中生成,因为此时排气在有氧条件下停留较长时间。

2.影响NOx生成的因素

(1)过量空气系数和燃烧室温度的影响

由于λ直接影响燃烧时的气体温度和可利用的氧浓度,所以对NOx生成的影响是很大的。当λ小于1时,由于缺氧即使燃烧室内温度很高NOx的生成量仍会随着λ的降低而降低,此时氧浓度起着决定性作用;但当λ大于1时,NOx生成量随温度升高而迅速增大,此时温度起着决定性作用。由于燃烧室的最高温度通常出现在λ≈1.1,且此时也有适量的氧浓度,故NOx排放浓度出现峰值。如果λ进一步增大,温度下降的作用占优势,则导致NO生成量减少。

(2)残余废气分数的影响

汽油机中燃烧室内的混合气由空气、已蒸发的燃油蒸气和已燃气组成,后者是前一工作循环留下的残余废气,或由废气再循环系统(EGR)中从排气管回流到进气管并进入气缸的燃烧废气。残余废气分数χi定义为,缸内残余废气质量mi与进气终了气缸内充量质量mC之比,即

χi=mi/mC

式中 mC=me+mi+mr

memr——分别为进入气缸的空气和燃油质量。

残余废气分数主要取决于发动机负荷和转速。减小发动机负荷即减小节气门开度和提高转速,均加大了进气阻力,使残余废气分数增大。压缩比较高的发动机残余废气分数较小。

通过废气再循环可大大增加气缸中的残余废气分数。当可燃混合气中废气分数增大时,既减小了可燃气的发热量又增大了混合气的比热容,都使最高燃烧温度下降,从而使NO排放降低。

(3)点火时刻的影响

由于点火时刻对燃烧室内温度和压力有明显影响,故其对NO生成的影响也很大。图15-5表示了3种空燃比下排气中NO的体积分数随点火提前角θ的变化趋势。从该图15-5可以看出:随着θ的减小,NO排放量不断下降;当θ值很小时,下降速率趋缓。

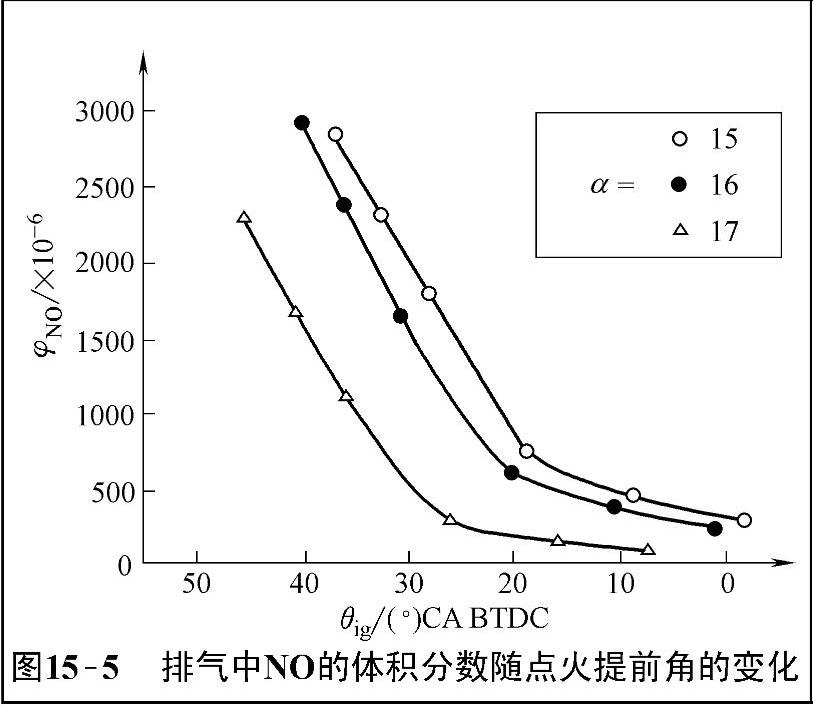

图15-5 排气中NO的体积分数随点火提前角的变化

增大点火提前角使较大部分燃料在压缩上止点前燃烧,增大了最高燃烧压力值,从而导致较高的燃烧温度,并使已燃气在高温下停留的时间较长,这两个因素都将导致NO排放量增大。因此延迟点火和使用比理论混合气较浓或较稀的混合气都能使NO排放降低,但同时也会导致发动机热效率降低,严重影响发动机经济性、动力性和运转稳定性,因此应慎重对待。
