1.93#汽油的润滑性测试数据

测试数据见表11-4。

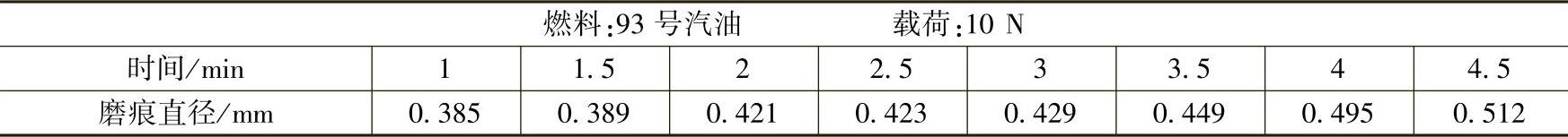

表11-4 93号汽油的润滑性测试数据

由表11-4可见，试验时间越长磨痕直径越大，在测试时段内没有出现咬合现象。

2.93号汽油在控制温度下的润滑性测试数据

测试数据见表11-5。

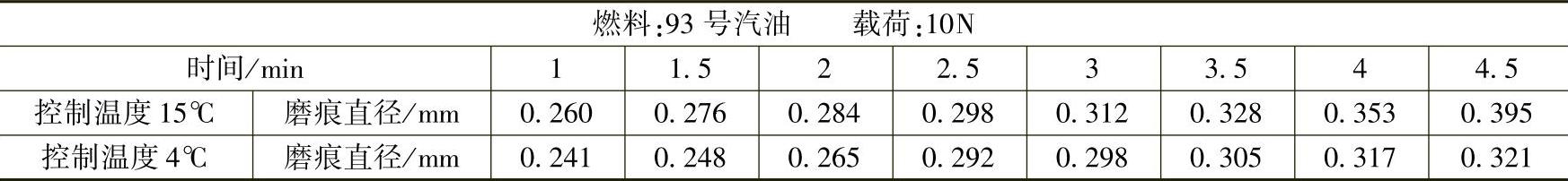

表11-5 93号汽油控制温度下的润滑性测试数据

由图11-25可见，在两个控制温度下的磨痕直径，4℃的要小于15℃时的，说明燃料温度高润滑性变差。主要是由于温度的变化改变了燃料的粘温特性，随着温度的升高，燃料的运动黏度降低，抗磨损性下降。

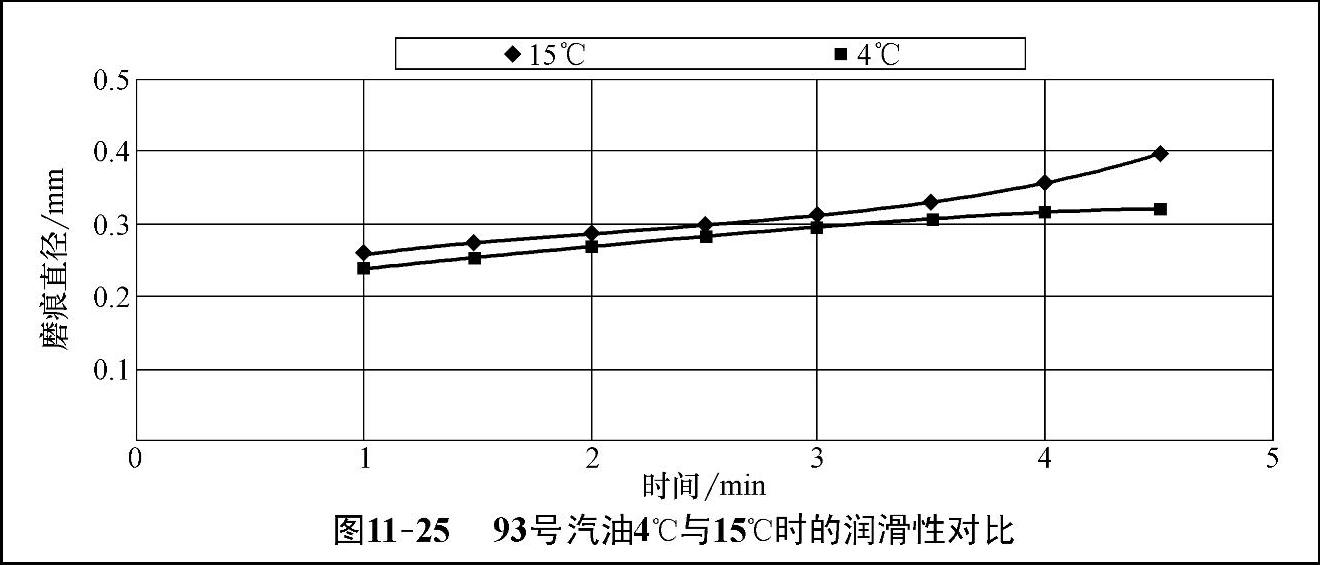

图11-25 93号汽油4℃与15℃时的润滑性对比

3.甲醇的润滑性测试数据

测试数据见表11-6。

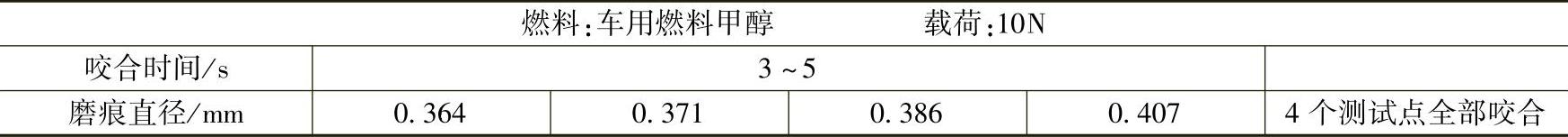

表11-6 甲醇的润滑性测试数据

如表11-6所示，甲醇的润滑性很差，4个测试点没有达到试验时间全部咬合，而且时间极短。

4.M85甲醇汽油（未加添加剂）的润滑性测试数据

测试数据见表11-7。

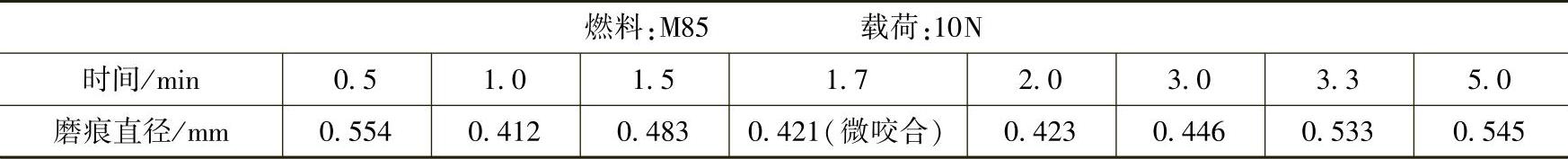

表11-7 M85甲醇汽油润滑性测试数据

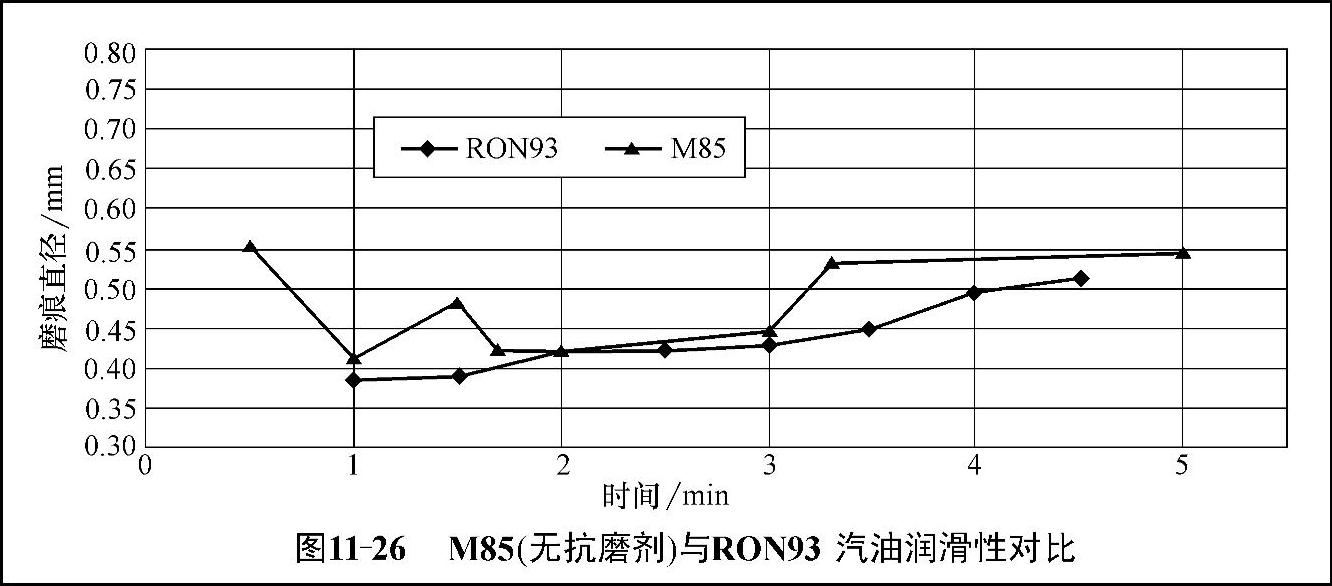

图11-26 M85(无抗磨剂)与RON93汽油润滑性对比

如图11-26所示，M85不添加抗磨剂时的润滑性较汽油差，并且中间有测试点出现咬合。(www.daowen.com)

5.M85甲醇汽油加入Ⅰ号抗磨剂测试数据

测试数据见表11-8。

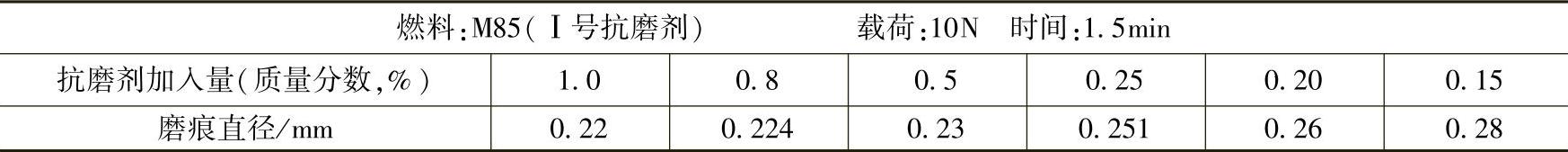

表11-8 M85Ⅰ号抗磨剂测试数据

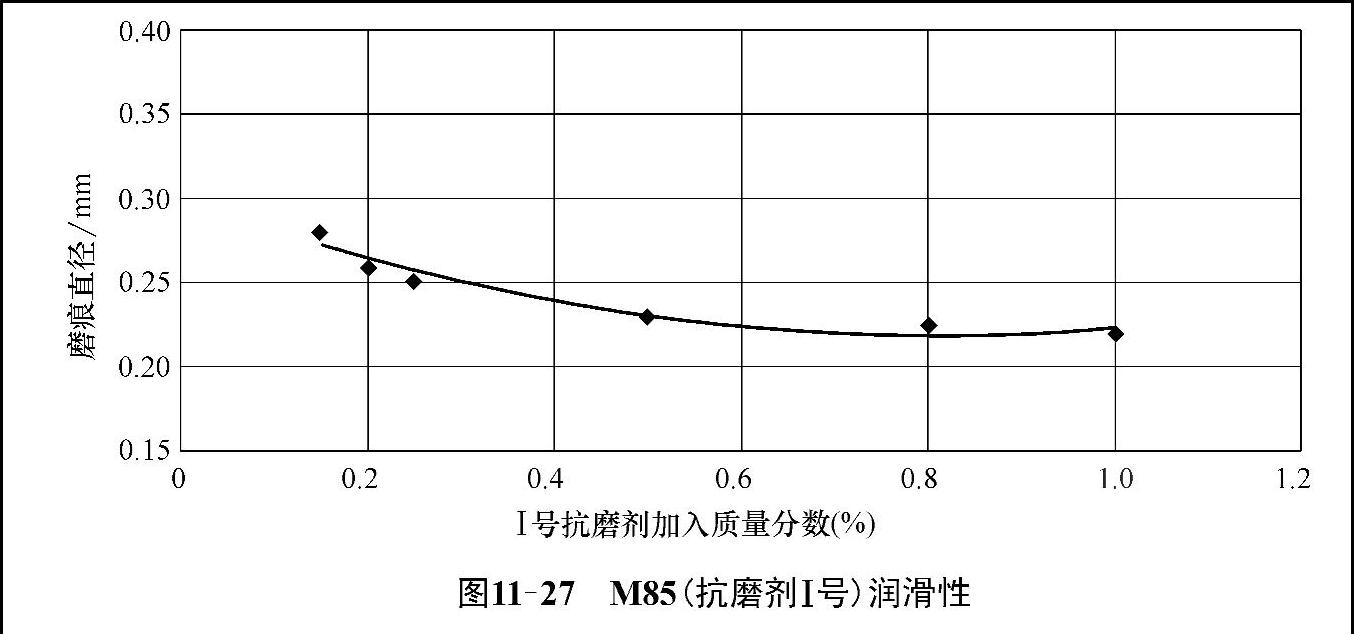

图11-27 M85（抗磨剂I号）润滑性

由图11-27中试验曲线可见，当抗磨剂Ⅰ号的加入量增加时，磨痕直径减小，而加入量在0.5%前，随着加入量的增加，磨痕直径减小较快；而当加入量超过0.5%后，在试验时段内磨痕直径减小较慢，在实际应用中抗磨剂Ⅰ号的加入量确定为0.5%，对汽油泵起到了有效的保护作用。

6.M85抗磨剂Ⅰ号与93号汽油润滑性对比

对比数据见表11-9。

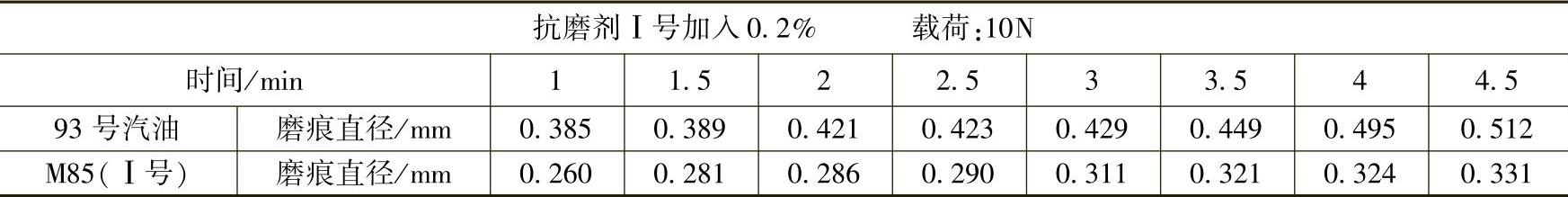

表11-9 93号汽油与M85润滑性对比数据

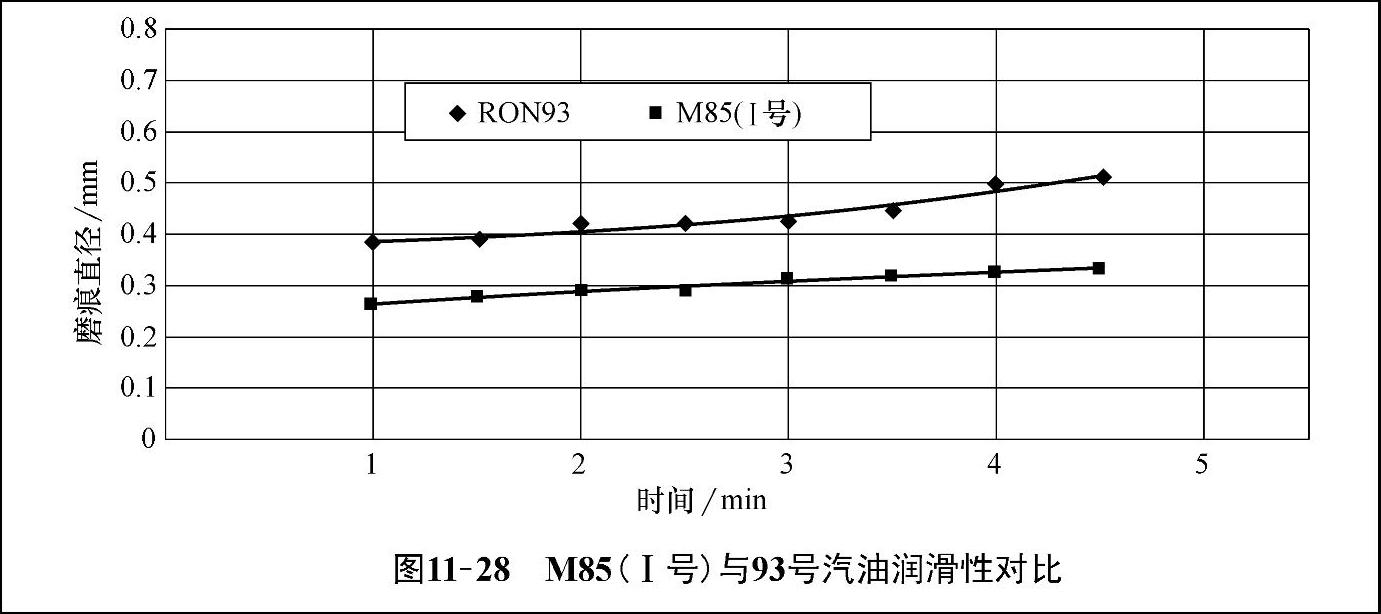

图11-28 M85（I号）与93号汽油润滑性对比

由图11-28可见，当M85甲醇汽油中加入0.2%的Ⅰ号抗磨剂后，润滑性增强，磨痕规整，磨痕直径明显小于93号汽油。

7.两种抗磨剂的润滑性测试数据

在M85甲醇汽油中Ⅰ号抗磨剂的加入量为0.2%，Ⅱ号抗磨剂的加入量为3/10000，试验结果见图11-29。由图11-29可见，M85加入两种抗磨剂后，磨痕都比较规整，Ⅱ号抗磨剂的加入量很少，抗磨效果要明显优于Ⅰ号。

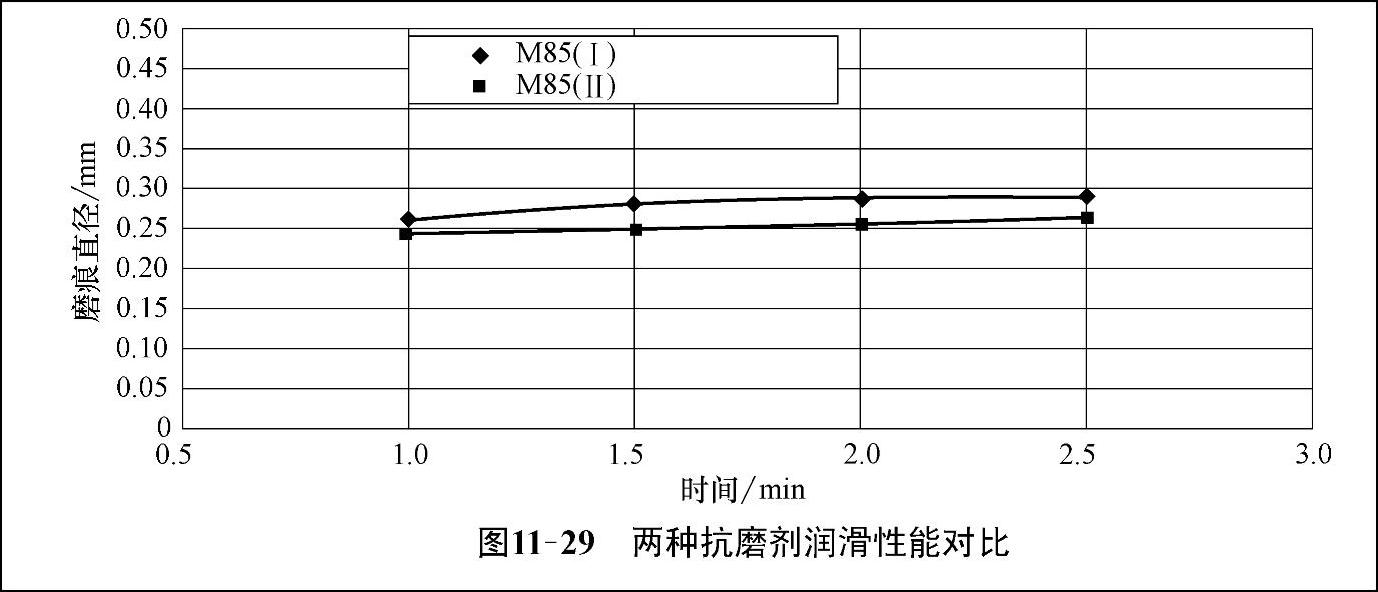

图11-29 两种抗磨剂润滑性能对比

8.93号汽油与M15的润滑性对比

93号汽油与M15的润滑性测试曲线见图11-30，M15的磨痕直径大于93号汽油的磨痕直径，但是，总体磨痕较为规整，数值相差较小，可以认为M15甲醇汽油在润滑性方面变化不是太大，在润滑性方面利用较少抗磨损添加剂即可以对油泵、喷嘴起到保护作用。

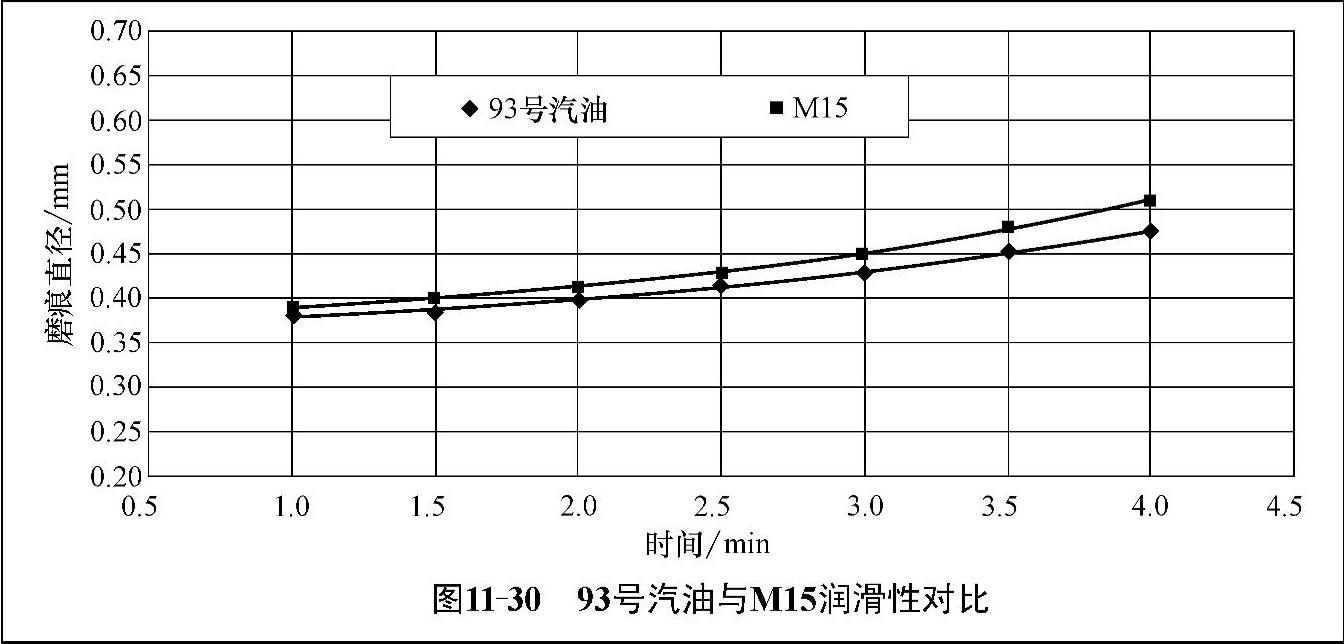

图11-30 93号汽油与M15润滑性对比
