1.设计说明识读

了解电气工程总体概况及设计依据、基本指导思想和原则，了解图中未能表达清楚的工程特点、安装方法、工艺要求、特殊设备的安装使用说明和有关注意事项等。如供电电源的来源、电压等级、线路敷设方法、设备安装高度及安装方式、补充使用的非国标图形符号、施工时应注意的事项等。有些分项局部问题是在分项工程的图样上说明的，看分项工程图时，也要先看设计说明。

2.系统图识读

分项工程的图样中都包含系统图，如变配电工程的供电系统图、电力工程的电力系统图、照明工程的照明系统图以及电缆电视系统图等。看系统图的目的是了解系统的基本组成，主要电气设备、元件等的连接关系及它们的规格、型号、参数等。

3.平面布置图识读

平面布置图是建筑电气工程图中的重要图样之一，如变配电所电气设备安装平面图（还应有剖面图）、电力平面图、照明平面图、防雷和接地平面图等，都是用来表示设备安装位置、导线敷设都位、敷设方法及所用导线型号、规格、数量、管径大小的。通过阅读系统图，了解了系统组成概况之后，就可依据平面图编制工程预算和施工方案，组织具体施工。所以，对平面图必须熟读。阅读平面图时，一般可按此顺序：进线→总配电箱→干线→支干线→分配电箱→用电设备。

4.电路图识读

了解各系统中用电设备的电气自动控制原理，用来指导设备的安装和控制系统的调试工作。因电路图多是采用功能布局法绘制的，看图时应依据功能关系从上至下或从左至右，逐个回路地阅读。熟悉电路中各电器的性能和特点，对读懂图有极大的帮助。

5.安装接线图识读

了解设备或电器的布置与接线。与电路图对应阅读，进行控制系统的配线和调校工作。(www.daowen.com)

6.安装大样图识读

安装大样图是用来详细表示设备安装方法的图样，是依据施工平面图，进行安装施工和编制工程材料计划时的重要参考。

7.设备材料表识读

设备材料表给我们提供了该工程使用的设备、材料的型号、规格和数量，是编制购置设备、材料计划的重要依据之一。还可以根据设备材料表提供的规格、型号，查阅设备手册，从而了解该设备的性能特点及安装尺寸，配合施工做好预留、预埋工作。

阅读图样的顺序没有统一的规定，可以根据需要，自己灵活掌握，并应有所侧重。为更好地利用图样指导施工，使安装施工质量符合要求，还应阅读有关施工及验收规范、质量检验评定标准，详细了解安装技术要求，保证施工质量。

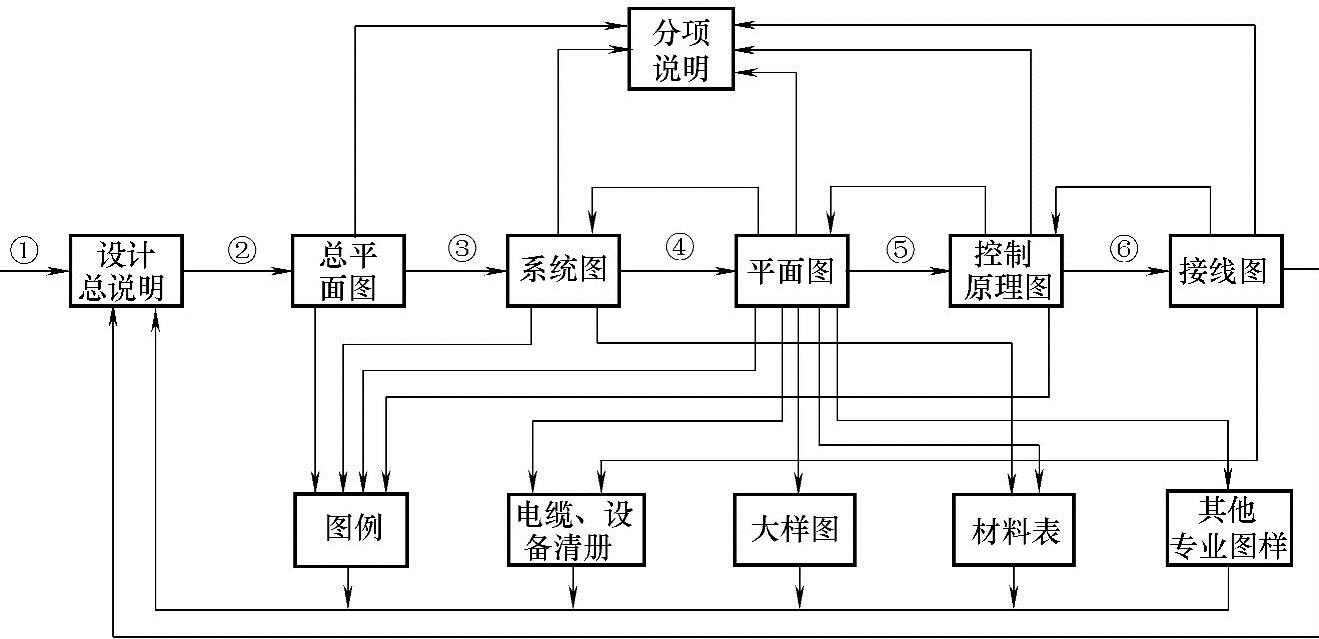

通常的读图顺序是按照设计总说明、电气总平面图、电气系统图、电气设备平面图、控制原理图、二次接线图和电缆设备清册、大样图、设备材料表和图例的次序反复交叉进行，如图1-2所示。

图1-2 读图顺序框图
