事故简介

某高速公路箱梁混凝土施工中，拆模后发现多处局部混凝土表面有爆裂现象，脱落的混凝土内都有一颗白色颗粒（图6-3），呈粉状。同时，过一两天又产生新的爆裂点。甚至出现将该混凝土注入试模，试模胀裂，将试模一侧敲破后，发现硬化的混凝土中有白色的生石灰块，如图6-4所示。

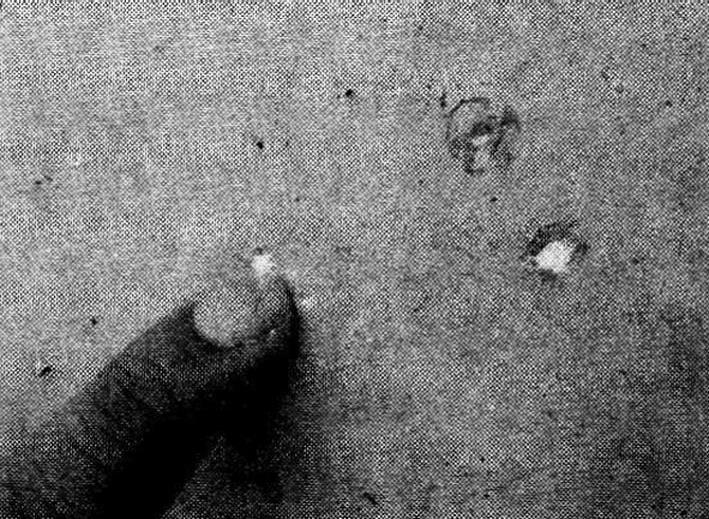

图6-3 局部混凝土表面爆裂点

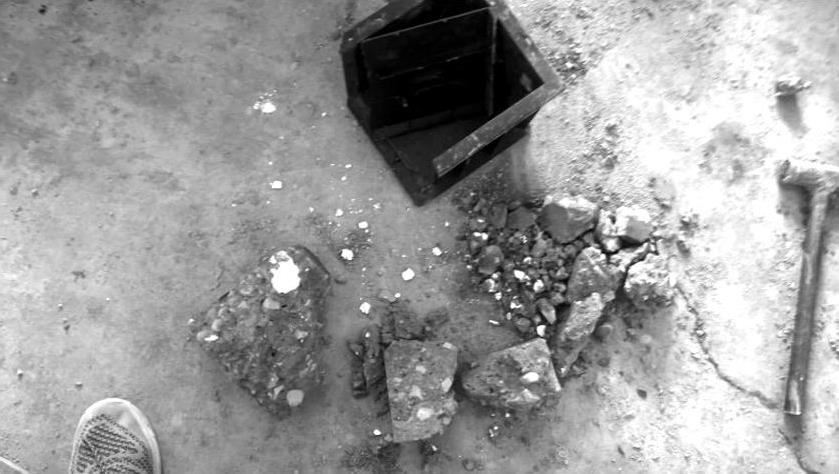

图6-4 试模被混入生石灰块的混凝土胀裂

原因分析(www.daowen.com)

经调查分析，确认在运输骨料过程中混入了生石灰颗粒。运输车在运输骨料前曾运输过生石灰，车箱中残留一些生石灰颗粒没有清净而混入骨料中。在混凝土搅拌过程中，混入的生石灰小颗粒遇水后发生体积膨胀，由于这种化学反应滞后于混凝土硬化速度，于是生石灰膨胀将硬化的混凝土表面顶成鼓包，且膨胀力使混凝土表面局部脱落，生石灰残留物仍在混凝土内显现小白点。

事故处理

对发现有爆裂的混凝土结构，用钢钎将埋在混凝土中的石灰石清理出来，清水冲洗后视缺陷大小，用混凝土砂浆或细石混凝土修补。

预防措施

1）运输骨料的车装车前，必须将车箱先清干净，采石厂要严格检查，有条件的应专车专运，避免用运输生石灰的车运送混凝土骨料。

2）严格监控骨料材质，不得使用具有较强碱性反应（如蛋白石）的岩石作骨料。
