事故简介

2012年夏，某工程浇筑15层约150m³C30剪力墙混凝土，其中约50m³混凝土是从另一个搅拌站拉来的。这批混凝土抵达工地后，由于坍落度偏小，施工单位要求调整坍落度，于是返回混凝土公司调料，带班技术人员每车加了200kg水泥、100kg水后重返工地泵送。次日拆模后，发现部分墙面表面起皮，脱落，经查这部分墙体正是由另一公司供应的（图6-1）。

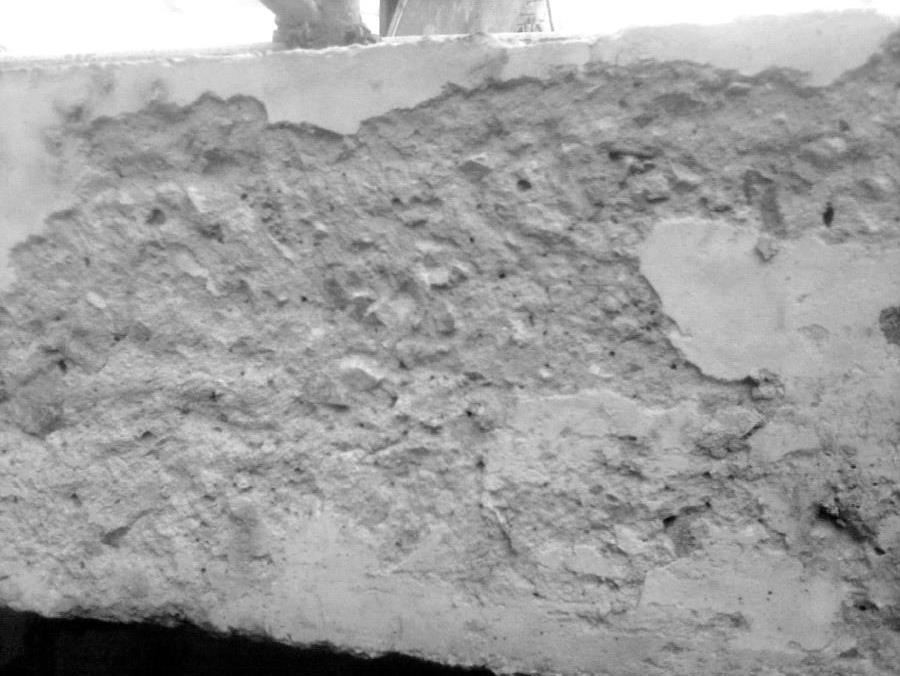

图6-1 表面起皮的混凝土

原因分析

两个混凝土公司的混凝土配合比不同，采用的水泥、外加剂不同。由于不同厂家的水泥矿物成分不同，掺合料品种及数量不同，其物理化学性能不同，凝结时间、需水量不同，与外加剂相容性不同，混合使用后，可能会造成后掺水泥随振捣水分泌出，停留在墙面上，硬化后产生起皮现象。(www.daowen.com)

事故处理

1）首先需鉴定混凝土强度有无问题。用回弹仪检测混凝土强度，当时4d回弹值为24～32MPa，推测混凝土28d强度能达到设计强度。再用金属器件敲击混凝土墙面，内部强度很正常，证明起皮仅是表面问题，不影响结构安全。

2）对墙面进行修理。先用钢丝刷将墙面起皮酥松部分清除，再用压力水冲洗润湿混凝土，接着用界面处理剂搅拌1∶2砂浆，修补抹压墙面。待墙面表层干后，洒水保湿养护7d。

预防措施

不同品种的水泥，因其需水量、凝结时间不一致，与外加剂相容性也不同，不应该混仓或混合使用，否则混凝土易开裂、起皮等。
