事故简介

某高层框架工程，1～6层框架柱设计混凝土型号C60，7～12层为C50。工程验收时进行实体强度检测，发现每层几乎都有1～2根柱混凝土强度偏低，钻芯检测强度值为32～40MPa。

原因分析

该工程梁板结构混凝土为C30，框架柱为C30～C60，每六层递减两个强度等级，1～5层采用臂架泵施工，六层以上采用车载泵或80拖式泵浇筑混凝土。梁板柱同时浇筑，梁板与柱混凝土交叉浇筑，浇筑C30混凝土后，泵机及管道中的剩余混凝土未排净，造成局部柱子中灌入C30混凝土。

从施工现场工程实体的色泽也可看出，强度低的柱子混凝土颜色偏浅，还有部分梁深颜色的高强混凝土已流至梁中部，明显看出六层以上混凝土浇筑时，混凝土型号转换失控。

事故处理

混凝土公司查不出原因，不得不负责请具有鉴定、加固资质的单位进行碳纤维加固，耗资数十万。

预防措施(www.daowen.com)

1）两种型号的混凝土同时交叉浇筑时，泵工要严格控制用料，C30混凝土即将浇筑完时，要提前准备好墙柱高等级混凝土，宁可将高强度混凝土量损失一部分注入梁板结构中，也不得将低等级的梁板混凝土灌入墙柱中。

2）六层以上更换拖式泵后，施工单位要派技术人员监督和指导工人浇筑混凝土，防止错浇混凝土。

3）泵管和泵机中混凝土量估算值参见表6-10和表6-11。

表6-10 IPF85B型泵车缸体活塞一次冲程排出混凝土距离

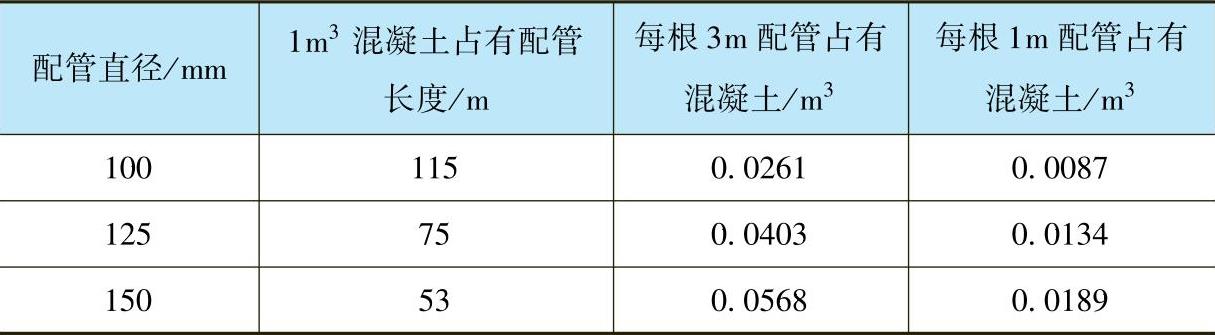

表6-11 1m、3m长配管内占有混凝土体积
