事故简介

某混凝土公司两个搅拌站分别用聚羧酸系高效减水剂生产C45及其以上强度等级的混凝土，用萘系减水剂生产C40及其以下强度等级的混凝土，但混凝土可泵性不稳定，业主意见很大。

原因分析

聚羧酸系与各种减水剂相容性差。萘系减水剂与聚羧酸系高效减水剂无论采用何种比例混合，混凝土流动性都会明显降低，二者不可复配。即使两个站分别用两套计量系统，但泵送设备及混凝土运输车也不可能在混凝土换型号时进行清洗，因此混凝土坍落度波动很大。

预防措施

1）搅拌站可试将萘系减水剂改为其他与聚羧酸相容的减水剂。聚羧酸高效减水剂与氨基酸减水剂不能混用，而与木质素磺酸钠、脂肪族高效减水剂、三聚氰胺减水剂则可以按一定比例复配。

聚羧酸高效减水剂与木质素磺酸钠有相容性。木质素磺酸钠对掺聚羧酸高效减水剂的净浆流动度有影响，但有趣的是它对混凝土坍落度却无影响，因此二者可以复配，详见表6-3，但木钙不宜超过0.3%，否则泌水严重，净浆流动度下降，混凝土强度下降。

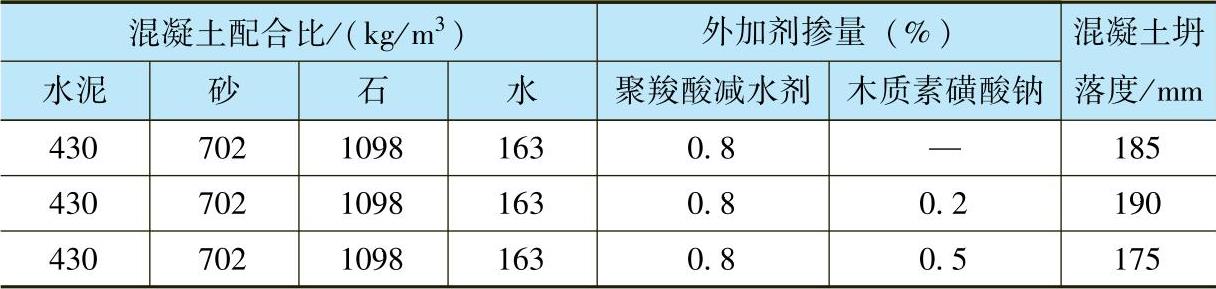

表6-3 与木质素磺酸钠复配混凝土坍落度

据山东省建筑科学研究院和沈阳健晖外加剂厂试验证明，聚羧酸与脂肪族高效减水剂在一定范围内可以复配，见表6-4。

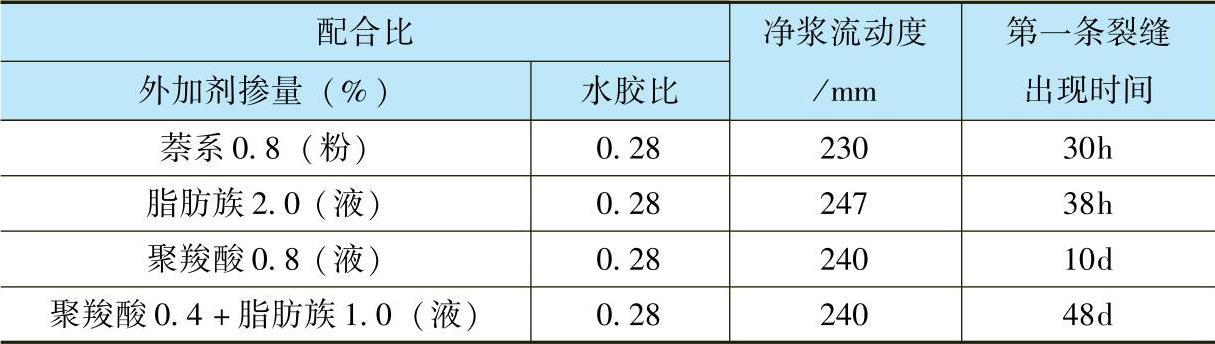

表6-4 各品种减水剂的水泥抗裂性能

(www.daowen.com)

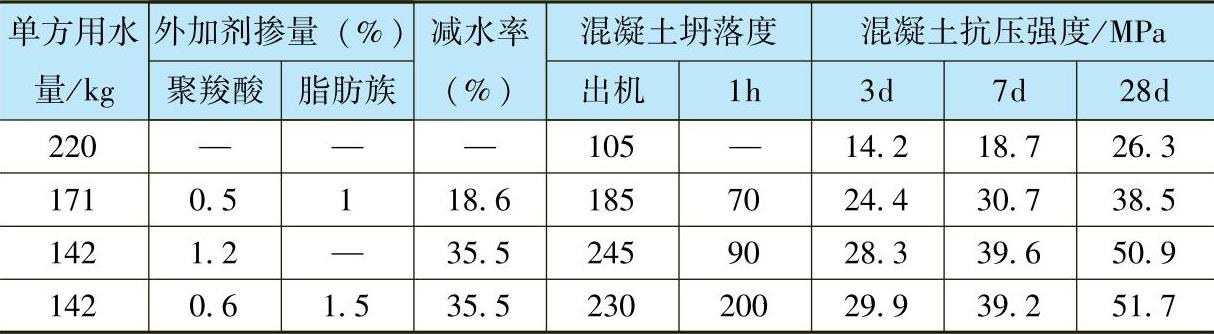

表6-5 聚羧酸系与脂肪族复配的混凝土配合比

注：试验用P.O42.5R水泥，胶凝材料390kg，其中粉煤灰100kg，砂率44%。

从表6-4、表6-5可见，聚羧酸与脂肪族适当复配后，混凝土出机坍落度稍有降低，坍落度损失有所改善，同时混凝土的抗裂性能得到提高，裂纹出现的时间大大延长。

2）掺加适应剂，寻求对聚羧酸性能的改进。据清华大学和深圳若干外加剂厂的试验资料介绍，可用改性剂来提高聚羧酸减水剂的适应性。如深圳海川工程科技公司研制了一种Power-Ⅰ适应剂，掺加3%后，即使选用不同品种的水泥，水泥净浆流动度初始值也有明显的提高，适应剂对不同水泥净浆流动度的影响见表6-6。又如清华大学吴佩明教授研制的改性剂试验结果，见表6-7。我们相信，随着科技不断进步，未来聚羧酸高效减水剂的适应性会得到解决。

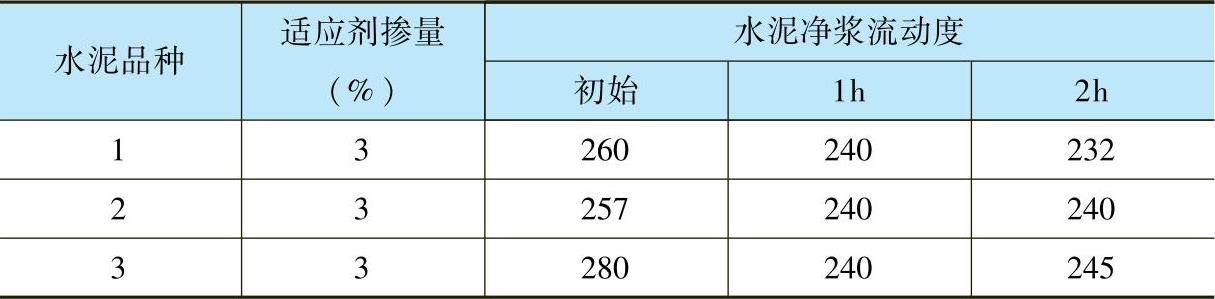

表6-6 适应剂对不同水泥净浆流动度的影响

注：聚羧酸减水剂固含量为20%，掺量0.8%。

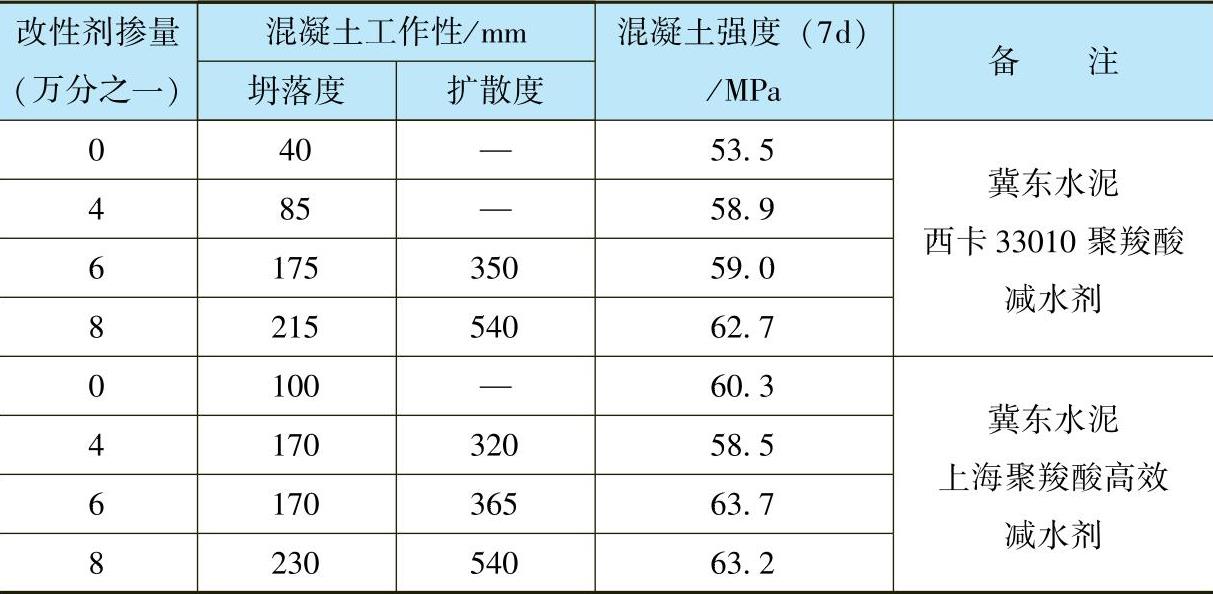

表6-7 改性剂对不同厂家减水剂的改性效果

3）提高单体支链的长度，改善聚羧酸减水剂的适应性。法国爱森公司是以生产丙烯酰胺和丙烯酸系列聚合物为主的大型跨国化工公司。其产品在全球市场占有率达40%，他们推出的减水剂在国外应用效果良好，但在国内应用中却发现与水泥适应性很差。他们委托北京工业大学对聚羧酸减水剂与国内不同厂家水泥的适应性进行系统试验，发现单体支链的改变对聚羧酸减水剂的性能有很大影响。原来侧链改变可减少减水剂对水泥适应性的影响，并提高混凝土早期强度。
