事故简介

2005年4月辽宁某化工公司从天津购进西班牙萘用于生产高效减水剂，供沈阳某混凝土公司配制泵送剂。在使用过程中发现混凝土中气泡很多，而且混凝土运到施工现场经浇筑、振捣，气泡也不能消除。尤其是混凝土墙柱拆模后，表面气泡甚多，于是找到生产母料的化工厂。

原因分析

由于我国煤焦油加工业发展滞后于工业萘市场需求的发展，每年需要进口大量工业萘，西班牙是我国进口萘主要原产地之一。该化工厂进口的西班牙萘是粗制的萘，外观为深红色粉状材料（正常萘为白色固体，允许带微红色或微黄色片状或粉状结晶），其中含有苯酚、甲基酚、茚甲基萘等杂质。这些物质的引气性很大，从表6-1中可见甲基酚、茚甲基萘的引气量是纯萘的两倍左右，发泡体积是纯萘的两倍以上，消泡时间更是纯萘的30倍左右。因此，这种萘合成的高效减水剂和配制的混凝土气泡多且长时间不消。

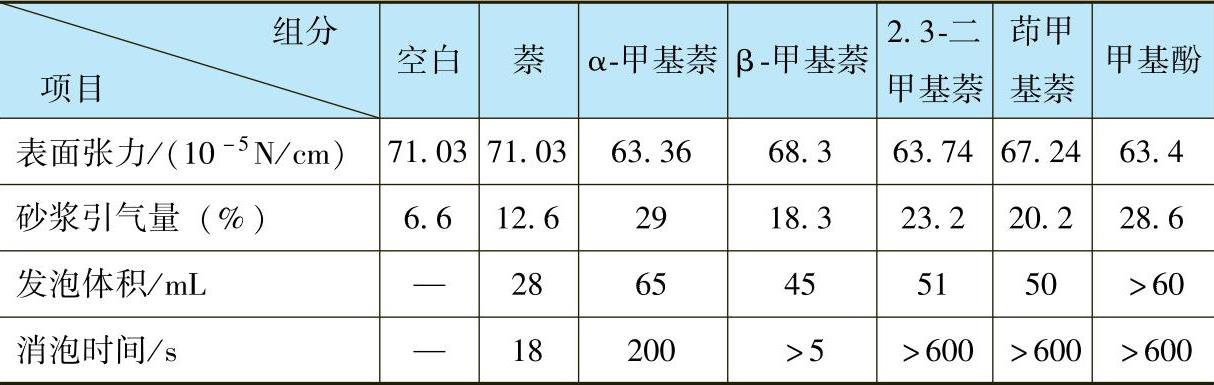

表6-1 不同萘引气对比表

事故处理

泵送剂停止使用，退回化工厂。

预防措施

1）外加剂生产厂应严格控制原材料采购质量，购买大型工厂的工业萘。

2）在对减水剂进行出厂检验或型式检验时，高效减水剂出厂应用浓度20%以上的液剂，进行表面张力、起泡高度、消泡时间三项指标的检验。

3）进口萘不宜单独使用，宜与国产合格萘搭配使用，并严格控制中和工序中泡沫的发生。如发现泡沫较多，应加适量消泡剂。

4）混凝土生产厂对萘系高效减水剂的起泡高度和消泡时间的试验方法以UNF-5型高效减水剂为例：(www.daowen.com)

①仪器量具

a.100mL具塞比色管。

b.30cm钢板尺。

c.秒表。

②试样配制：称取粉剂4ɡ溶于水中至40mL。

③试验步骤：在具塞比色管中注入试样，用钢板尺量取溶液垂直高度h₀，然后用手握紧比色管，按住管塞剧烈摇晃20次，立即开启秒表计时，量取泡沫顶端高度h₁待至液面泡沫消失并露出液面，记下时间。

④计算。

a.消泡时间：剧烈摇晃后开始至泡沫消失为消泡时间，以秒计。

b.起泡高度：h₁-h₀。

⑤控制指标。

a.起泡高度（mm）：≤45。

b.消泡时间（s）：≤50。
