事故简介

某工厂1983年于某沿海城市建一俱乐部，冬季浇筑一层柱。两年后俱乐部柱子出现裂纹，之后裂纹逐渐加宽，明显看见裂纹沿着钢筋产生，部分钢筋周围的混凝土保护层脱落，露出钢筋。

原因分析

1）经查，1983年冬期施工普遍采用氯盐阻锈型防冻剂，氯盐用量严重超标，而且氯盐阻锈剂未达到1∶1.3的标准，引起钢筋点蚀而生锈。锈体体积膨胀2.5倍，沿受力筋方向将混凝土保护层胀裂，随着时间推移，点蚀发展为面腐蚀，锈越来越多，导致结构开裂破坏。

2）该工程处沿海城市，空气湿度大，更加剧了裂纹的开裂。

事故处理

1）将柱子外部保护层混凝土全部凿除，露出主筋，用钢丝刷除去钢筋表面的锈。

2）柱主筋外加套箍，加配主筋（由设计院确定），新加受力主筋应通长设置，下端伸至基础，上端伸至屋面（图5-1）。

3）在楼板上沿柱周围凿10cm宽缝，从该处向下灌超流态细石混凝土。

预防措施

1）冬期施工所用的防冻剂虽然已有检测报告，但是大部分都是送样检测，氯盐含量都完全符合要求。但是外加剂生产厂中也不能排除有些黑心人，他们在向混凝土公司实供的防冻剂中，大量掺入低价的工业盐。这种防冻剂的防冻效果好，还有早强效果，一两年内发现不了问题，但潜在危害却很大。为此，建议混凝土公司从供应商运到搅拌站的防冻剂中随机取样，做钢筋锈蚀试验，防止不合格的防冻剂被用到工程中，给混凝土耐久性带来后患。

(www.daowen.com)

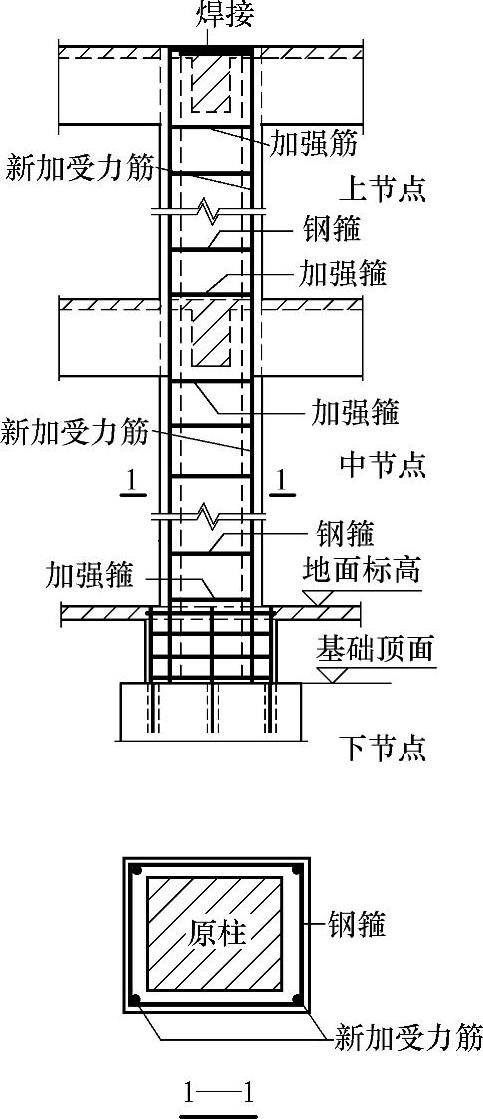

图5-1 柱子加固图

2）尽量采用液态防冻剂，因为这种防冻剂主要成分是乙二醇，即使掺入一些盐，因其量极少（盐量超过饱和点就不溶解了），对混凝土耐久性不会有影响。

3）沿海城市如建筑物离海岸在1000m内，混凝土即使无缺陷，由于海水飞溅，盐离子的影响会使混凝土表面附着的氯离子含量很高，这些表面附着的盐分，会向混凝土内部渗透，很容易使混凝土耐久性下降。因此要控制混凝土中氯离子含量不超过表5-1的规定。

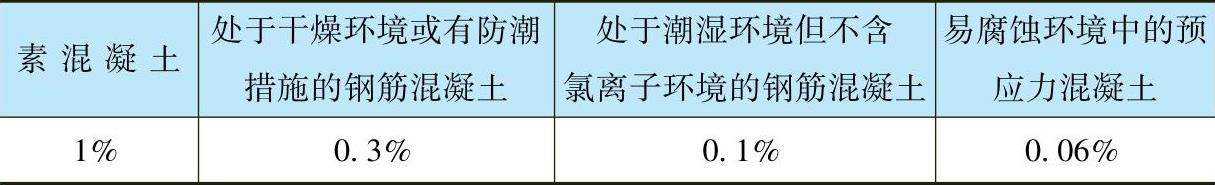

表5-1 混凝土中氯离子含量上限指标

注：以上均为水泥质量的百分比。

4）沿海城市建筑物要采取如下措施来提高混凝土结构抗氯离子侵入的能力。

①严格控制混凝土水胶比（≤0.38），加大混凝土保护层厚度。

②采用硅粉（8%）、粉煤灰（30%）、矿渣粉（30%），均能有效提高混凝土抗氯离子扩散能力。

③尽可能降低砂率，提高粗骨料含量，以降低氯离子的渗透扩散。
