事故简介

某现浇钢筋混凝土水池平面尺寸为61000mm×16900mm，大部分属于地下结构，有高3m、长61m的墙外露于大气之中，全高10.8m，底部标高-7.3m，池壁厚度分别为100mm和500mm，池内分大小不等的小池，用闸门隔开，控制水量。

工程4月开工，8月结束，混凝土为C25，分五次浇筑。第一次浇筑的混凝土，回填前20天，发现纵墙中部有一条1mm宽裂纹，用环氧树脂和玻璃布贴封闭。陆续浇筑二、三、四、五层，经过一个月后，陆续发现裂缝，开裂基本上是从已有裂缝中间区域再开缝。凡是回填土的部位，裂缝都不再扩展，也不再增加，而暴露在外面的裂缝则不断增多和扩展。裂缝分布如图1-6所示。

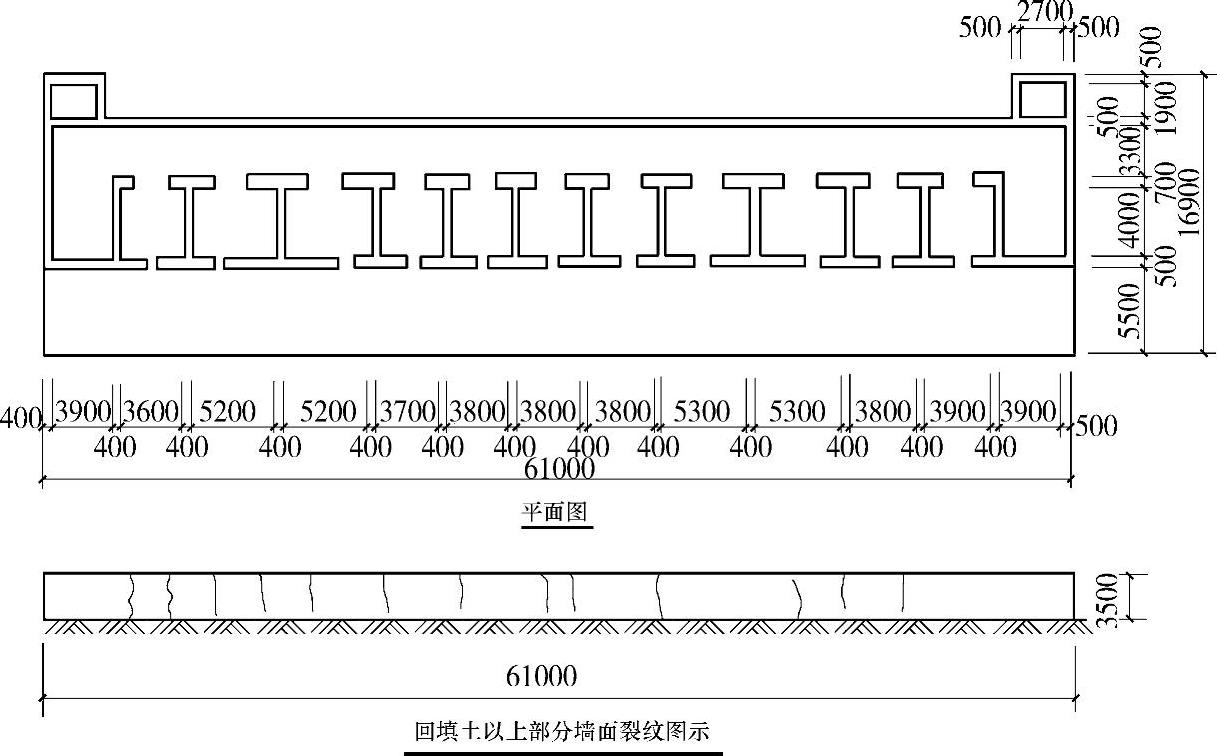

图1-6 池壁裂纹分布图

原因分析(www.daowen.com)

经查，裂缝产生的原因可能有两个：一是不均匀沉降；另一个是温度收缩。先后6次沉降观测结果，水池四角的沉降值为-103mm、-89mm、-79mm和-58mm，这样的沉降差异，不会引起结构开裂。根据裂缝的暴露条件、出现和发展过程（回填后裂缝不再增加和扩展，而外露结构的裂缝，经一年多时间也稳定下来）可以断定，裂缝产生的原因是由温度收缩应力引起的。

事故处理

考虑到这种裂缝对于结构承载力没有影响，只需进行封闭处理。

预防措施

露天结构及地下室及时进行回填土并加强保湿养护，是防止混凝土开裂的最好方法。
