事故简介
某工程为某轧钢车间主轧机基础(主要平面图、剖面图如图1-5所示)。其中基础垫层采用C10混凝土,基础采用C20混凝土,基础长47.95m,宽32.85m,深11.07m,基础顶、底面标高变化较多,基础内部大小沟道约38条,基础内未设伸缩缝和施工缝。7月施工,4天浇筑完5625m3混凝土。11月初发现少量裂纹,之后相继出现很多裂缝,其中比较严重的有6号、1号、2号和5号裂缝,特别是1号裂缝使整个基础断面裂透,裂缝最宽0.9mm,5号缝多条,未裂透,裂缝最宽0.25mm,大部分是发丝裂缝。5号裂缝位于主轧机基座下部,此处受力大且频繁,是整个轧机基础的要害部位。

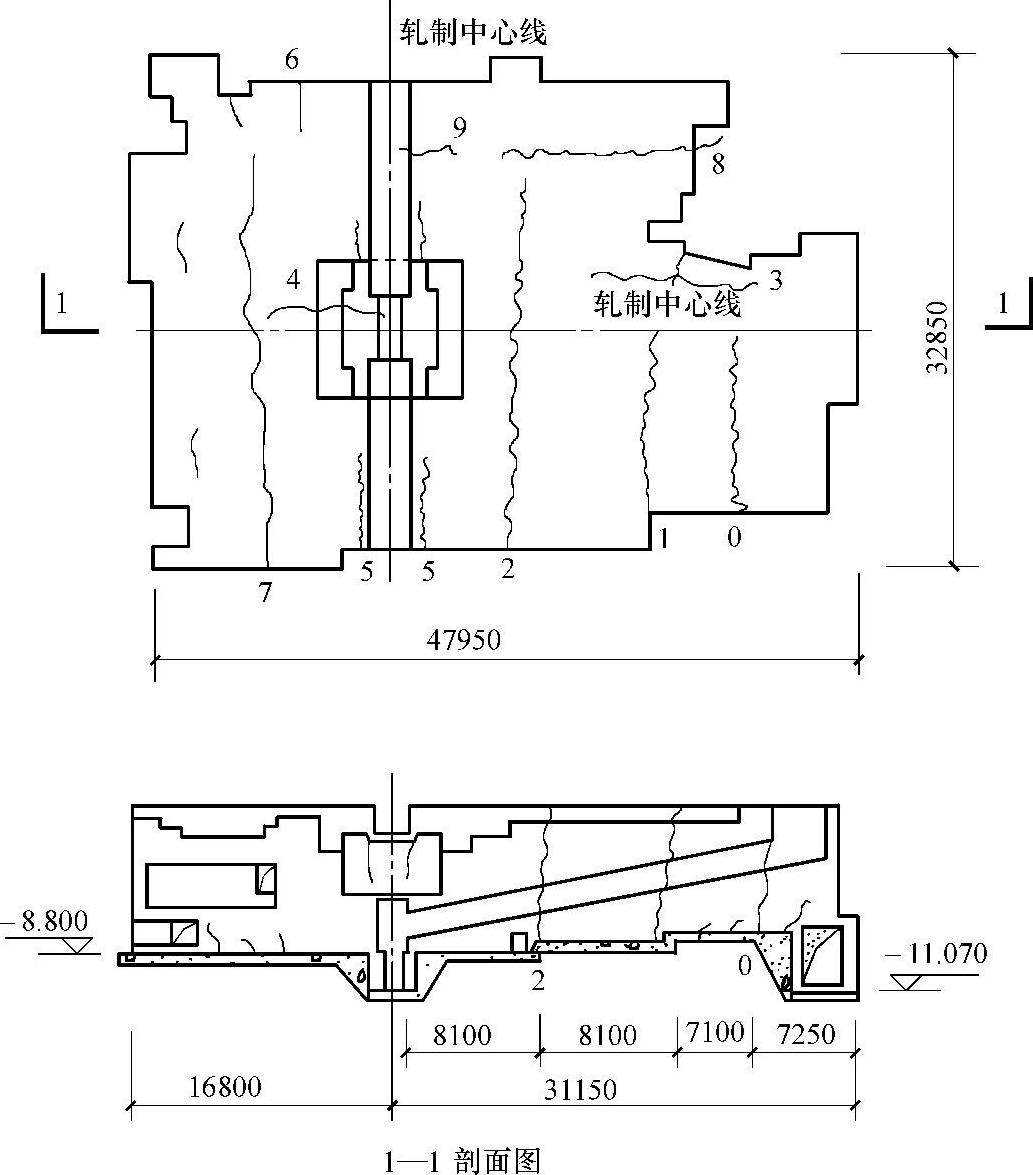

图1-5 基础平面图、剖面图
原因分析
以王铁梦为主的专家调查组调查分析认为:
1)基础裂缝发生是由水化热温升回降速度过快和基岩约束过大造成的。
2)基础构造上存在较多薄弱环节。基础内大量沟道纵横交错,上下重叠,断面变化繁多,各部位刚度差别很大,最厚的部位有8.47m,最薄的部位只有0.26m,造型极其复杂。基础实际上是一个极不规则的多孔箱形结构,几何形状、外形尺寸的突变引起局部范围内应力显著增大,容易形成许多应力集中区。基础与基岩是多台阶接触,受到了严重的约束。
3)基础浇筑时,正值盛暑,施工时也曾采取了一些降低混凝土浇筑温度和降低水化热的措施,但效果并不好。在基础沟道里设置了2~3台风机进行散热,混凝土降温过快,引起了较大的拉应力。而混凝土抗压强度远大于抗拉强度,如果拉应力过大,混凝土虽在钢筋承担一部分拉力下不易被破坏,但很容易产生裂缝。
4)该地区气候颇为干燥,2~3个月内的混凝土收缩也很大,与前期的降温收缩叠加起来,达到了相当可观的数字,在强大的基岩约束下,引起严重开裂。
5)当地的砂石质量较差,砂细且含泥量大,降低了混凝土的抗拉强度,同时增大了混凝土的收缩。
6)施工养护不好。基础采取敞开式施工,浇筑混凝土后没有采取保温养护,也没有进行充分的湿养护,基础暴露于大气之中受风吹日晒,当冬天寒流到来时,温度突然变化,导致裂缝增多和扩展(温度的突变,使混凝土表面和内部的温度差突然变大,温度应力差变大,裂缝易增多和扩展)。
事故处理(www.daowen.com)
对于该基础各部位的裂缝,根据裂缝的特点、受力大小和动力负荷的频繁程度分别处理。
1.对宽度≥0.2mm裂缝的处理
1)对于不影响承载力的裂纹,进行封闭处理。
2)对于有强度要求的裂缝,采用化学灌浆补强。
3)对于重要受力部位,增加钢筋网,用细石混凝土加固,把各地脚螺栓连成一个整体。
4)对于有防水要求的部位,采用防渗堵漏措施堵塞裂缝。
2.对宽度<0.2mm裂缝的处理
对于大量表面裂纹(宽度<0.2mm),用环氧液涂面进行表面封闭。
预防措施
1)设计方面。孔洞、变截面和拐角处,应力集中易产生裂纹,因此在基础变截面和孔洞等部位,要设加强构造钢筋;基础底面不应单纯地为了节约混凝土而设计成凹凸不平的形式;基础和基岩接触面做油毡沥青滑动层,消除岩基对基础的约束,释放应力。
2)施工方面。混凝土浇筑前,可以采取冷却骨料的措施,但入模后不应进行冷却,而应采取保温养护,多风季节还要采取防风措施,以及长时间保湿养护。
3)混凝土生产方面。注意采用合格的原材料,严格控制水胶比。
