事故简介

某经济特区为48层建筑，下部几层为大厅，由承重框架支撑上部剪力墙和其他荷载，梁的截面为2m×0.8m，跨度为5～8m，混凝土强度等级为C35～C45，12月施工。采用P.O42.5水泥配制，水泥用量为400～450kg/m³，混凝土坍落度约为220～240mm。浇筑后一个月左右，梁上出现多条垂直裂纹，宽度约0.2～0.3mm，楼梯间墙（厚60cm）也出现类似的垂直裂纹。

原因分析

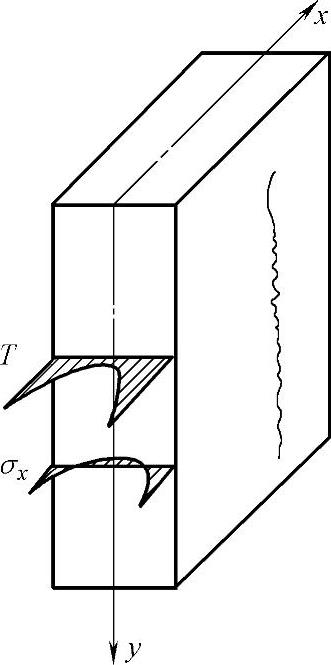

图1-4 混凝土墙体内温度T 及应力σ图

我国著名裂缝专家王铁梦教授在《建筑物的裂缝控制》一书中写到：“大梁中部的水化热温升实测为80℃左右，大梁施工时环境温度较低，混凝土冷却速度较快，预计内外最大温差约40℃，混凝土收缩在表面激烈发展，一个月混凝土的收缩变形在表面产生的拉应力为σ_x=41.61kg/cm²，而此时混凝土的抗拉强度R_f为25.5～28.5kg/cm²，致使混凝土开裂（图1-4）。混凝土在垂直和水平两个方向同样可能产生裂纹，但是由于垂直方向一般配筋较多，又有自重产生的垂直压力作用，故工程中很少见到水平裂纹。”

大梁截面配筋主要配置在受拉区，其次是受压区，中部水平腰筋极少（2m高梁只在中部有一根水平筋，不起任何作用）。(www.daowen.com)

事故处理

根据王铁梦教授的调查，在结构物的裂缝中，非贯穿的表面裂纹占60%～70%，开裂原因主要是变形引起的自约束应力。该裂纹对承载力无影响（自约束应力是自平衡应力，开裂后应力大部分消失），只需表面封闭。

预防措施

1）混凝土分层浇筑，使其在浇筑过程中散发一部分热量。

2）加强混凝土保湿、保温养护，使内外温度较均匀地共同降温，减少结构内外温差。

3）提高水平构造筋配筋率或采用高强度的钢筋作水平筋。
