OTN是 “Open （开放）、Transport（传输）、Network （网络）”的缩写，即开放的传输网络。

（一）OTN的性能特点

OTN的性能特点主要如下：

（1）能利用接口模块处理几乎所有的已有物理接口标准，以及特殊环境中的各种具体的通信协议。还能完全透明的传输各种不同类型的信息 （例如语音、数据、数字视频和LAN），有较高的可用性。它采用了光纤技术，传输距离几乎没有限制，对于许多延伸性的网络、地铁、轻轨等，OTN是一种比较理想的传输模式。

（2）对于传送语音、数据、压缩视频的专业网络和LAN而言，OTN系统有许多重要的优势：

1）OTN其独特的帧结构及传输方式是专为专网的应用而开发，十分适合轻轨这样相对封闭的专用网络。

2）拥有灵活、多样的业务接口卡，具有较强的业务接入能力。

3）业务的传输和接入设备融为一体，系统简化。

4）采用双环保护的网络拓扑结构，系统可靠性高。

5）具有灵活的网管功能。

6）在国内外地铁、轻轨工程上应用广泛，具有丰富的应用经验。

（3）系统适应性强。OTN随配了广泛的接口卡，随着特定需求增长以及标准的进化，不断会发展出新的工业标准和规范接口，OTN可以同步适应这些标准的发展，因而是比较理想的系统平台之一。

（4）OTN网络架构基于如下4种主要的系统组件：

1）光纤骨干、OTN节点、供用户接入系统已用的接口卡、网络管理系统 （NCC网络控制中心）。(www.daowen.com)

2）双环路。OTN网络中的节点是以双点到点光纤主链路互连的，这些光纤构成了两个反向循环的环路。在正常工作时，所有连接设备都通过一个环路来传输数据，而第二个环路处于待机状态。不过，后者始终保持与第一个环路的同步以监视它的可用性。第二个环路主要用于后备，不过，在紧急情况下根据需要，它可以部分和全部替代完成所有的数据传输任务。

3）介质。OTN架构中很重要的一个组成部分是光纤光路体系。最终配置的OTN节点要考虑诸如传输介质、节点间距和拓扑结构等因素。对介质的考虑，可以在OTN中使用不同类型的光纤：50/124μm多模光纤、9/125μm单模光纤。对于较长的距离，单模光纤就成为唯一的选择，而总衰减是决定性因素。网络拓扑对最终的网络配置有非常重要的影响。

4）拓扑结构。从逻辑的角度和从物理的角度来看待网络拓扑结构：逻辑拓扑结构描述了信息在网络中传输经过的路径，而物理拓扑结构说明了节点和介质的排布和互连情况。

●逻辑拓扑结构。OTN首选的逻辑拓扑结构是双环路结构，因为它能提供较好的故障恢复能力。当设置为双环路拓扑，光纤的光路是封闭的，一旦发生光路开放 （光电断路），系统就会通过反馈对这种改变作出响应，指出故障状态。使用双光路环路可以确保高水平的服务、可靠性和可用性，系统能够自动修正网络中可能发生的各种故障。

●网络拓扑结构。一种逻辑拓扑结构可以通过不同的物理拓扑结构来实现：点对点、环形、星形、总线结构等，并且可以灵活地从一种拓扑改变为另一种拓扑。网络的物理拓扑结构对系统总体费用和可用性有重要影响。

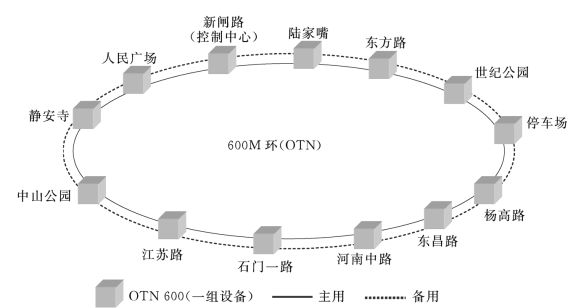

OTN是SIMENS的成员公司——比利时ATEA公司生产的传输设备，广州地铁1、2号线、上海地铁2号线均采用了OTN的方案，上海轨道交通2号线OTN组网图如图10-3所示。

图10-3　地铁2号线传输网络图

（二）OTN的不足

目前，OTN传输网方案有较大局限性，主要如下：

（1）使用范围较单一，多是应用在地铁这样的封闭通信系统。

（2）提供设备厂家唯一，不符合国际标准，网络建设与扩展受设备厂家制约程度较大。

（3）国产化难度较大，设备的技术支持及售后服务尚需依赖国外厂家，且价格较高，难度较大。
