城市轨道交通系统概论:受流装置及其种类

从接触导线(接触网)或导电轨(第3轨)将电流引入动车的装置称为受流装置或受流器。

受流装置按其受流方式可分为以下5种形式:

(1)杆形受流器。外形为两根平行杆,上部有两个受电轨 (导线),广泛用于城市无轨电车

(2)弓形受流器。形状如弓,属上部受流,弓可升可降,其接触有一根导线,下面有导轨构成电路,用于城市有轨电车。

(3)侧面受流器。在车顶的侧面受流,又称为 “旁弓”,多用于矿山装货物的电力机车上。

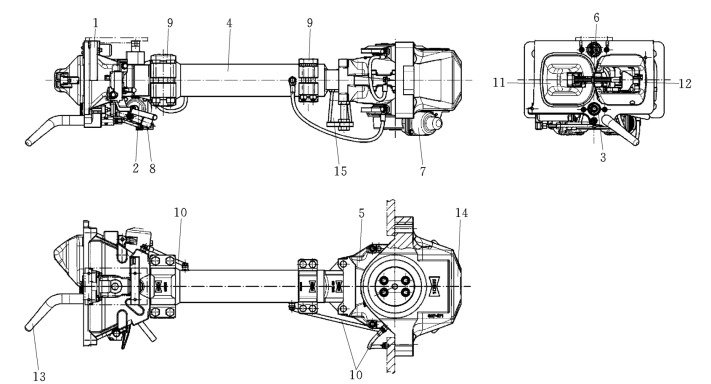

图7-11 半自动车钩图

1—车钩头;2—解钩气缸;3—空管接头;4—钩体;5—橡胶缓冲器牵引装置;6—电气接头;7—对中设备;8—附件;9—连轴接头;10—接地线;11—外锥面;12—内锥面;13—导向角;14—轴承支座;15—支撑弹簧

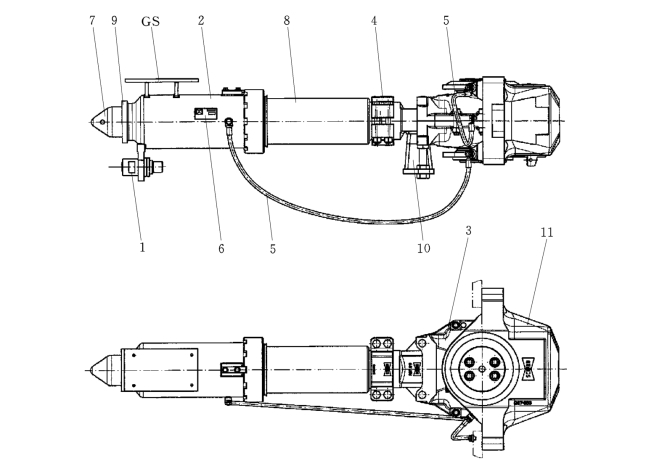

图7-12 半永久车钩A部分

1—空气管连接;2—车钩柄;3—橡胶缓冲器;4—套筒连接;5—接地线;6—铭牌;7—定心圆锥;8—缓冲器;9—套筒连接的套管;10—支撑弹簧;11—轴承支架;GS—通道支撑(www.daowen.com)

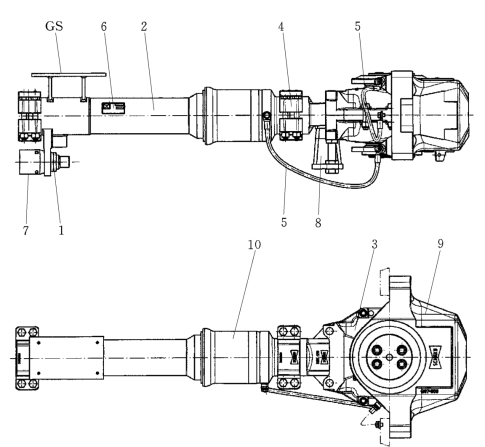

图7-13 半永久车钩B部分

1—空气管连接;2—车钩柄;3—橡胶缓冲器缓冲装置;4—套筒连接;5—接地线;6—铭牌;7—定心套;8—支撑弹簧;9—托座;10—软管;GS—贯通道支撑

(4)轨道式受流器。从底部导电轨受流,又称为第3轨受流,空间可得到充分利用,多用于速度较高的隧道列车运行。北京地铁及目前欧美大部分城市地铁均采用这种受流方式。

(5)受电弓受流器。属上部受流,形状如弓可升可降,适用于列车速度较高的干线电力机车上。上海地铁亦采用这种方式。

在受电制式上,目前世界上地铁发展较早的城市大都采用直流750V,个别有采用600V的。北京地铁为直流750V。上海地铁采用直流1500V,它与直流750V相比具有以下优点:可提高牵引电网供电质量,降低迷流数值,增加牵引供电距离,从而可减少牵引变电所数量;便于地铁线路实现地下、地面和高架的联动,图7-14为4种受电弓的结构。

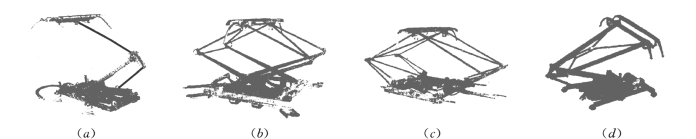

图7-14 受电弓的结构

(a)单臂弓;(b)菱形双壁弓;(c)交叉形双臂弓;(d)Z形双臂弓
