城市轨道交通车站按站台形式分类主要有以下3种,如图6-11所示。

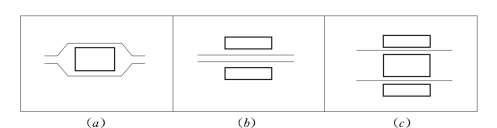

图6-11 站台布置形式
(一)岛式站台

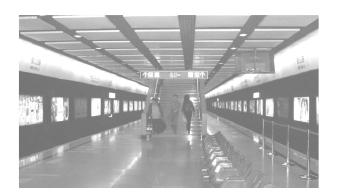

岛式站台位于上、下行行车线路之间,这种站台布置形式称为岛式站台。具有岛式站台的车站称为岛式站台车站(简称为岛式车站)。岛式车站是常用的一种车站形式。岛式车站具有站台面积利用率高、能灵活调剂客流、乘客中途改变乘车方向方便,不用通过楼梯或地道换边到另一侧站台(见图6-12),车站管理集中、站台空间宽阔等优点,因此,一般常用于客流量较大的车站。从图6-11 (a)中可以看到线路在站台两段形成了喇叭口状,列车进出站有一个S弯的两个反向曲线,同样列车编组的站台长度,岛式站台车站长度要比侧式站台车站长,一旦车站建造完成,要扩建延长站台长度则是很困难的。

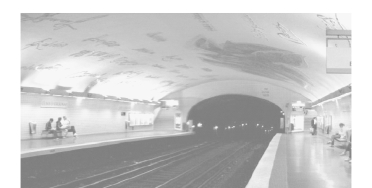

图6-13 巴黎大学城站侧式站台

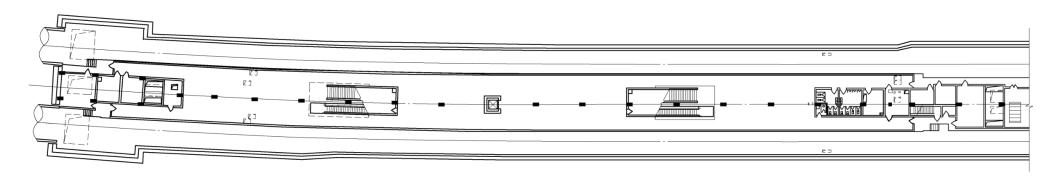

图6-14为某地下岛式车站平面图,点划线是轨道中心线,列车从左边线路进入车站很明显有一个喇叭口状,车站也呈喇叭口状,在该处安排车站用房。
(二)侧式站台
侧式站台位于上、下行行车线路的两侧,这种站台布置形式称为侧式站台。具有侧式站台的车站称为侧式站台车站 [简称为侧式车站,见图6-11 (b)]。侧式车站也是常用的一种车站形式。侧式车站站台上下行乘客可避免相互干扰,正线和站线间不设喇叭口,造价低,改建容易,但是站台面积利用率低,不可调剂客流,乘客中途改变乘车方向必须经地道、天桥、站厅或者更简易地使用进口楼梯平台作为换边通道。侧式车站管理分散,站台空间不及岛式宽阔(见图6-15~图6-18),因此,侧式站台多用于两个方向客流量较均匀(或流量不大)的车站。
图6-14 某地铁地下岛式车站平面
(www.daowen.com)

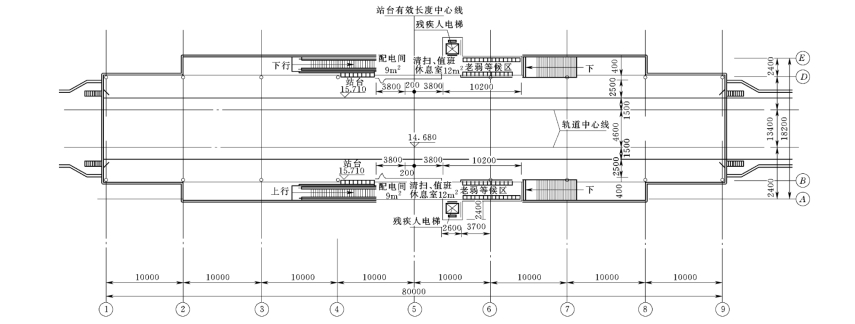

图6-15 某地铁侧式车站站台平面

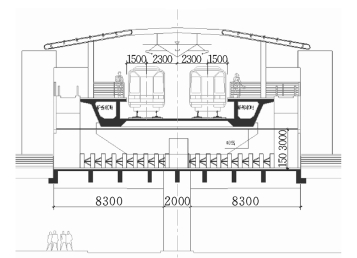

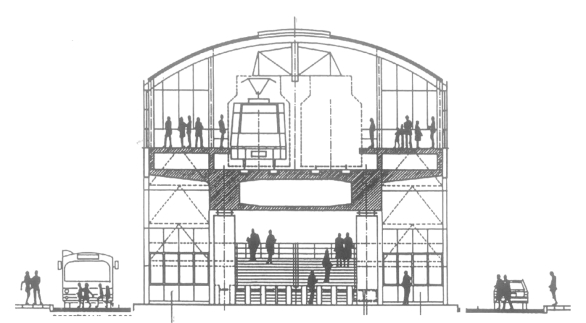

图6-16 某侧式车站以站厅层作为换边设计

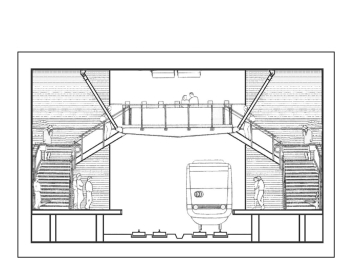

图6-17 某侧式车站天桥设计
图6-18 某地铁车站利用楼梯平台做换边平台
在侧式站台车站中很重要的问题是安全问题,改变乘车方向必须到另一侧站台,乘客为了图方便可能会横穿轨道,特别是在郊区的地面、高架车站,在这些站设置站台安全门是需要的(见图6-19)。这种安全门高约1.5m,由固定墙、平移门和自动控制系统组成。它与地下车站的屏蔽门有很大的区别:屏蔽门有节能和安全双重功效,开关都自动控制;而安全门则用于对环境、温度要求不太高的地面高架车站,由人工控制,主要起到保障乘客安全的作用,造价也只有屏蔽门的1/3。上海轨道交通5号线拟全线推广这种设施。
(三)岛、侧混合式站台
岛、侧混合式站台是将岛式站台及侧式站台同设在一个车站内 (见图6-20),具有这种站台形式的车站称为岛、侧混合式站台车站 (简称为岛、侧混合式车站)。岛、侧混合式车站主要用于两侧站台换乘或列车折返。岛、侧混合式站台可布置成一岛一侧式或一岛两侧式[见图6-11 (c)]。上海地铁4号线临平路车站设有站修和临时停车线采用了岛、侧混合式站台形式。

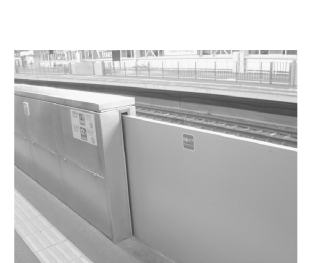

图6-19 地面和高架车站用安全门
图6-20 岛、侧混合式站台
