城市轨道交通系统概论:轨枕材料分类及特点

时间:2023-10-12 理论教育 版权反馈
【摘要】:轨枕按其材料可分为木枕、混凝土轨枕和钢枕等,现钢枕不被采用。但是在道岔、停车场等站线部位由于要求不等长的轨枕,混凝土轨枕尚难取代木枕。混凝土轨枕的特点是自重大、刚度大,与木枕线路相比其轨底挠度较平顺,故轨道动力坡度小。整体式轨枕整体性强,稳定性好,制作简便,是目前广泛使用的一种类型。轨枕间距也是轨道设计中的重要参数之一,其大小与每千米铺设的轨枕数量有关。

城市轨道交通系统概论:轨枕材料分类及特点

轨枕按其材料可分为木枕、混凝土轨枕和钢枕等,现钢枕不被采用。

1.木枕

木枕又称为枕木,是铁路上最早采用而且到目前为止依然被采用的一种轨枕。木枕主要的优点是弹性好,易加工,运输、铺设、养护维修方便,绝缘性能好;其缺点是易于腐朽和机械磨损,使用寿命短,且木材资源缺乏,价格比较昂贵,所以木枕已逐渐被混凝土轨枕所代替。但是在道岔、停车场等站线部位由于要求不等长的轨枕,混凝土轨枕尚难取代木枕。各种木枕的截面如图5-15所示。

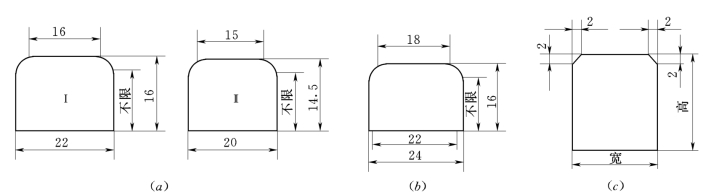

图5-15 普通木枕、道岔木枕及桥梁木枕断面形状(单位:mm)

(a)普通木枕;(b)道岔木枕;(c)桥梁木枕

2.混凝土轨枕

目前的混凝土轨枕都采用预应力式 (Prestressed Concrete,简称PC)轨枕,已得到各国广泛采用。按照其制造方法的不同可分先张法和后张法PC轨枕。配筋材料可以是高强度钢丝,也可以是钢筋。混凝土轨枕的特点是自重大、刚度大,与木枕线路相比其轨底挠度较平顺,故轨道动力坡度小。同时,列车通过不平顺的混凝土枕线路时,轨道附加动力增大,故对轨下部件的弹性提出了更高的要求,以提高线路减振性能。

混凝土轨枕按结构形式可分为整体式、组合式和短枕式,如图5-16所示。整体式轨枕整体性强,稳定性好,制作简便,是目前广泛使用的一种类型。组合式轨枕由两个钢筋混凝土块使用一根钢杆连接而成,其整体性不如前者,但钢杆承受正负弯矩的能力比较强,我国没有使用这种轨枕,但在欧洲使用得很广泛。我国铁路普遍采用的混凝土轨枕形式如图5-17~图5-19所示。

轨枕间距也是轨道设计中的重要参数之一,其大小与每千米铺设的轨枕数量有关。(www.daowen.com)

图5-16 混凝土轨枕

(a)整体式;(b)组合式

图5-17 新Ⅱ型轨枕

图5-18 ⅡZQ-C型桥枕

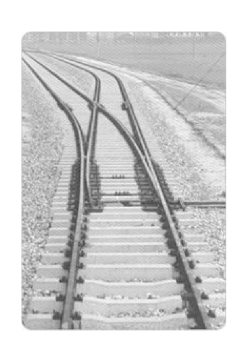

图5-19 道岔地段铺设的系列岔枕
