城市轨道交通系统概论车辆段及配线的设计原则

车辆段是车辆停放、检查、整备、运用和修理的管理中心所在地。若运行线路较长(超过20 km时),为了有利于运营和分担车辆的检查清洗工作量,可在线路的另一端设停车场,负责部分车辆的停放、运用、检查和整备工作。当技术、经济合理时,也可以两条或两条以上线路共设一个车辆段。

城市轨道交通除车辆保养基地外,尚有综合维修中心、材料总库和职工技术培训中心等基地,有条件时,尽量将它们与车辆段规划在一起。

(一)车辆段的主要任务

(1)列车在段内调车、停放、日常检查、一般故障处理和清扫洗刷。

(2)车辆的技术检查、月修、定修、架修和临修试车等作业。

(3)列车回段折返乘务司机换班。

(4)内部设备和机具的维修及调车机车的日常维修工作。

(5)紧急救援抢修队和设备。

停车场一般可装设有限的维修设备,不做月修以上的修理工作。

(二)车辆段的选址原则

(1)应避开居民住宅区、文化区与商业区等对环境质量要求较高的区域,要尽量选在市郊较空旷平坦地区,场地具有良好的排水条件。

(2)保证列车进出正线安全、便捷,停车线配置要尽可能使列车非营业运行最小。(www.daowen.com)

(3)要尽量避开工程地质和水文地质不良地段。

(4)对电力线路和各种管道的引入以及与城市道路的连接比较方便。

(5)车辆段及配线具有远期发展余地。

(三)站场布置形式示意

车辆段的主要生产设施包括大修与架修库、定修库、月修库、列检库、停车库、洗刷库、吹扫库、不落镟轮库、内燃机车库和试车线等,并配备相应的检修设施。

线路除设有上述各种用途的库线外,还有列车出入段线、牵出线、车底(空车列)停留线、检修线及综合基地内各种作业线、材料线及地面铁路专用线等。

根据车辆段内所需要的各种线路的使用功能和有效长度,并结合地形的具体情况,站场可布置成尽端式(见图4-14)和贯通式 (见图4-15)两种基本形式。一般贯通式站场列车可向两个车站同时收发车,列车出入车辆段比较灵活、方便、迅速,但占有场地较大。

图4-14 尽端式车辆段形式示意图

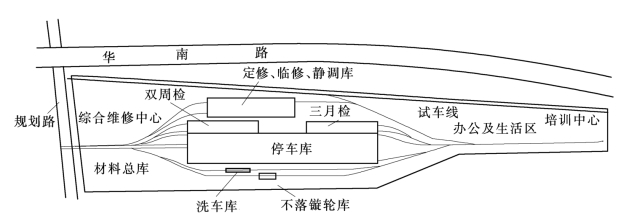

图4-15 贯通式车辆段形式示意图
