地下线与高架线的位置选择及规范

(一)地下线平面位置选择

图4-10 地下线设置位置示意图

轨道交通的地下线路位于城市规划道路红线范围内,是常用的线路平面位置形式。它的特点是对道路红线范围以外的城市建筑物干扰较小。图4-10为地下线的三种代表位置。

A位:地铁线路居城市主干道中心,对两侧建筑物影响小,地下管网拆迁较少,有利于地铁线路截弯取直,减少曲线数量,并能适应较窄的道路红线宽度。缺点是当采用明挖法施工时,破坏了现有道路路面,对城市交通干扰大。

B位:地铁线路位于慢车道和人行道下方,能减少对城市交通的干扰和对机动车路面的破坏。

C位:地铁线路位于待拆的已有建筑物下方,对现有道路及交通基本上无破坏和干扰,地下管网也极少。但房屋拆迁及安置量大,只有与城市道路改造同步进行,才十分有利。

在某些条件下,轨道交通地下线路置于道路范围之外,可以达到缩短线路长度、减少拆迁、降低工程造价之目的。

(二)高架线平面位置选择(www.daowen.com)

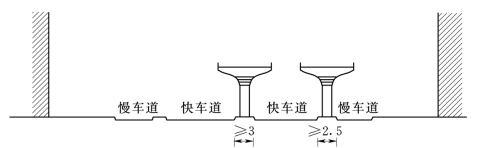

高架线路平面位置选择,较地下线路严格,自由度更少,一般要沿着城市主干道平行设置,道路红线宽度宜大于40m。在道路横断面上,轨道交通高架桥墩柱位置要与主干道行车分隔带配合,一般宜将桥柱置于分隔带上。如图4-11所示。

图4-11 高架线设置位置示意图

(三)地面线平面位置选择

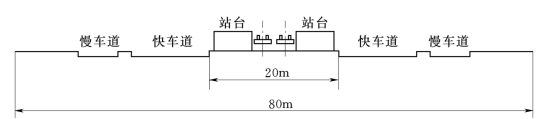

轨道交通地面线位于道路中心带上,带宽一般为20m左右。当城市快速路或主干道的中间有分隔带时,地面线设于该分隔带上,不阻隔两侧建筑物内的车辆按右行方向出入,不需设置辅路,有利于城市景观及减少轨道交通噪声的干扰,其不足处是乘客均需通过地道或天桥进入轨道交通站台。如图4-12所示。

图4-12 地面线设置位置(一)

轨道交通地面线位于快车道一侧,带宽一般为20m左右,如图4-13所示。当城市道路无中间分隔带时,该位置可以减少道路改移量,其缺点是在快车道另一侧需要修建辅路,增加了道路交通管理的复杂性。
