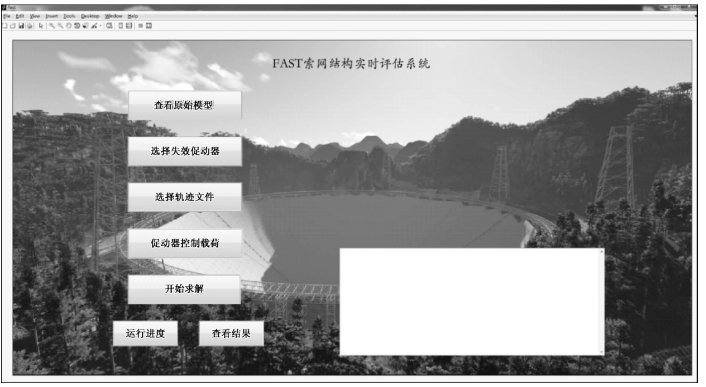

如图6-7为基于MATLAB软件开发的准实时评估系统平台界面，该界面综合了评估过程中所需要的若干参数，并可以将分析结果实时反馈在界面上，直观易懂，方便操作人员进行日常管理与维护工作。

准时实评估系统平台界面主要分为左侧的参数输入区域与右侧的结果显示区域，在实时评估过程中，需要输入的参数包括故障促动器的位置信息、轨迹序列文件、促动器的控制载荷条件等，而输出的可视化结果包括实时显示抛物面运行中心点位置，该工况是否发生异常（拉力超限、应力幅疲劳超限），以及该完整序列的最大面索拉力与对应单元、最大下拉索拉力与对应单元、最大应力幅及其位置等。

图6-7　基于MATLAB开发的准实时评估系统界面

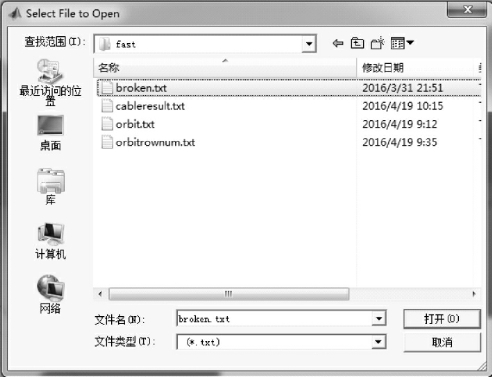

如图6-8为选择失效的促动器，以进行促动器故障对结构的影响分析。

图6-8　选择失效的促动器编号

如图6-9为程序运行过程的界面，有清晰的进度条显示出运算时间。

(www.daowen.com)

图6-9　分析过程界面（ANSYS仅在后台运行）

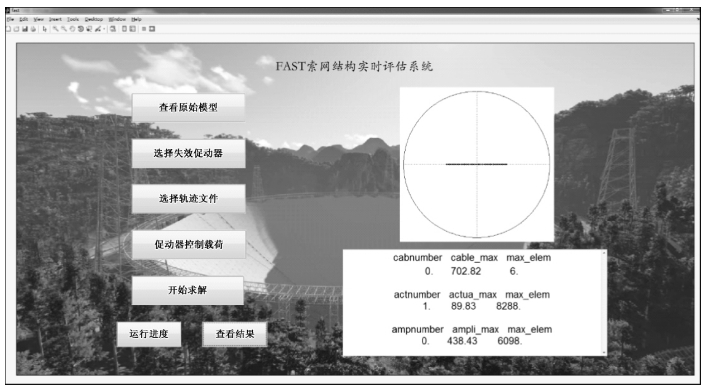

运行完成后，可以直接在MATLAB右侧界面查看到运行结果，上部为抛物面中心点主动变位过程曲线；下部为文本显示的实时分析结果，如图6-10所示。

图6-10　运行结果窗口显示

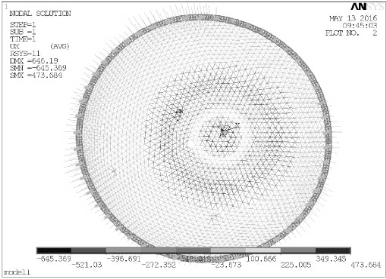

如果确有需求，也可以直接进入ANSYS软件，进一步查看需要的各种参数，包括详细的抛物面形状与位置、故障促动器所处区域、最大拉力所处位置等，如图6-11所示。

图6-11　利用ANSYS查看分析完成后的模型
