预运行分析模块主要包含三部分：前处理子模块、力学分析子模块和后处理子模块。

前处理子模块用于读入当日的抛物面工作序列，根据抛物面中心工作时所经过的节点形成一条完整的工作轨迹，并输入至模型中形成分析所需要的序列，节点的数量即分析时形成的工况数量。

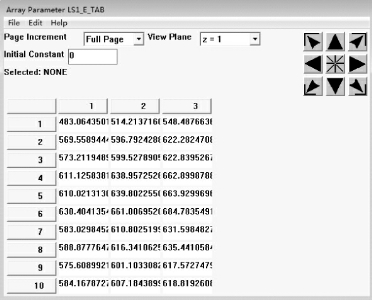

图6-4　全过程分析后形成的应力矩阵

力学分析子模块根据要求的误差限额，设置合适的迭代次数，按照预定工作序列进行全过程分析，并记录各步的索网应力，形成如图6-4所示的应力矩阵，其中列代表分析的工况编号，行则表示各促动器所对应的单元号。

后处理子模块负责统计索网包括面索与下拉索的最大应力值及对应单元、最大疲劳幅值及其所处位置等，根据输入的面索与下拉索安全荷载进行超限判断，依据应力幅最大值进行超限判断，并将判断结果进行反馈。(www.daowen.com)

最大应力值及对应单元可根据图6-4进行处理，由整体应力矩阵分析每个单元在序列中的应力最大值，再得到整个序列过程中的应力最大值及对应单元号，具体流程见图6 5所示。

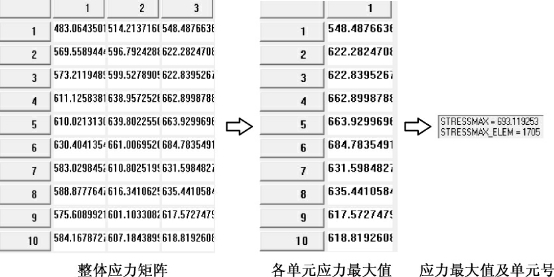

图6-5　数据统计流程

在对最大疲劳幅值进行检验时，预先对500个抛物面中心节点工况逐一进行分析，得到每个单元的最大应力值αmax与最小应力值αmin，作为公共数据储存进模型中；实时序列求解得到的序列最大应力值与最小应力值满足以下条件视为合格：
