1）承载能力极限状态验算

经过分析，可得各杆件按照强度和稳定验算的应力比结果（图5-94～图5-97）。

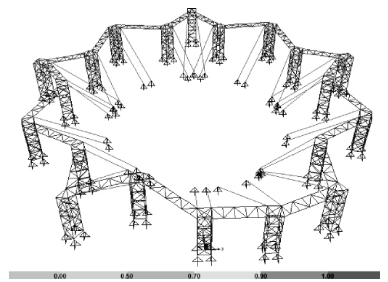

图5－94　塔架结构应力比（整体）

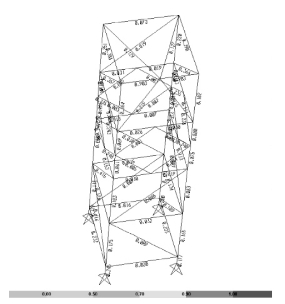

图5-95　塔架结构应力比（猫道塔架）

图5-96　塔架结构应力比（导索塔架）

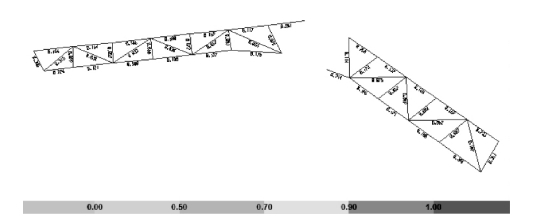

图5-97　塔架结构应力比（平面桁架）

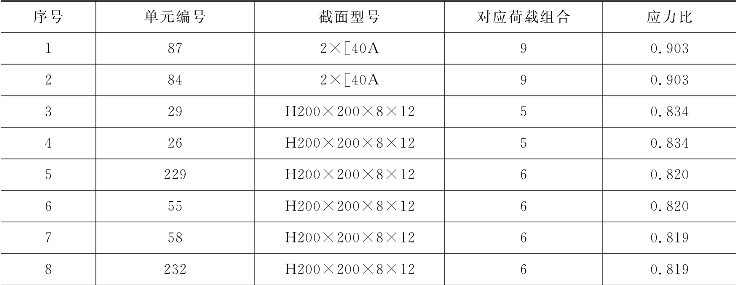

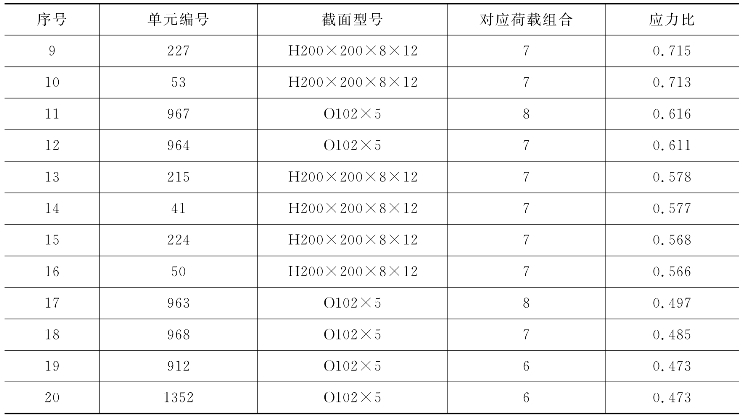

根据验算结果，从塔架在各种荷载组合下的最不利应力比中，取出应力比最大的20个构件单元的验算结果（表5-24）。

表5-24　塔架计算应力比最大的20个构件单元的验算结果(www.daowen.com)

续表

由验算结果可见，应力比最大值为0.903，出现在猫道调节端处，对应荷载组合9，即沿猫道安装扩展部分的结构索，猫道索下端拉力达到最大值时，对塔架结构受力最不利；应力比超过0.7的构件均为导索独立塔架的立柱；绝大多数构件的应力比均在0.5以下。各荷载组合下，背索的拉力均在拉索破断力的0.5倍以下，均满足要求。

2）正常使用极限状态验算

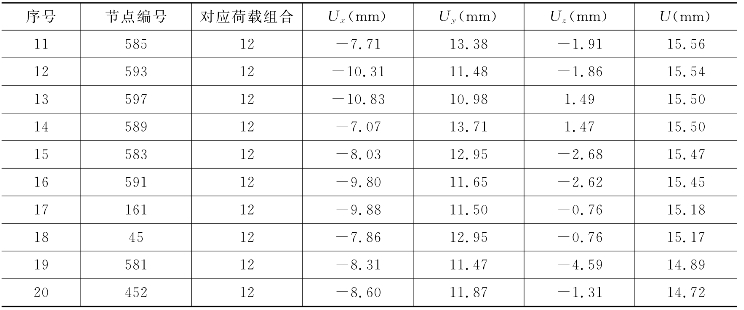

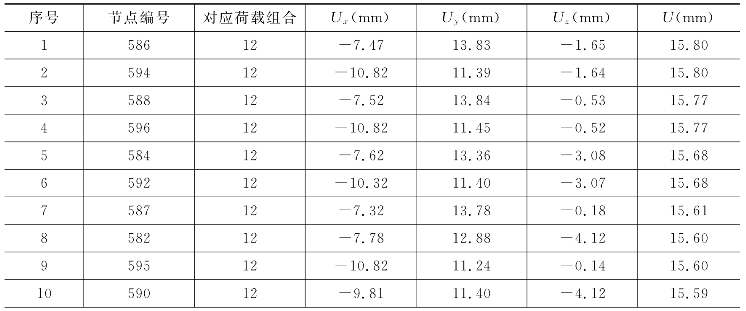

根据验算结果，从塔架在各种荷载组合下的最不利变形中，取出位移最大的20个节点的位移值（表5-25）。可见，塔架结构在正常使用极限状态的荷载组合中，在荷载组合12下结构变形达到最大，即沿导索安装结构索，导索下端拉力达到最大值时，对塔架结构变形最不利，最大位移值为15.80mm。由15.8／8 000＝1／506，得塔架正常使用极限状态验算满足要求。

表5-25　塔架位移最大的20个节点的位移值

续表
