1）结构荷载

通过对沿导索牵引安装区和扩展部分安装区进行施工过程分析，可得到导索和猫道索对下锚固点的作用力。其中猫道索下端拉力最大值近80t，导索下端拉力最大值近30t。通过导索和猫道索分析结果，本书针对塔架施工过程分析时，主要考虑以下荷载和作用（图5-92）：

（1）结构自重DEAD，即独立塔架、平面桁架和背索总重。

（2）猫道受力最不利时作用在猫道塔架上的力F1（设水平力为100t，竖向力为20t）。

（3）猫道自重作用下在猫道塔架上的力F2（设水平力为20t，竖向力为4t）。

（4）导索受力最不利时作用在导索塔架上的力F3（设水平力为40t，竖向力为15t）。

（5）导索自重作用下在导索塔架上的力F4（设水平力为8t，竖向力为3t）。

（6）加在背索上的预应力。其中猫道塔架的背索定义为PRET1拉索组；塔架平面图中向内凹的10个导索塔架的背索定义为PRET2拉索组；其余5个导索塔架的背索定义为PRET3拉索组（图5-93）。

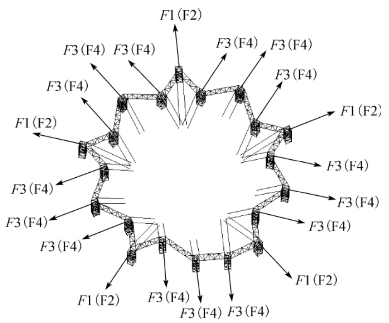

图5-92　塔架荷载示意图

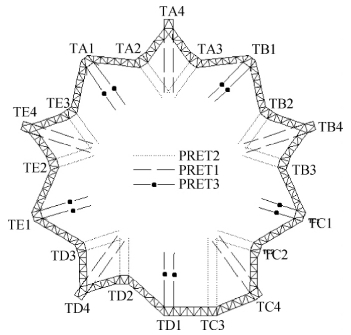

图5-93　背索拉索组分布(www.daowen.com)

2）荷载组合

根据施工过程设定多组荷载组合，对模型进行施工过程分析（表5-23）。各荷载组合的意义如下：

（1）荷载组合1：张拉PRET2拉索组的背索，考虑塔架重力有利作用下，分析塔架的受力情况。

（2）荷载组合2～3：张拉PRET2拉索组的背索，导索和猫道索安装完成后，考虑塔架重力不利及有利作用下，分析塔架的受力情况。

（3）荷载组合4：张拉PRET2拉索组和PRET3拉索组的背索，考虑塔架、导索和猫道索重力有利作用下，分析塔架的受力情况。

（4）荷载组合5～6：张拉PRET2拉索组和PRET3拉索组的背索，导索下端拉力最大时，考虑塔架重力不利及有利作用下，分析塔架的受力情况。

（5）荷载组合7：张拉PRET1拉索组和PRET2拉索组的背索，考虑塔架、导索和猫道索重力有利作用下，分析塔架的受力情况。

（6）荷载组合8～9：张拉PRET1拉索组和PRET2拉索组的背索，猫道索下端拉力最大时，考虑塔架重力不利及有利作用下，分析塔架的受力情况。

（7）荷载组合10～13：施工过程中，关键阶段下，分析塔架的变形情况。

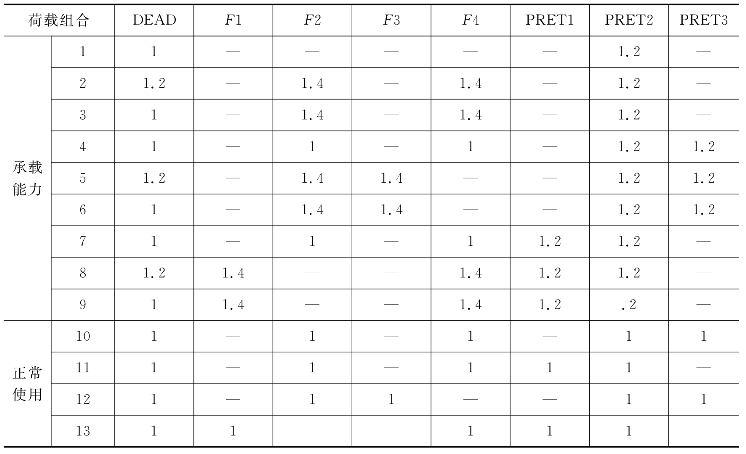

表5-23　荷载组合表
