1）分析软件和方法

采用ANSYS软件进行实体有限元模型的弹塑性分析。节点材料的力学性能见表4－26所示，初始弹性模量为2.06×105MPa，屈服后的弹性模量为6.18×103MPa，泊松比为0.3。

2）分析简图

分析简图见图4－90所示，拉力考虑竖向5°的偏转角。由于上、下板各承受一半的竖向力和水平力，因此取一块板进行有限元分析（图4－91）。

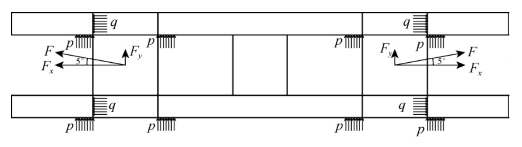

图4－90　分析简图

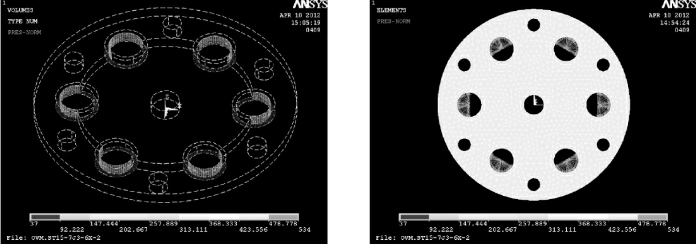

图4－91　有限元分析模型

3）承载力分析结果

分别在0.4、1.0、1.5和2.0倍标称破断力的作用下，节点的最大等效应力、竖向位移和销孔径向位移见表4－28及图4－92～图4－98所示。可见：

（1）在径向力和竖向力的共同作用下，在销孔承压侧和中心受拉面存在较大的应力。

（2）在2.0倍拉索标称破断力范围内，最大竖向位移和销孔最大径向位移与拉力基本呈线性关系。

（3）在1.0倍拉索标称破断力的作用下，连接板处于弹性应力状态，最大等效应力接近屈服强度。

（4）在2.0倍拉索标称破断力的作用下，连接板最大等效应力尚未达到抗拉强度。

总之，该连接板能满足在1.0倍拉索标称破断力作用下处于弹性应力状态，极限承载力能达到2.0倍拉索标称破断力。

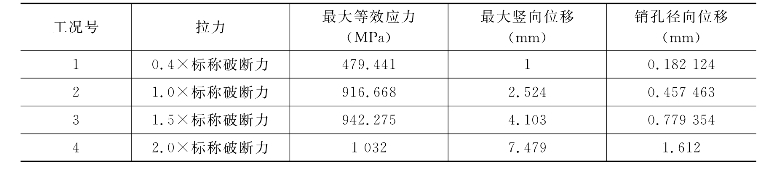

表4－28　应力和位移统计表(www.daowen.com)

图4－92　荷载－最大等效应力曲线

图4－93　荷载－最大竖向位移曲线

图4－94　荷载－销孔最大径向位移曲线

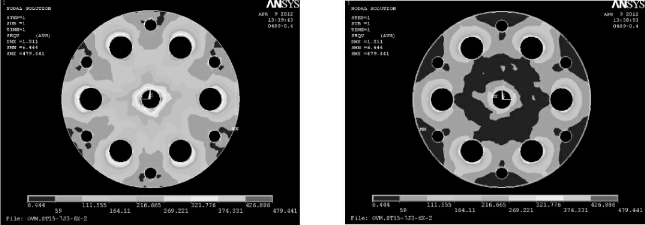

图4－95　0.4倍标称破断力下的节点等效应力图（MPa）

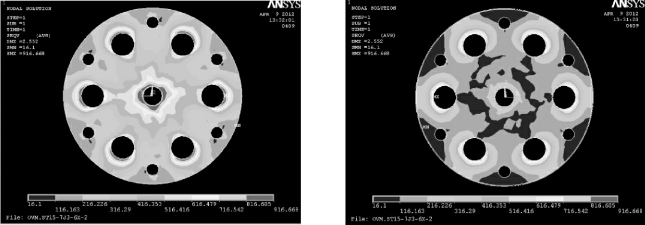

图4－96　1.0倍标称破断力下的节点等效应力图（MPa）

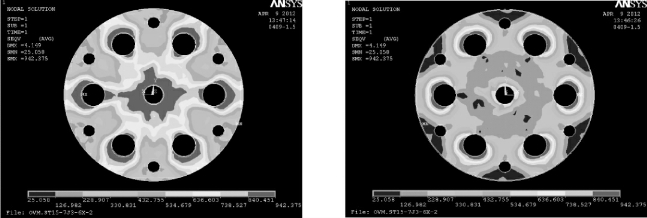

图4－97　1.5倍标称破断力下的节点等效应力图（MPa）

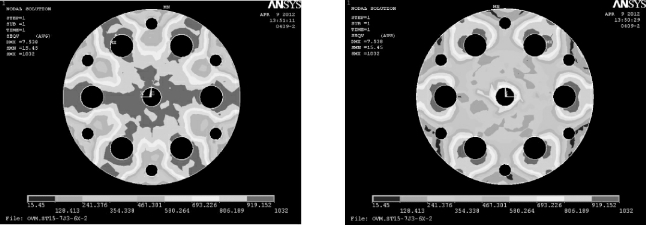

图4－98 2.0倍标称破断力下的节点等效应力图（MPa）
