FAST工程索网的节点与6根面索、6个反射面单元及1根下拉索相连。连接节点设计应考虑节点的重量、受力、强度、刚度等指标，并充分考虑加工、安装施工及后期可能的换索的便利性，对原节点形式（图4－4）予以优化。

1）材质

选用高强高性能42CrMo合金钢，其力学性能如表4－26所示：

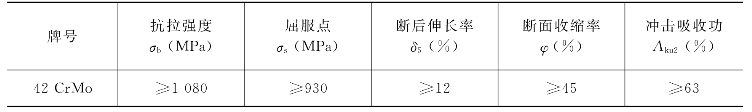

表4－26 42CrMo的力学性能（截面＜80mm）

2）索头连接件形式

为避免应力集中，提高索头连接件的抗疲劳性能，减轻重量，将叉耳式改为单耳式，且将关节轴承设置在单耳销孔内，见图4－87所示。

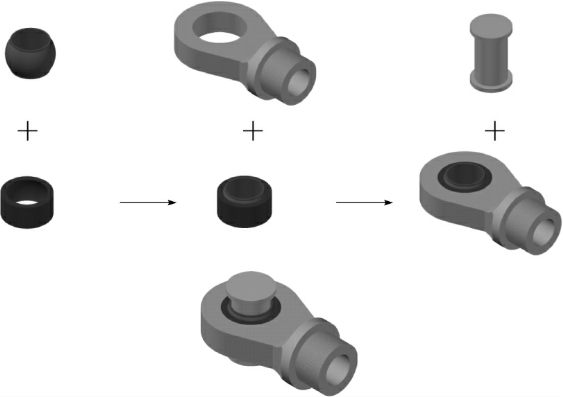

图4－87　单耳板索头（20.9kg，含轴销）

3）连接节点

采用装配式（非焊接）的节点形式，其构成包括：上圆板、下圆板、中空圆柱、上螺母和下螺母。上、下圆板上设置三种孔：拉索销孔、换索孔和中心孔；中空圆柱的上端设外螺牙，下端设内、外螺牙，见图4－88所示。

通过上、下螺母将上、下圆板固定在中孔圆柱上，上、下圆板与中空圆柱之间紧密配合；背架节点通过外螺牙固定在中空圆柱的上端；下拉索的连接耳板通过内螺牙固定在中空圆柱的下端，见图4－89所示。

优化后的索头连接件和节点具有以下优点：

（1）单耳式索头连接件，减少了应力集中现象，提高了抗疲劳性能，从而可减少尺寸，降低重量，同样也有利于连接节点。(www.daowen.com)

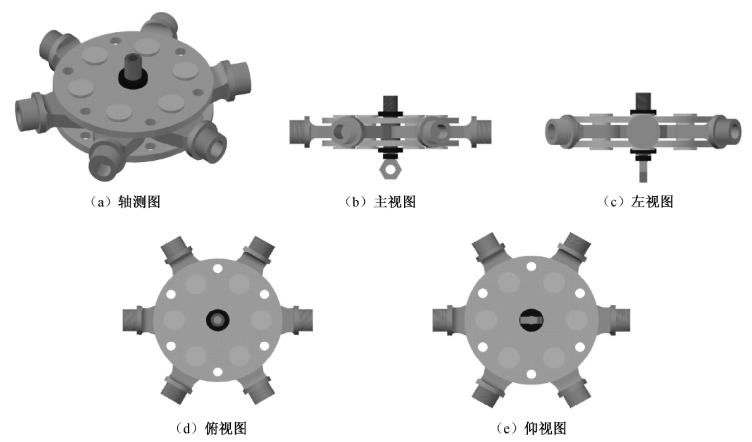

图4－88　节点OVM.ST15－7JD优化示意图

（2）圆板分为上、下两块，减少了单块厚度，提高了强度和抗弯性能。

（3）上、下圆板上的换索孔布置在圆板的外沿，既方便换索时工装索的临时锚固，也可减轻重量。

（4）上、下圆板和中空圆柱之间紧密配合，之间通过上、下螺母固定，有利于上、下圆板的对位和安装。

（5）连接节点各组件之间，以及连接板与背架、面索和下拉索之间均为装配式连接，无焊接，方便安装；布局紧凑合理，尺寸小，重量轻；连接节点各组件均便于机械加工，无需铸造。

以节点OVM.ST15－7JD为例，在满足1.0倍拉索标称破断力作用下节点处于弹性应力状态，2.0倍拉索标称破断力作用下节点不破坏的设计原则下，详见图4－89所示，节点重量见表4－27所示。可见连接节点的重量为85.6kg，小于100kg。

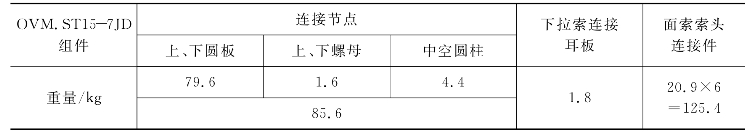

表4－27 OVM.ST15－7JD优化后的节点重量

注：密度以7.85t／m3计。

图4－89　节点OVM.ST15－7JD组件及组装顺序示意图
