（1）断索分析结果统计（表4－24）。

（2）典型工况的应力和位移时程

①工况2：断索两端节点号分别为294、4619，见图4－56～图4－63所示。

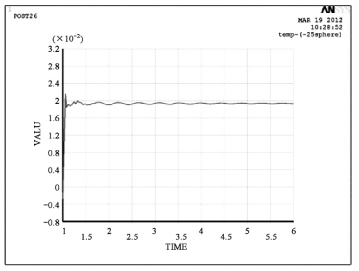

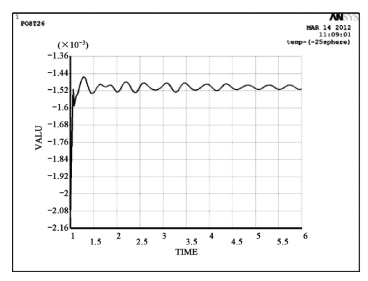

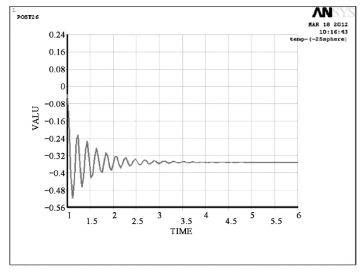

图4－56　节点294沿断索方向的位移（m）

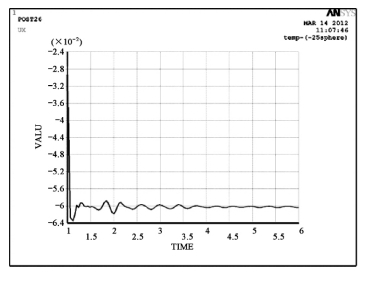

图4－57　节点294沿球面径向方向的位移（m）

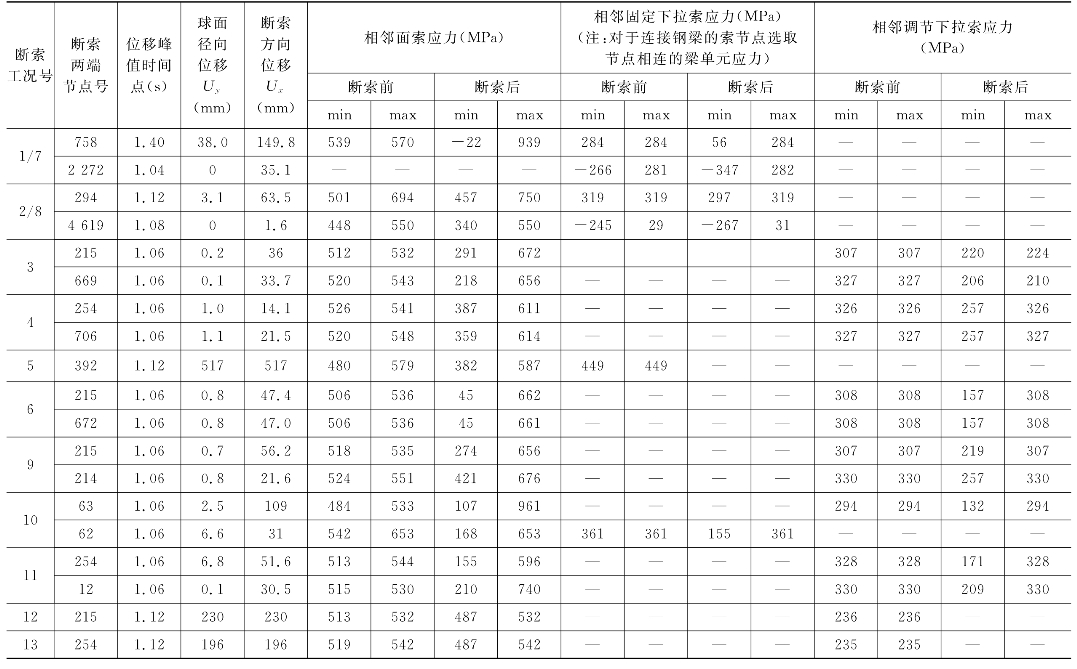

表4－2 4　断索分析结果统计

图4－58　节点4619沿断索方向的位移（m）

图4－59　节点4619沿球面径向方向的位移（m）

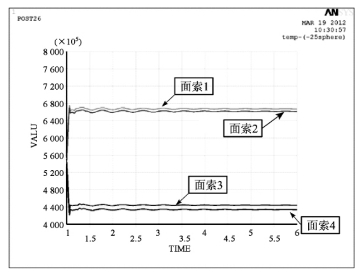

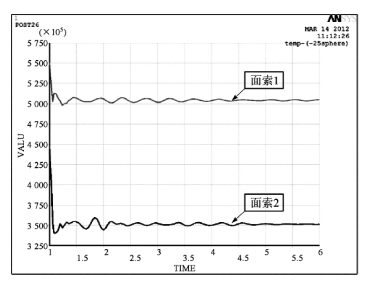

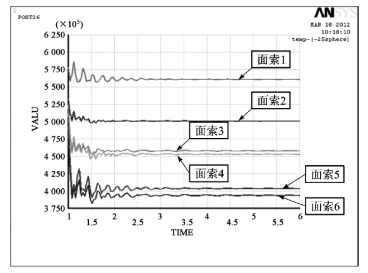

图4－60　与节点294相连的面索的应力（N／m2）

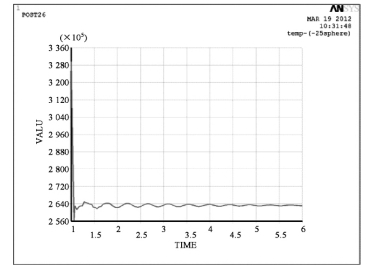

图4－61　与节点294相连的下拉索的应力（N／m2）

图4－62　与节点4619相连的面索的应力（N／m2）

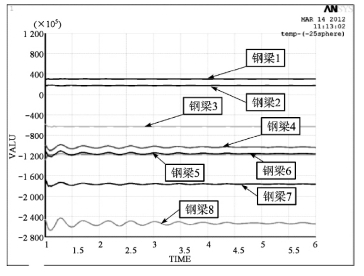

图4－63　与节点4619相连的钢梁的应力（N／m2）

②工况5：断索两端节点号分别为392、2744，其中，节点392沿断索方向的位移及与该节点相连的面索应力见图4－64和图4－65所示。

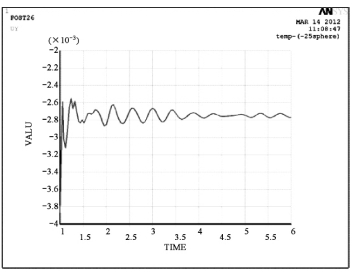

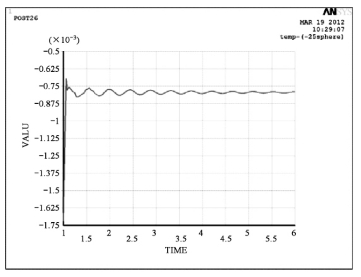

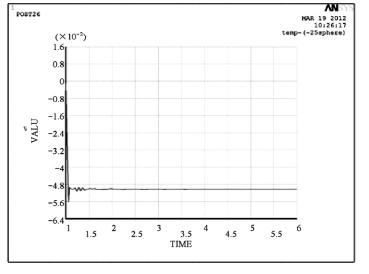

图4－64　下拉索节点392沿断索方向（即沿球面径向）的位移（m）

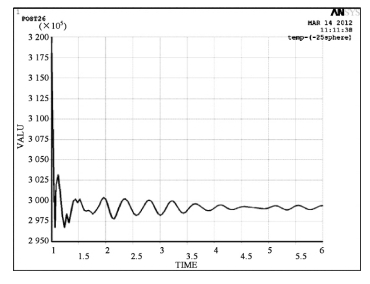

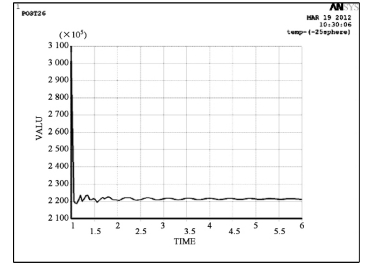

图4－65　与下拉索节点392相连的面索的应力（N／m2）

③工况9：断索两端节点号分别为215、214，见图4－66～图4－73所示。

(www.daowen.com)

图4－66　节点215沿断索方向的位移（m）

图4－67　节点215沿球面径向方向的位移（m）

图4－68　节点214沿断索方向的位移（m）

图4－69　节点214沿球面径向方向的位移（m）

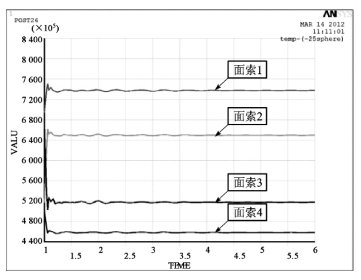

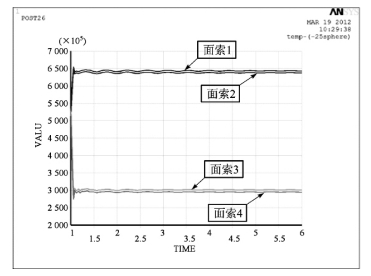

图4－70　与节点215相连的面索的应力（N／m2）

图4－71　与节点215相连的下拉索的应力（N／m2）

图4－72　与节点214相连的面索的应力（N／m2）

图4－73　与节点214相连的下拉索的应力（N／m2）

（3）典型工况断索后的应力和位移图

①工况11：断索单元编号I，见图4－74和图4－75所示。

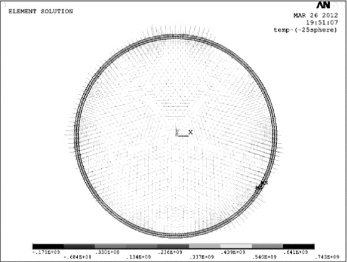

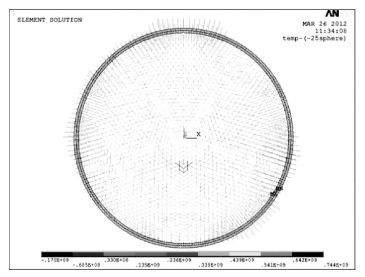

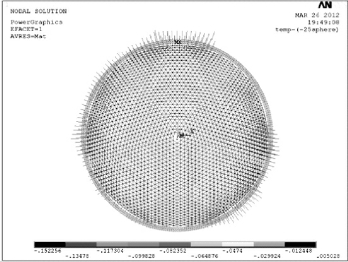

图4－74　断索后的应力图（N／m2）

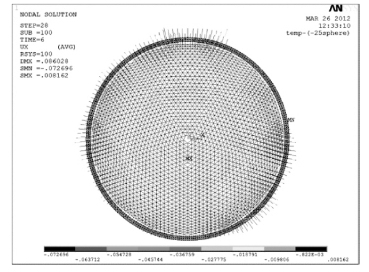

图4－75　断索后的径向位移（m）

②工况12：断索单元编号J，见图4－76和图4－77所示。

图4－76　断索后的应力图（N／m2）

图4－77　断索后的径向位移（m）
