分别计算温度为0℃、-25℃和+25℃时下拉索达到设计承载力时的极限风速。
1)分析参数
(1)考虑到风速大时,索网停止抛物面工作,因此初始索网形状取相应温变条件下的球面。
(2)下拉索设计承载力取:[σ]=1 860/2.5=744(MPa);[F]=260/2.5=104(kN)。
(3)结构整体风振系数取2.0。
(4)其他同4.5.2节。
2)分析结果和结论
分析结果见表4-22、图4-51、图4-52和图4-53所示,可见:
(1)由于初始索网形状取相应温变条件下的球面,因此温变条件对设计极限风压和风速的影响很小。
(2)在设计极限风压下,接近设计承载力的下拉索位于风向上游、靠近外环的局部。
(3)对比表4-22和表4-18,相对无风条件下,在极限基本风速下面索应力降低了10~60MPa。
(4)基于初始球面,在极限基本风速下索网球面最大径向位移约为-120mm。(www.daowen.com)
(5)归整后,极限基本风压可取0.35kN/m2,极限基本风速可取24m/s。

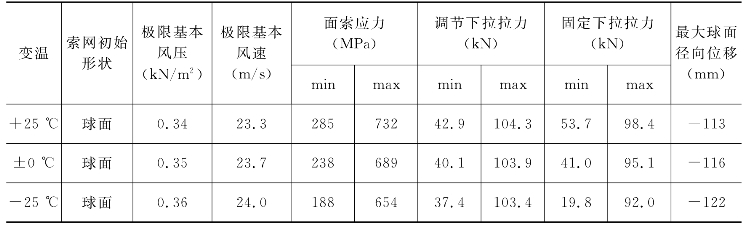

表4-22 不同温变条件下的设计极限风压和风速
注:基本风压和基本风速,是以索网中心下拉索的下端锚固点为基准地面标高,10m高度处的风压和水平平均风速。

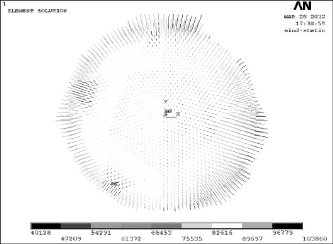

图4-51 0℃极限风速下的下拉拉力(N)

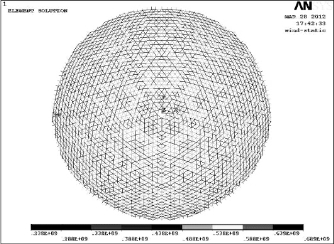

图4-52 0℃极限风速下的面索应力(N/m2)

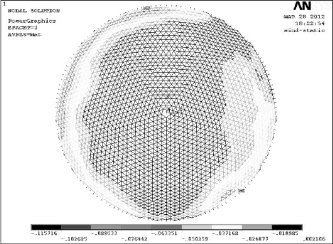

图4-53 0℃极限风速下的索网球面径向位移(m)
