FAST主动反射面索网设计与施工技术研究成果

1)不同温度条件下球面基准态和抛物面工作态的面索应力和下拉拉力统计

根据表4-4,可见:

(1)达下限的最不利工况出现在+25℃条件的工作态抛物面上凸部位,此处面索应力和下拉拉力均较小;在验算工况内,最小面索应力为47.2 MPa;最小下拉拉力为5.3kN,小于下限10kN。

(2)达上限的最不利工况出现在-25℃条件的工作态抛物面的下凹和边缘部位,此处面索应力和下拉拉力均较大;在验算工况内,最大面索应力为913MPa,大于容许应力744MPa(若增大面索规格,规格OVM.ST15-15J3能满足要求);最大下拉拉力为53.4kN,大于上限50kN。

(3)下拉索拉力超出了上限和下限,分别超出了-4.7kN和3.4kN。

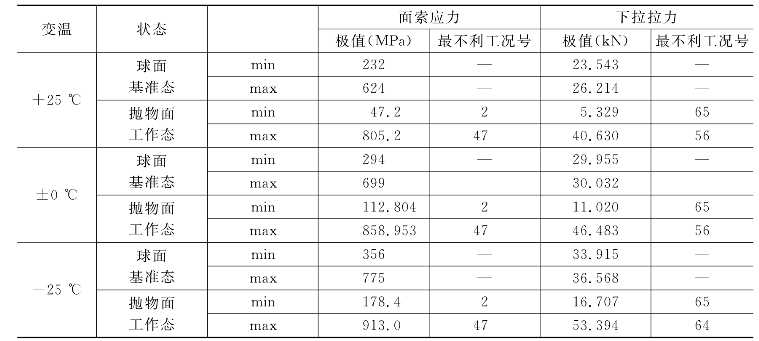

表4-4 基于周边全约束条件下的面索应力和下拉拉力统计表

注:验算工况的工作态抛物面中心,取球面中心点,以及与球面中心26°范围内的十分之一对称的面索节点,共65个点,见图4-14所示;工况号对应的曲面中心轴角度见表4-5所示。

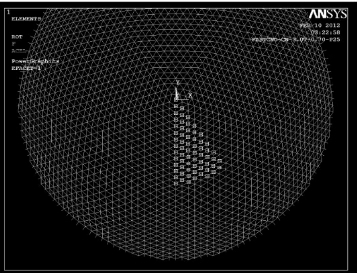

图4-14 验算工况的工作抛物面中心点

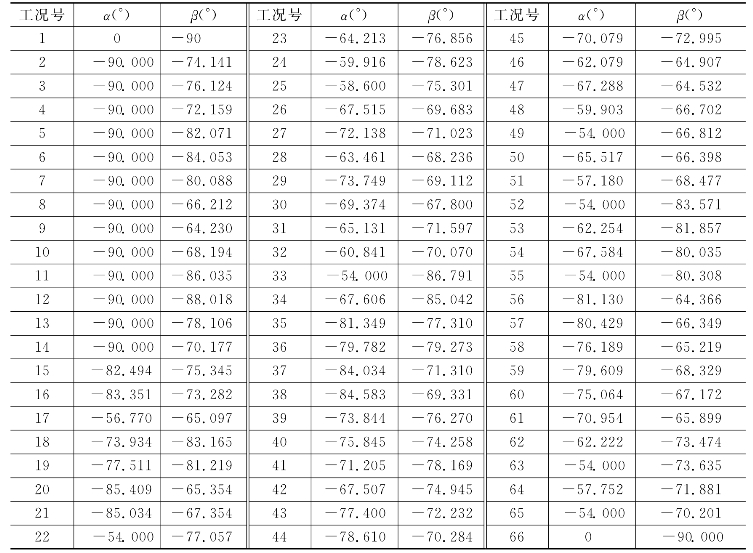

表4-5 工况号对应的曲面中轴线角度

注:工况均为抛物面工作态。中轴线角度基于球面中心的球面坐标系统,Z轴竖直向上。

2)达下限的面索应力和下拉拉力图(图4-15、图4-16)(www.daowen.com)

达到面索应力最小值的工况:+25℃,工作抛物面中心:α=-62.222°,β=-73.474°。

达到下拉拉力最小值的工况:+25℃,工作抛物面中心:α=-54.000°,β=-70.201°。

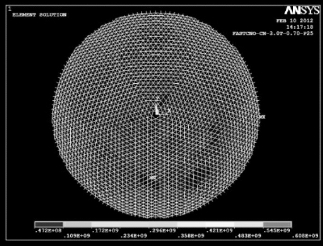

图4-15 达到最小值的面索应力图(N/m2

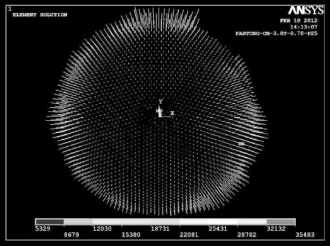

图4-16 达到最小值的下拉拉力图(N)

3)达上限的面索应力和下拉拉力图(图4-17、图4-18)

达到面索应力最大值的工况:-25℃,工作抛物面中心:α=-67.288°,β=-64.532°。

达到下拉拉力最大值的工况:-25℃,工作抛物面中心:α=-57.752°,β=-71.881°。

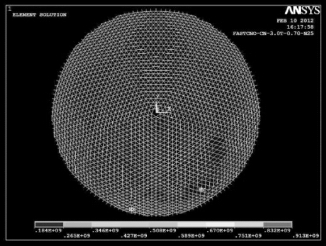

图4-17 达到最大值的面索应力图(N/m2

图4-18 达到最大值的下拉拉力图(N)
