1）OVM.ST型高应力幅拉索体系

索网优化选择OVM.ST型高应力幅拉索体系，见图4－2和图4－3所示。

图4－2　成品索体截面图

1—外层HDPE；2—镀锌钢丝；3—环氧涂层钢绞线；4—内层HDPE；5—填充绳；6—高强聚酯带

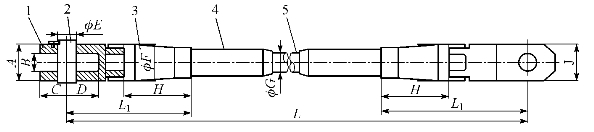

图4－3 OVM.ST型高应力幅拉索示意图

1—叉耳；2—铰销；3—锚具；4—密封筒；5—成品索

OVM.ST型应力幅拉索体系的主要技术性能指标为：

（1）静载性能达到《预应力筋用锚具、夹具和连接器》（GB／T 14370—2007）的要求：锚具效率系数ηa≥0.95，极限延伸率εapu≥2.0%。

（2）疲劳性能达到：上限应力为40%fptk、应力幅为500MPa、循环次数为100万次疲劳性能试验，拉索钢绞线无断丝。

（3）拉索弹性模量：E＝（1.9±0.1）×105MPa。

（4）防水性能：疲劳性能试验后将锚具浸入有色溶液中96h，没有有色液体进入锚具内部的钢绞线表面。(www.daowen.com)

（5）钢绞线性能：抗拉强度σb≥1 860MPa，在上限应力为40%fptk时疲劳应力幅达到550MPa，其他性能不低于《预应力混凝土用钢绞线》（GB／T 5224—2003）的要求。

（6）钢丝性能：抗拉强度σb≥1 860MPa、在上限应力为40%fptk时疲劳应力幅达到550MPa，其他性能不低于《预应力混凝土用钢丝》（GB／T 5223—2002）的要求。

2）OVM.ST型高应力幅拉索索网连接节点

索网结构中的连接索由连接节点相互连接而成，每个节点均连接6根高应力幅拉索及1根下拉索，其形状见图4－4所示。

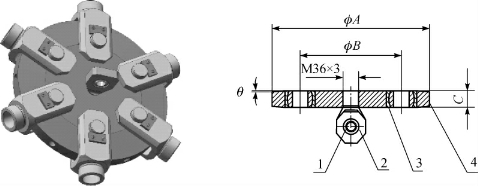

图4－4　索网连接节点示意图

1—下拉索关节轴承；2—下拉索叉耳；3—索网关节轴承；4—连接法兰

3）OVM.ST型高应力幅拉索体系及连接节点参数（表4－1）

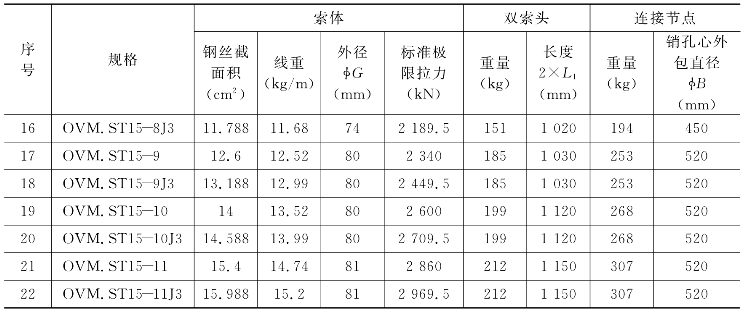

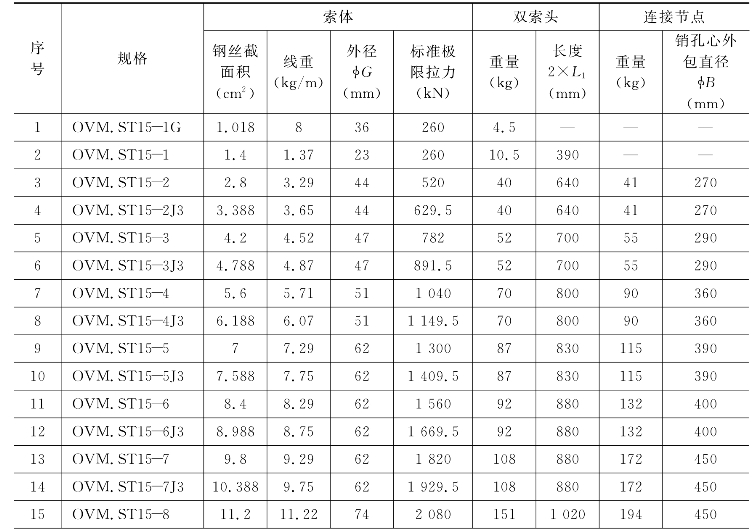

表4－1　OVM.ST型高应力幅拉索体系及连接节点参数

续表
