组装件试验包括三个部分:①试验安装及控制;②弹模测定;③疲劳加载。

1)试验安装及控制

根据FAST索网钢索的疲劳性能要求,对新型钢索组装件进行500MPa的200万次的疲劳加载试验。根据计算应力幅上限取0.45σb即744MPa,下限则为244MPa,拉索索体截面面积A为435mm2,所以对拉索施加106.1~323.6kN的荷载,根据这一要求,采用100T的MTS疲劳试验机。加载如图3-47和图3-48所示:

图3-47 新型钢索疲劳试验加载示意图

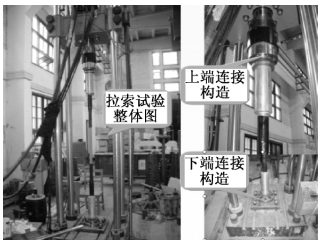

图3-48 新型钢索疲劳试验加载实体

图3-49 试验加载的电脑控制画面

MTS试验系统由加载系统、控制器、测量系统等部分组成。加载系统包括液压源、载荷框架、作动器、伺服阀、三轴试验系统及孔隙水压试验系统等;测量系统由机架力与位移传感器、测力传感器、引伸计、三轴室压力及位移传感器、孔隙水压力和位移等多种传感器组成;控制部分由反馈控制系统、数据采集器、计算机等控制软硬件组成,其中程序控制包括函数发生器、反馈信号发生器、数据采集、油泵控制和伺服阀控制等。MTS试验系统具有优异的手动及程序控制功能,可以通过站管理器软件设计不同的试验手段及加载方式,其每个内置的传感器均可以用作控制方式。

本次试验采用的是力控制的方式,根据反馈力值不断调整荷载值,使其位于106.1~323.6kN,从而保证疲劳试验的精度。其电脑控制画面如图3-49所示。

2)弹模测定(www.daowen.com)

疲劳试验加载前先对钢索进行弹模测定。根据疲劳荷载值,分级张拉索,每级400N,逐级从0kN张拉至100kN,得出拉索组装件的荷载-位移曲线(图3-50)。在这个过程中先预拉两次,闭紧上下两端的锁紧螺母及下端的螺栓

根据数据模拟出荷载-位移曲线,估算出弹模E=1.93×105MPa(这里忽略索头的变形,取索段的长度为两端各深入索头150mm,则总长1 800mm)。由此可见新型钢索的弹模在合理的范围内,可以进行正式的疲劳试验加载。

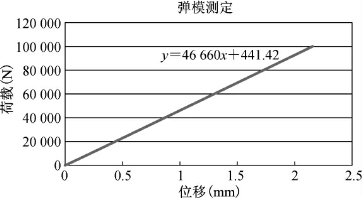

图3-50 测定弹模的荷载-位移曲线图

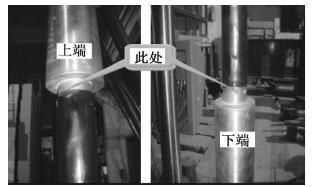

图3-51 试验终止索头情况

3)疲劳加载

通过MTS疲劳试验机对新型钢索施加疲劳荷载,控制加载频率为3Hz。试验现象:

加载到约33万次时,荷载-位移曲线发生两次连续的突变,第一次突变时没有听到声响,第二次突变时听到声响。加载到约38万次时,荷载-位移曲线发生第三次突变,同时听到声响。

试验在进行到约98万次时,上端索头的温度较高,考虑到频率的影响,把加载频率调整为2Hz继续加载。

试验进行到约110万次时,拉索变形加大,超过了疲劳机限定的值,且在这之前听到较大响声,至此疲劳试验终止,此时索头套筒部位温度较高,并且有胶体流出(图3-51)。试验共进行了108h。
