广联达精装算量软件GDQ功能介绍

时间:2023-10-11 理论教育 版权反馈
【摘要】:在每个装饰构件的图层中,均有“图层设置”功能。其他功能都是显示、隐藏与选中CAD图元相关的功能。图8-4 图层设置(三)2.“补画CAD线”功能当CAD图绘制不完整或者需要使用“选择内部点识别”功能识别时,却发现该区域不是封闭的。图8-6 补画CAD线(二)3.“推拉立面板”功能当天棚工程中有跌级天棚时,或者墙面上有突出墙面柱时,软件提供了“推拉”功能。

广联达精装算量软件GDQ功能介绍

1.“图层设置”功能

当导入的CAD图很大或导入了多幅图时,切换起来比较麻烦,或者要使用“选择内部点识别”时需要隐藏一部分CAD线,这时就可利用软件中的“图层设置”功能,对CAD图进行显示与隐藏。在每个装饰构件的图层中,均有“图层设置”功能。下面以楼地面图层为例进行说明。

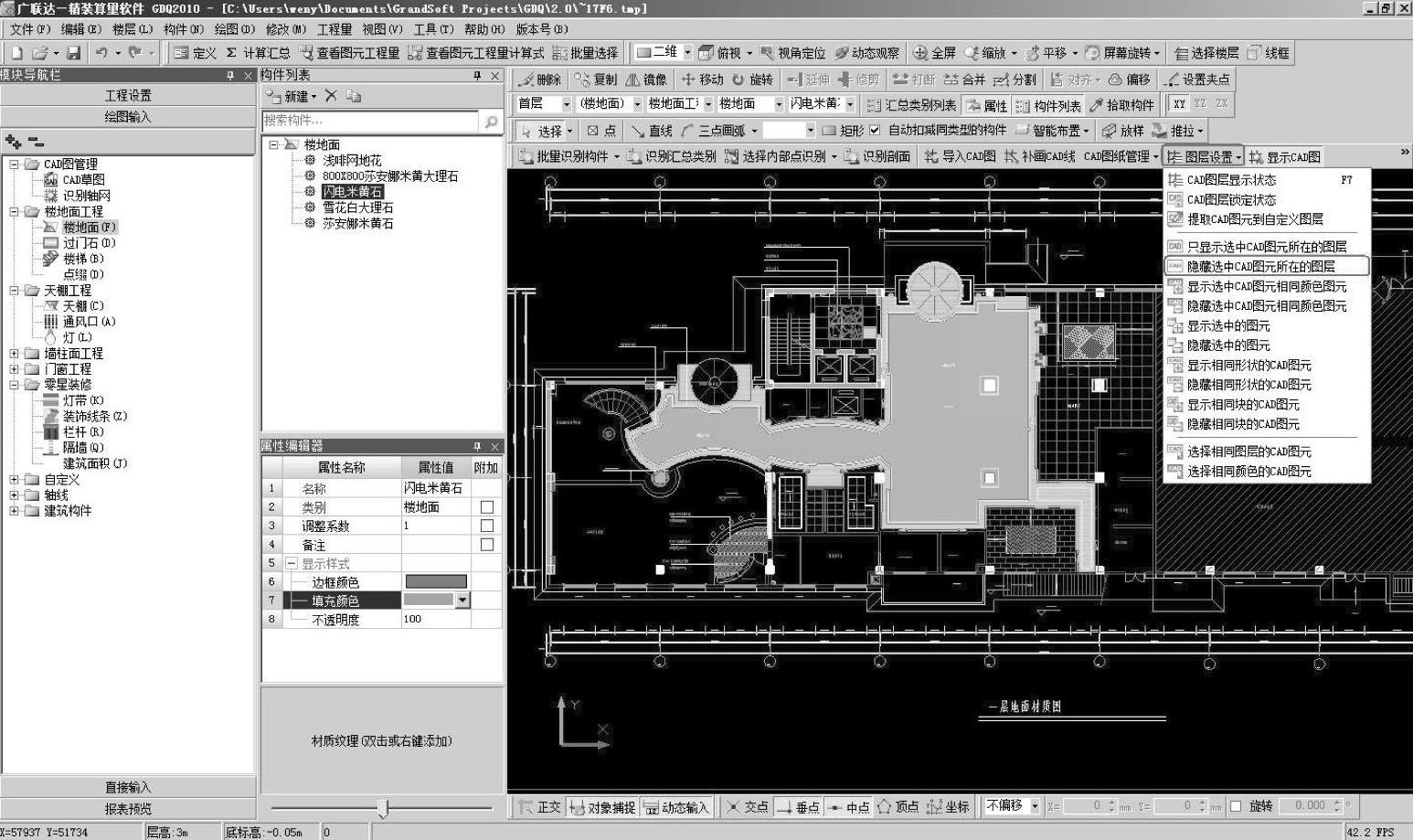

(1)单击“图层设置”按钮,弹出下拉菜单,如图8-2所示。


图8-2 图层设置(一)

1)“CAD图层显示状态”:对“CAD原始图层”和“已提取的CAD图层”进行显示与隐藏的控制。

2)“CAD图层锁定状态”:对已经提取的CAD图层进行锁定,锁定后的图元可以一直显示,但是不能被识别。

3)“提取CAD图元到自定义图层”:把CAD图元提取到自定义的图层,更方便显示、隐藏或者锁定。

(2)其他功能都是显示、隐藏与选中CAD图元相关的功能。下面以“隐藏选中CAD图元所在的图层”为例,单击“隐藏选中CAD图元所在的图层”按钮,如图8-3所示。


图8-3 图层设置(二)

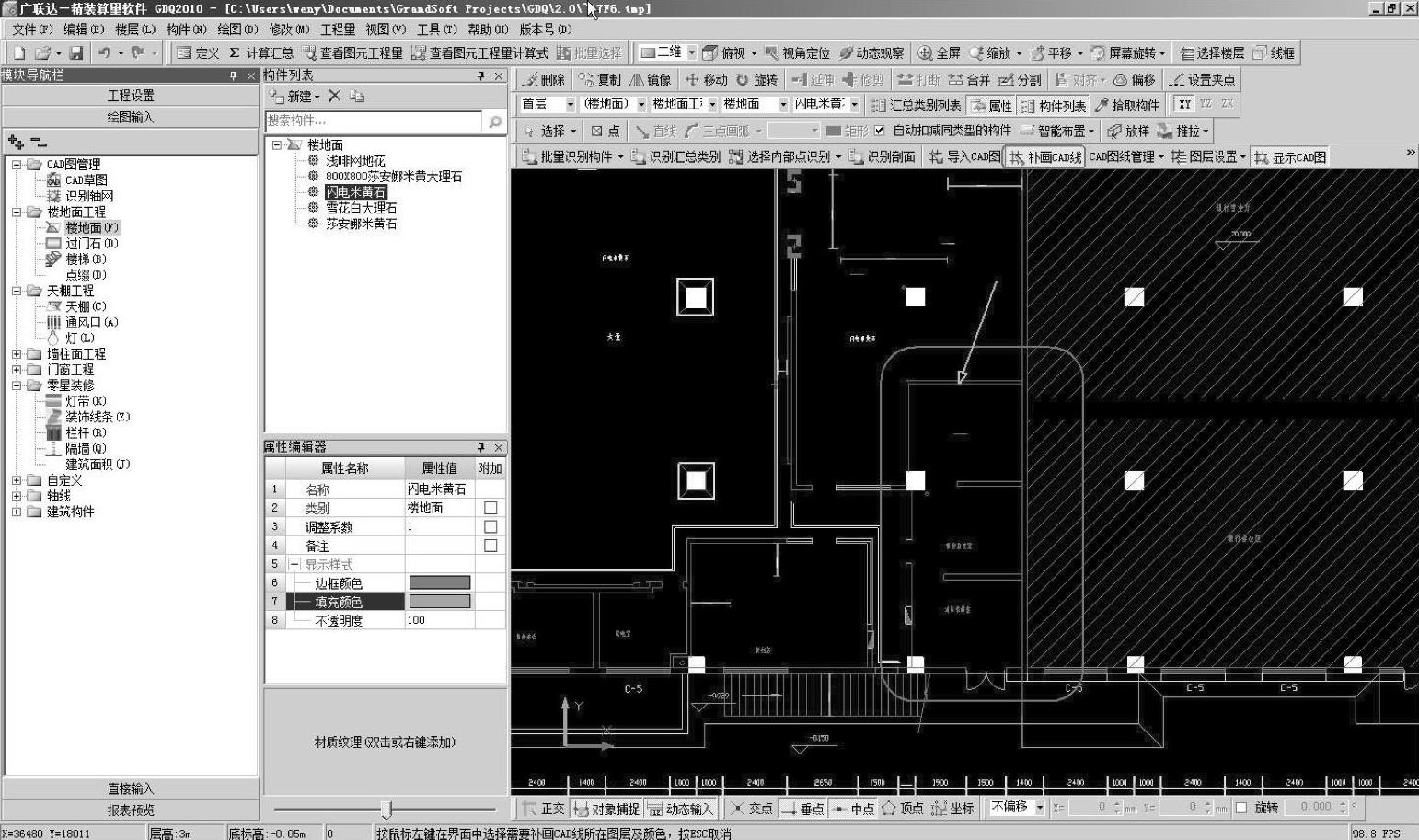

(3)单击异形大堂区域里的任意一条黄色线,右键确认,如图8-4所示。


图8-4 图层设置(三)

2.“补画CAD线”功能

当CAD图绘制不完整或者需要使用“选择内部点识别”功能识别时,却发现该区域不是封闭的。这时需要补画CAD线。在每个装饰构件图层中,都有“补画CAD线”功能。下面以楼地面图层为例进行说明。

(1)单击“补画CAD线”按钮,如图8-5所示。


图8-5 补画CAD线(一)

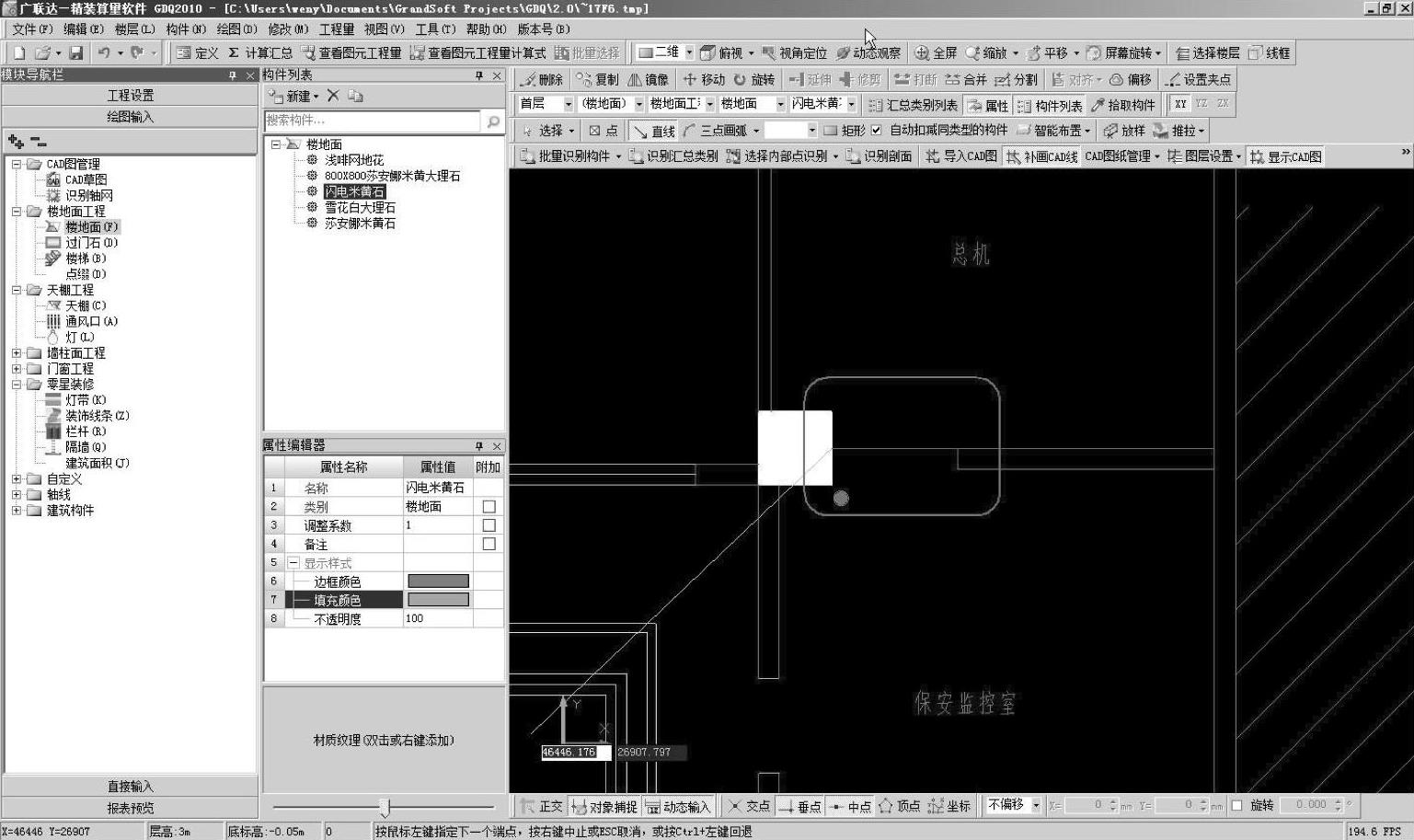

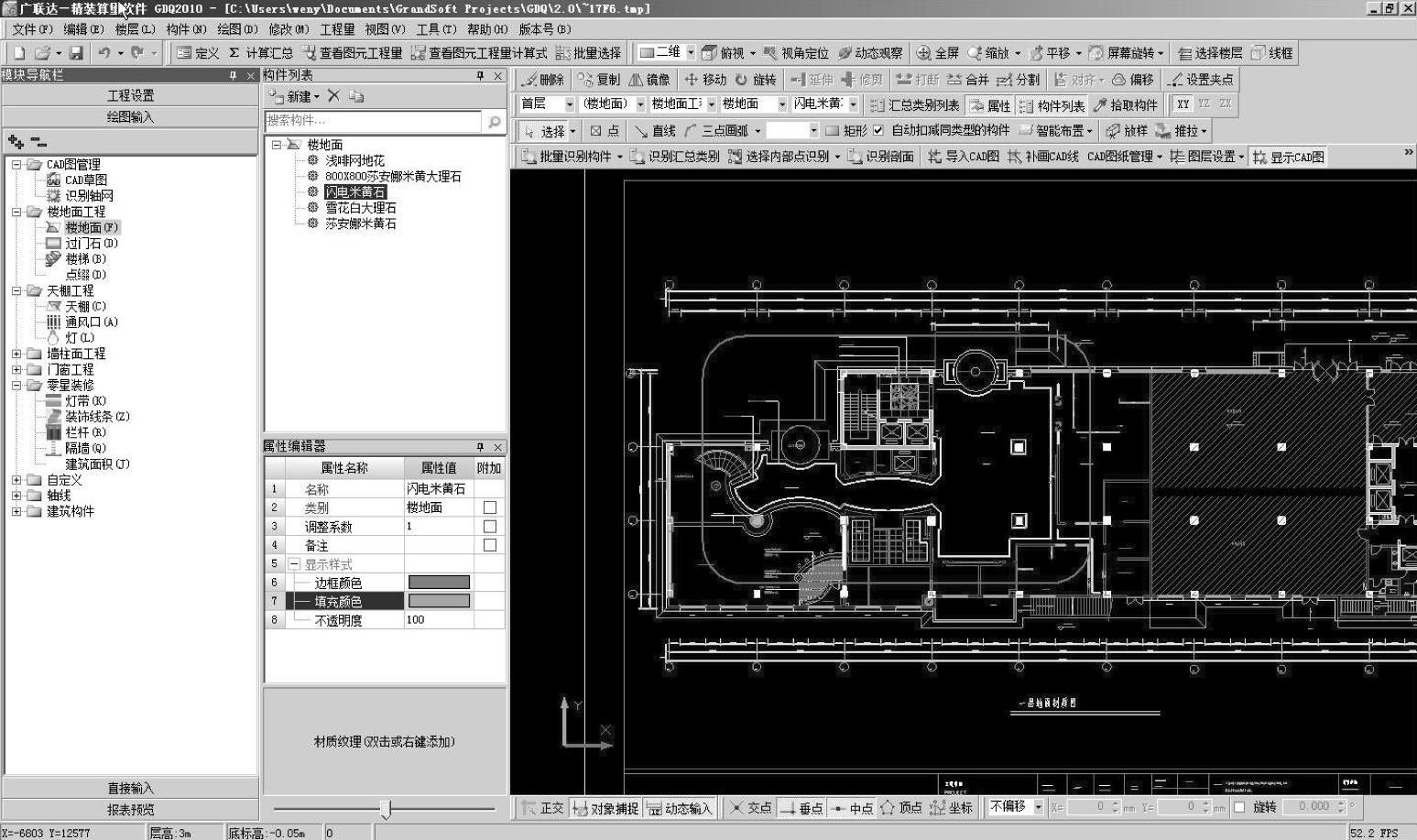

(2)选择要补画CAD线的图层,然后在需要补画的地方进行绘制,如图8-6所示。


图8-6 补画CAD线(二)

3.“推拉立面板”功能

当天棚工程中有跌级天棚时,或者墙面上有突出墙面柱时,软件提供了“推拉”功能。下面以处理跌级天棚为例进行说明。

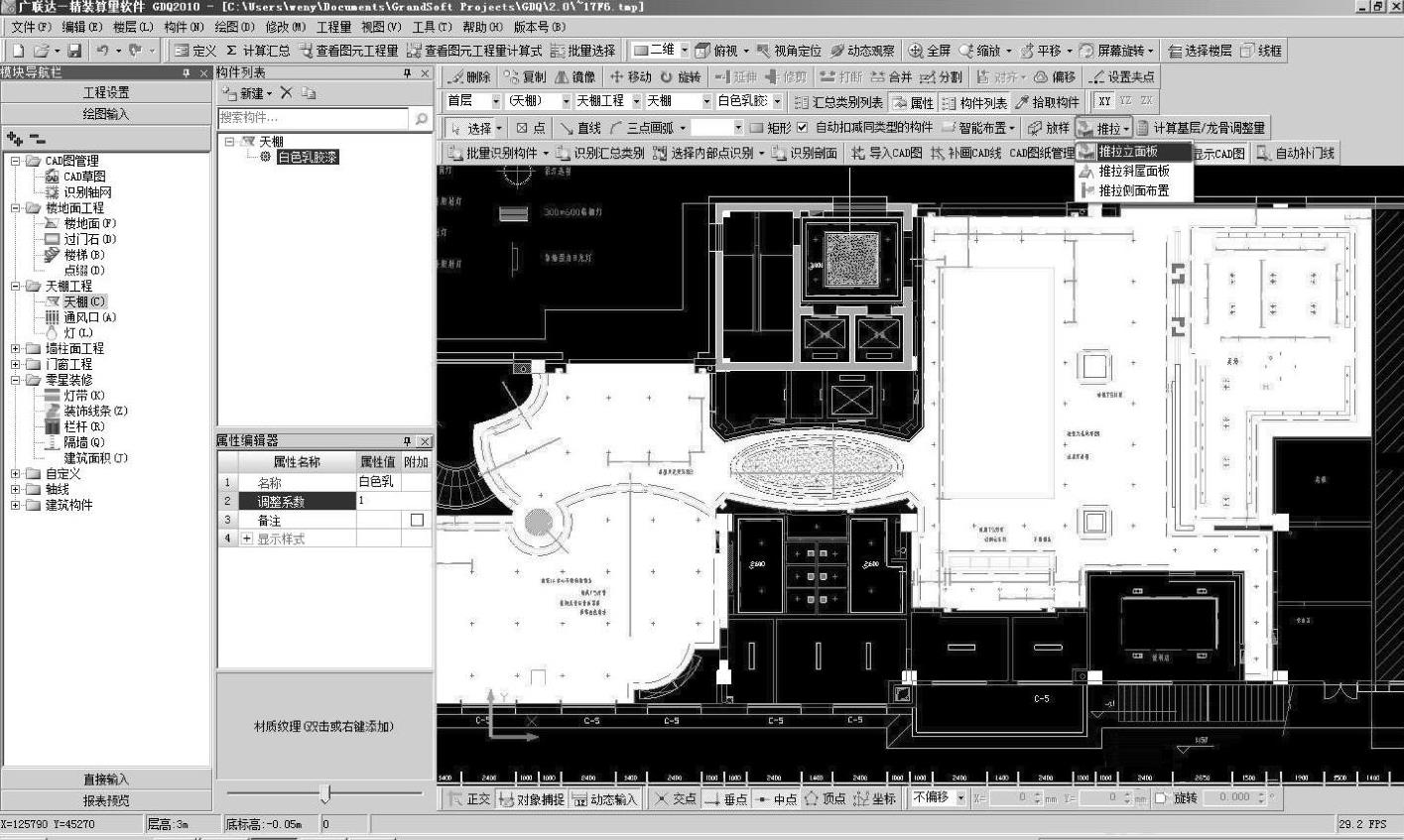

(1)单击“推拉”-“推拉立面板”按钮,会自动切换到“动态观察”状态,如图8-7所示。


图8-7 推拉(一)

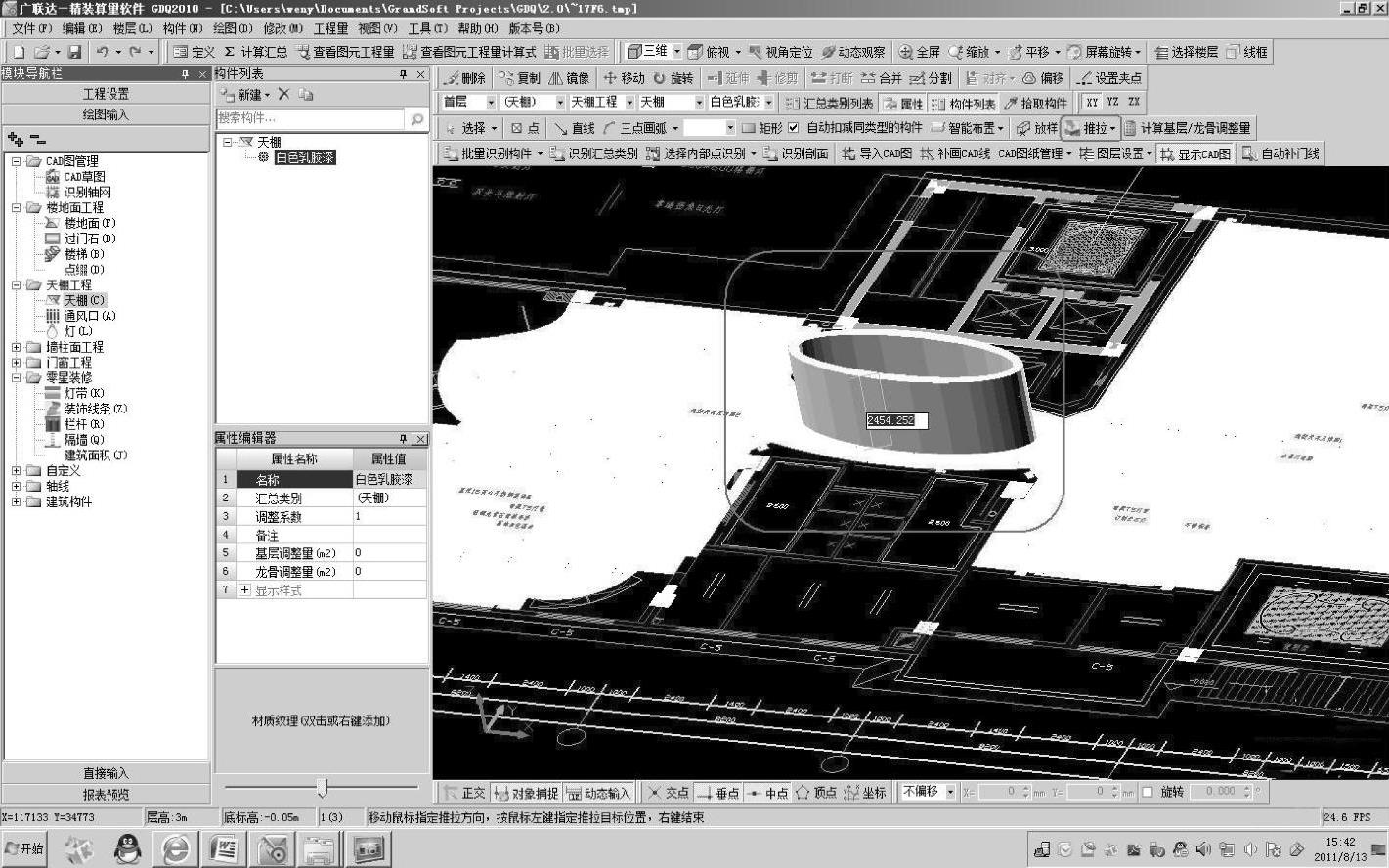

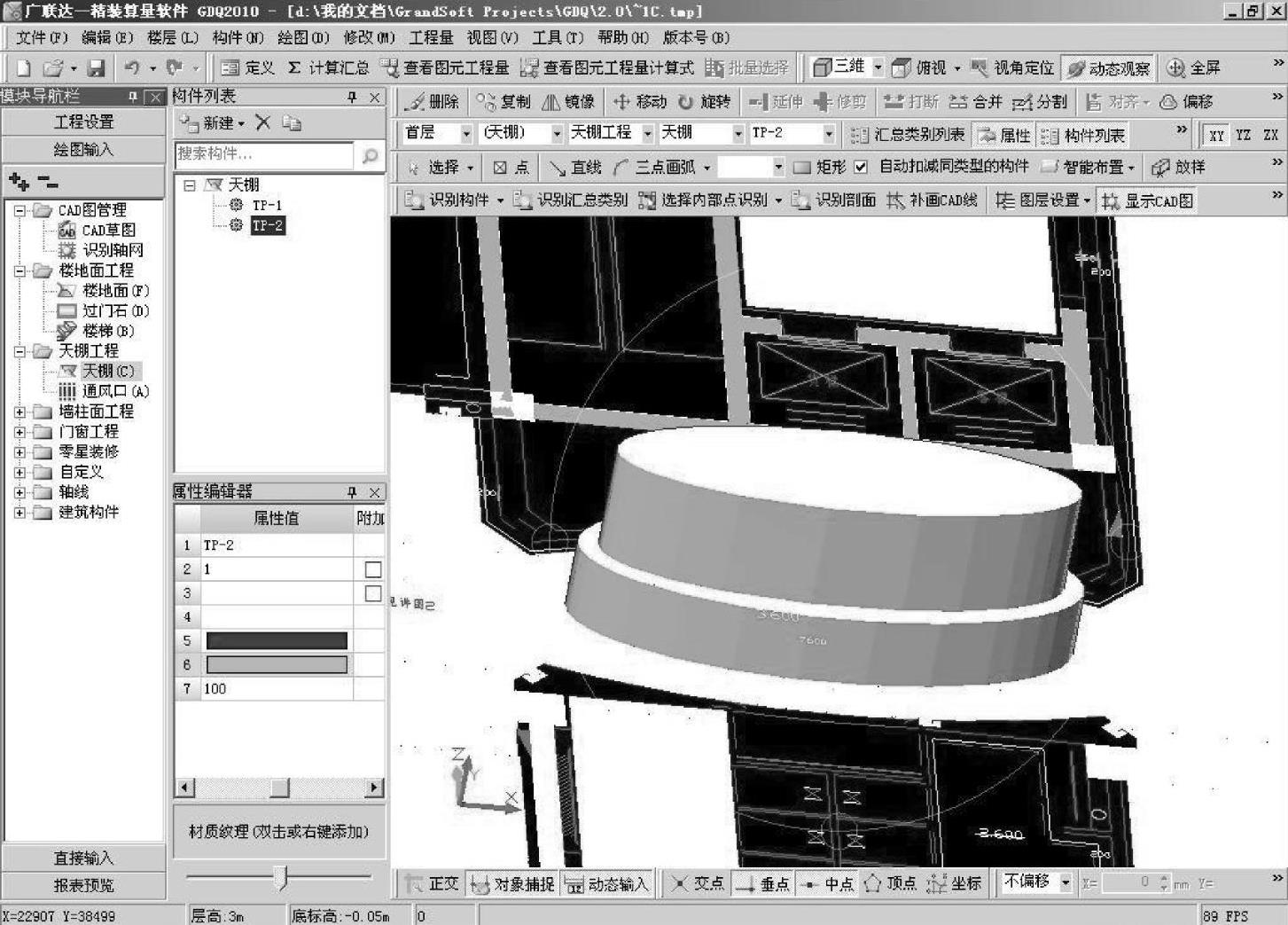

(2)鼠标左键点选要推拉的椭圆区域,右键确认。鼠标向上移动为向上推拉,鼠标向下移动为向下推拉,如图8-8所示。


图8-8 推拉(二)

(3)根据剖面图在动态输入框中输入每个跌级的高度,按<Enter>键确认。

小提示:“推拉立面板”功能产生立面板的原则是当两个图元有共边时,在共边上会产生立面板,没有共边的图元就不产生立面板。

4.“推拉斜屋面板”功能

在天棚工程中经常会遇到有斜屋面的情况,软件提供了“推拉斜屋面板”功能来解决这个问题。下面以天棚工程为例进行说明。

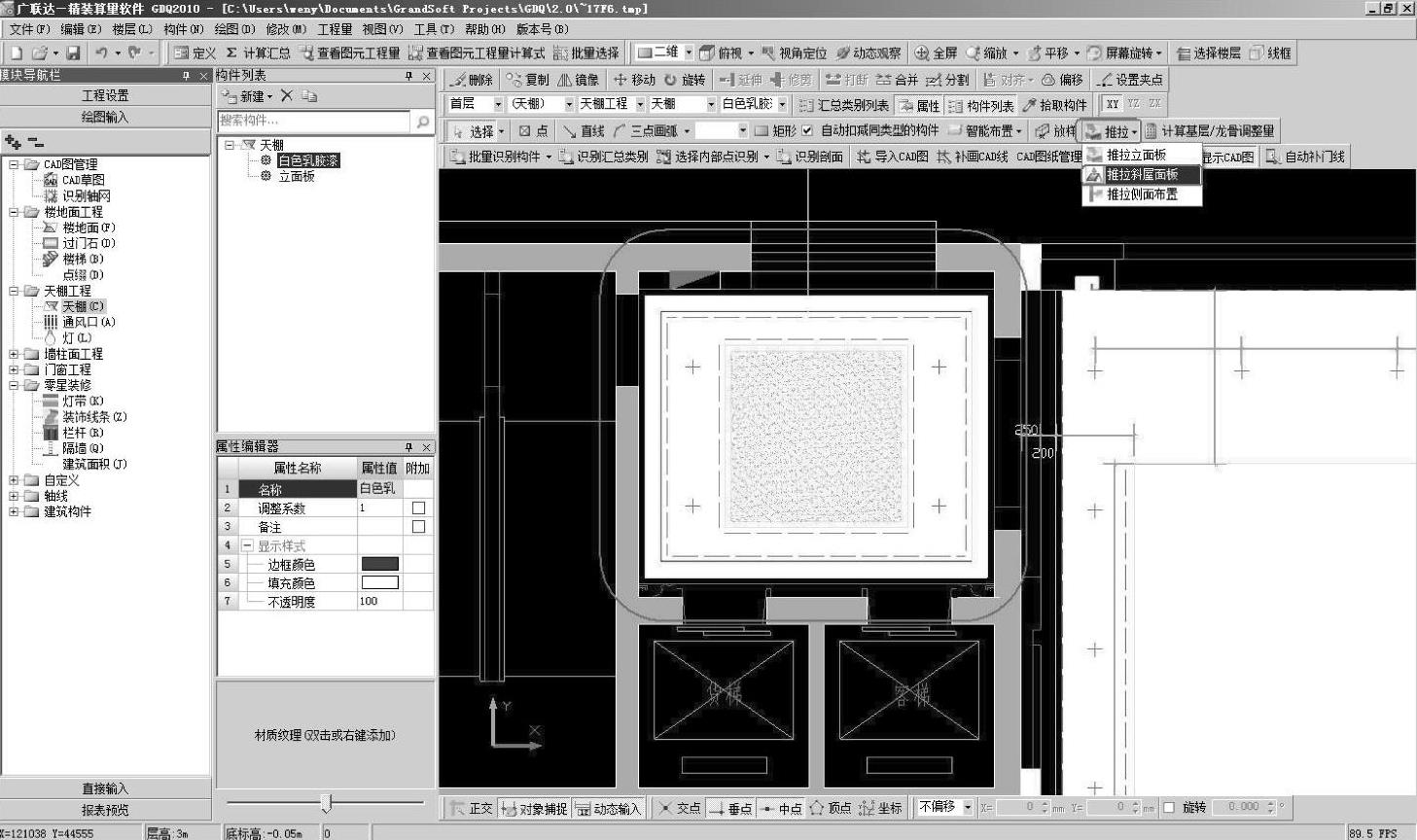

(1)单击“推拉”-“推拉斜屋面板”按钮,会自动切换到“动态观察”状态,如图8-9所示。


图8-9 推拉斜屋面板(一)

(2)鼠标左键点选要推拉的区域,右键确认。鼠标向上移动为向上推拉,鼠标向下移动为向下推拉。在动态输入框里输入两个面的高差,按<Enter>键确认,如图8-10所示。


图8-10 推拉斜屋面板(二)

5.“推拉侧面布置”功能

跌级天棚中立面板通常需单独提量,为了快速算出立面板的量,软件提供了“推拉侧面布置”功能,下面以天棚图层为例进行说明。(www.daowen.com)

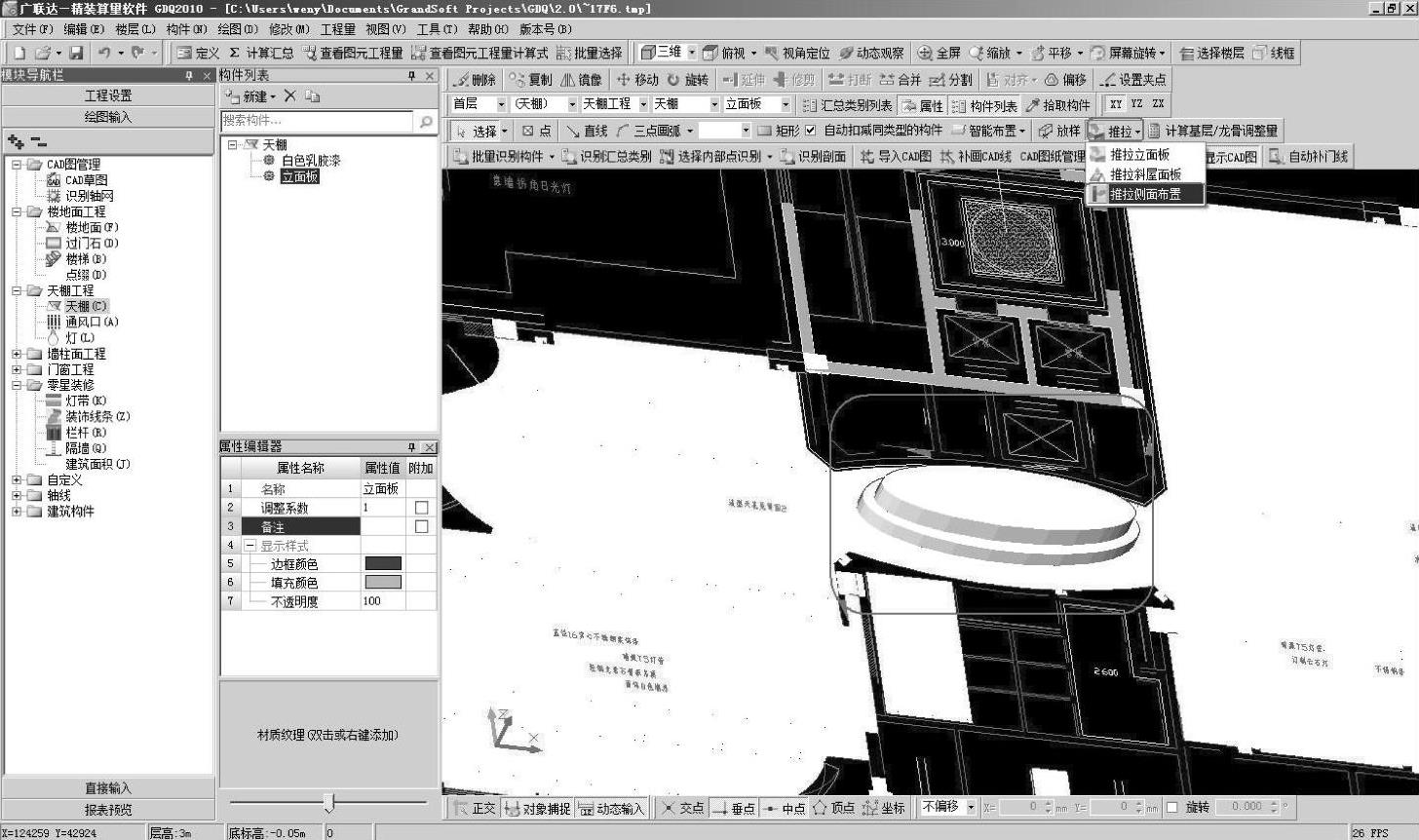

(1)单击“推拉”-“推拉侧面布置”按钮,切换到“动态观察”状态,如图8-11所示。


图8-11 推拉侧面布置(一)

(2)在“构件列表”中选择立面板的材质,鼠标左键点选推拉后顶面的图元,如图8-12所示。


图8-12 推拉侧面布置(二)

6.“放样”功能

当天棚的造型比较复杂或者有暗藏灯带时,软件提供了“放样”功能来解决这个问题。下面以天棚为例进行说明。

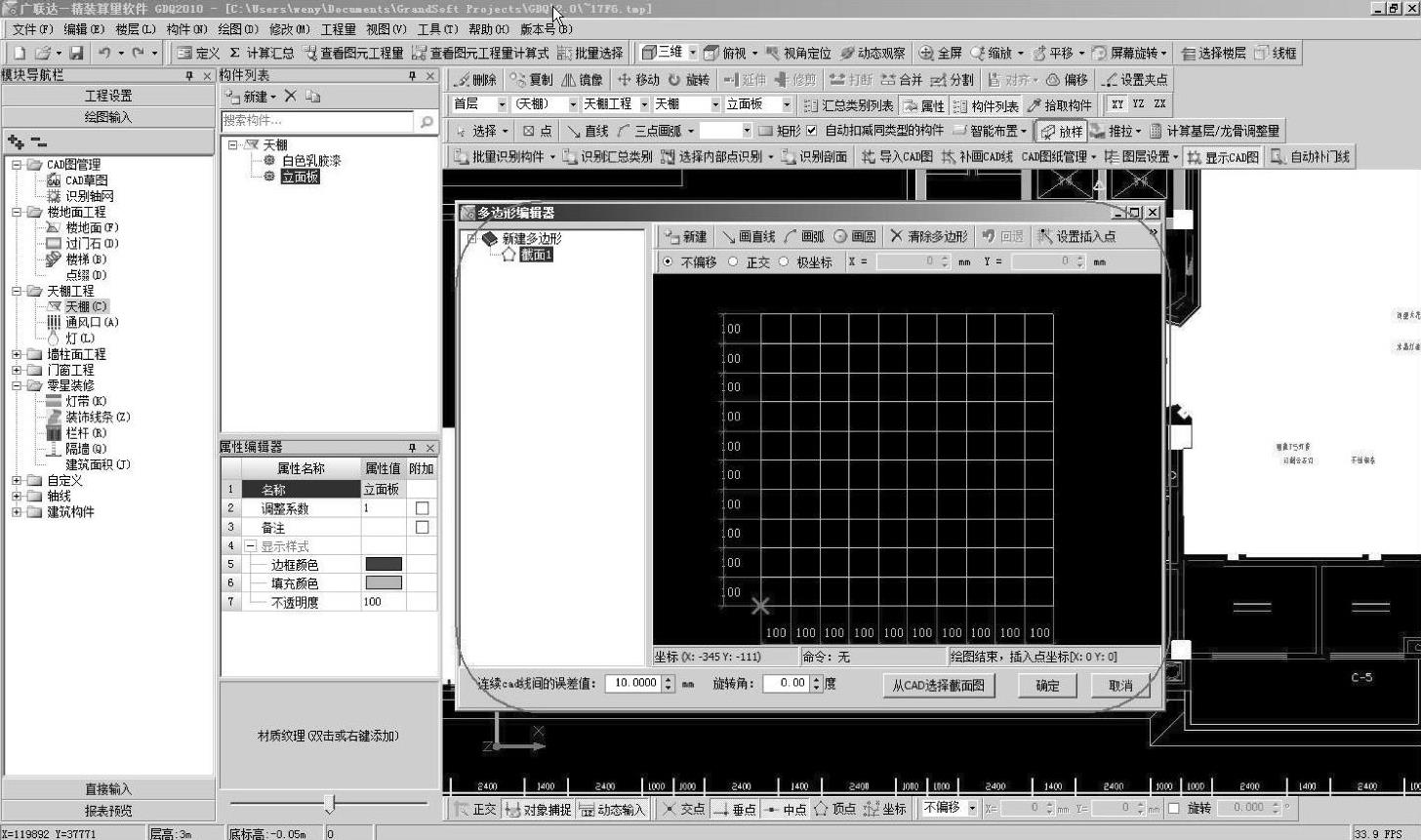

(1)在“天棚”图层,单击“放样”按钮,弹出“多边形编辑器”窗口,如图8-13所示。


图8-13 放样(一)

(2)单击“新建多边形”按钮,再单击“新建”按钮,可以绘制截面图;也可以单击“从CAD选择截面图”按钮,在CAD图中选择截面图,如图8-14所示。


图8-14 放样(二)

(3)截面图绘制完成后或者识别完成后,单击“确定”按钮,切换到“动态观察”状态,选择放样路径,可以按住<Shift>键全部选择,同时也可以按<Shift>键切换剖面的方向,如图8-15所示。


图8-15 放样(三)

7.“按照CAD线生成”功能

在“天棚”“墙面”“踢脚线”图层,均有“按照CAD线生成”功能,能够快速生成图元,下面以墙面为例进行说明。

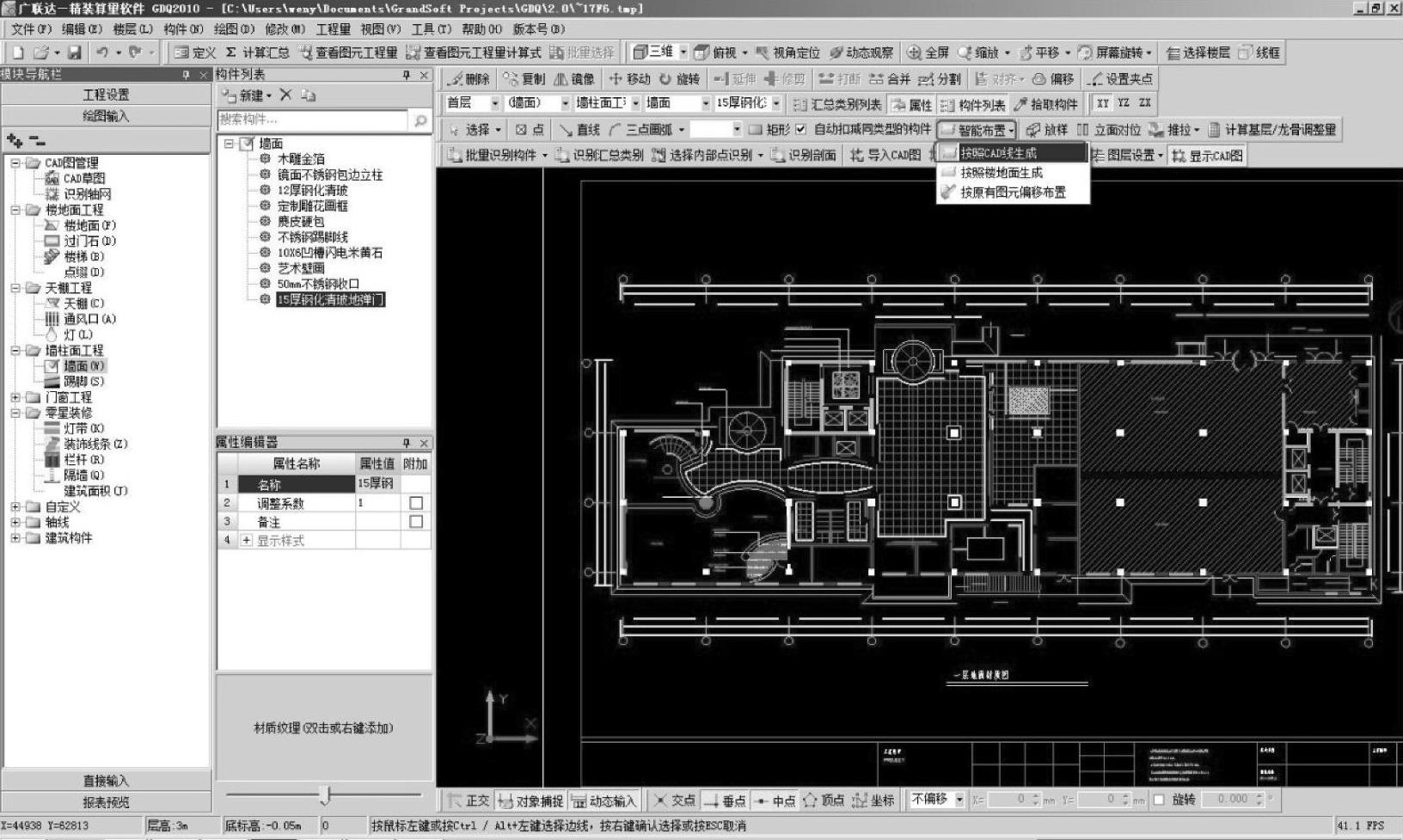

(1)单击“智能布置”-“按照CAD线生成”按钮,自动切换到“动态观察”状态,如图8-16所示。


图8-16 按照CAD线生成(一)

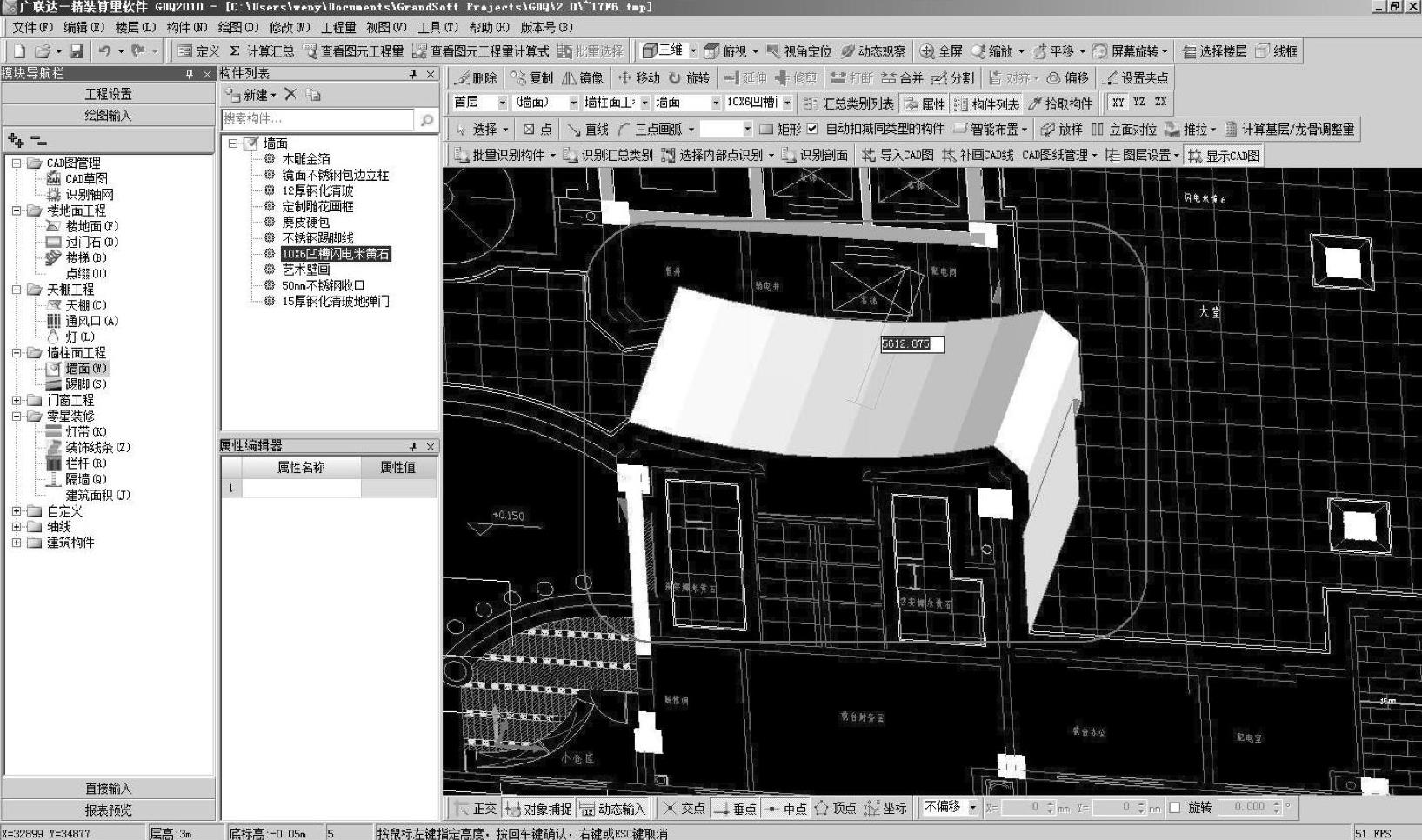

(2)选中要生成墙面的CAD线,右键确认,向上移动鼠标,在动态输入框中输入墙面的高度,按<Enter>键确认,如图8-17所示。


图8-17 按照CAD线生成(二)

8.“按原有图元偏移布置”功能

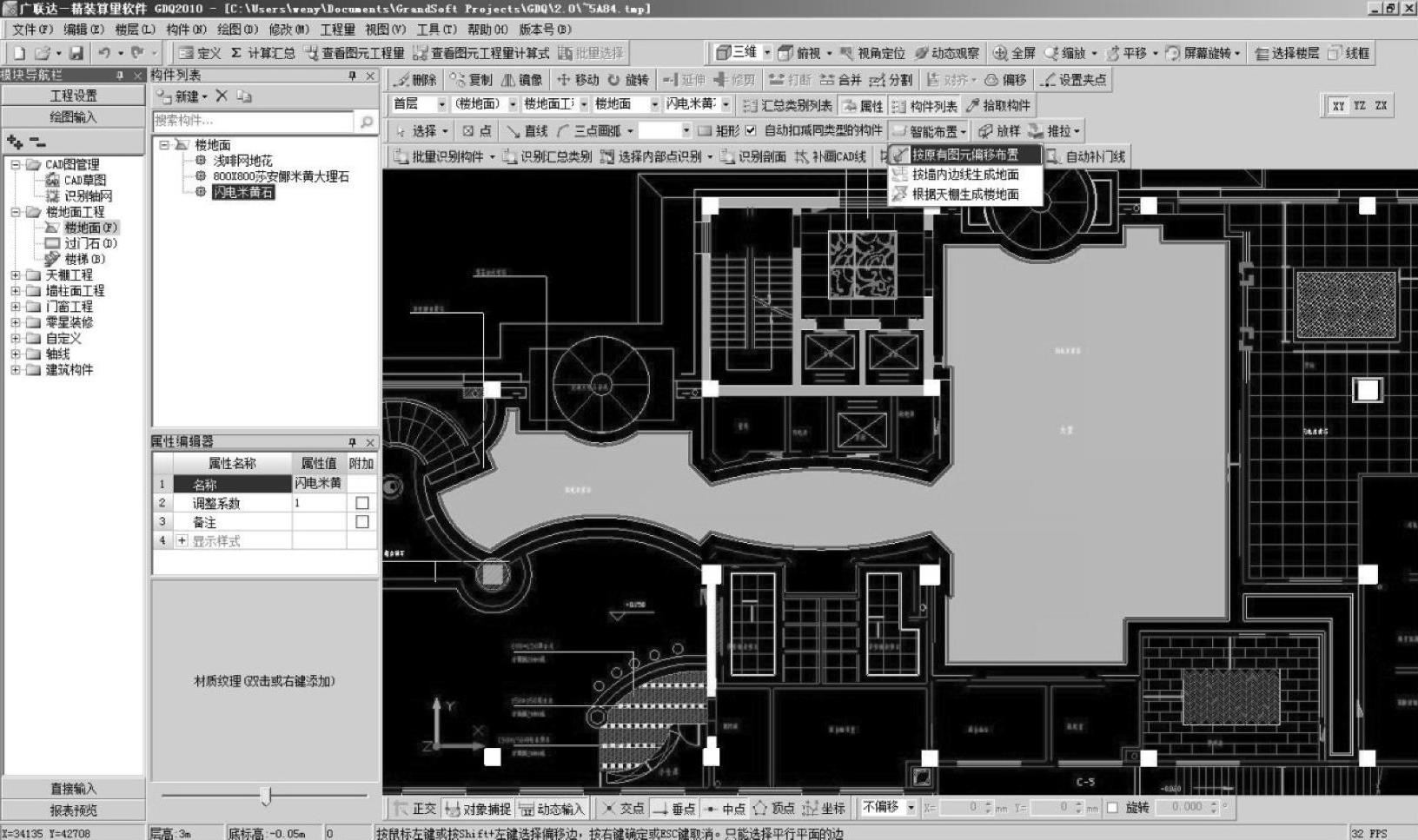

(1)在“天棚”“墙面”“踢脚线”图层,单击“智能布置”-“按原有图元偏移布置”按钮,可以单选也可以按住<Shift>键全部选择需要偏移的图元边线,如图8-18所示。


图8-18 按原有图元偏移布置(一)

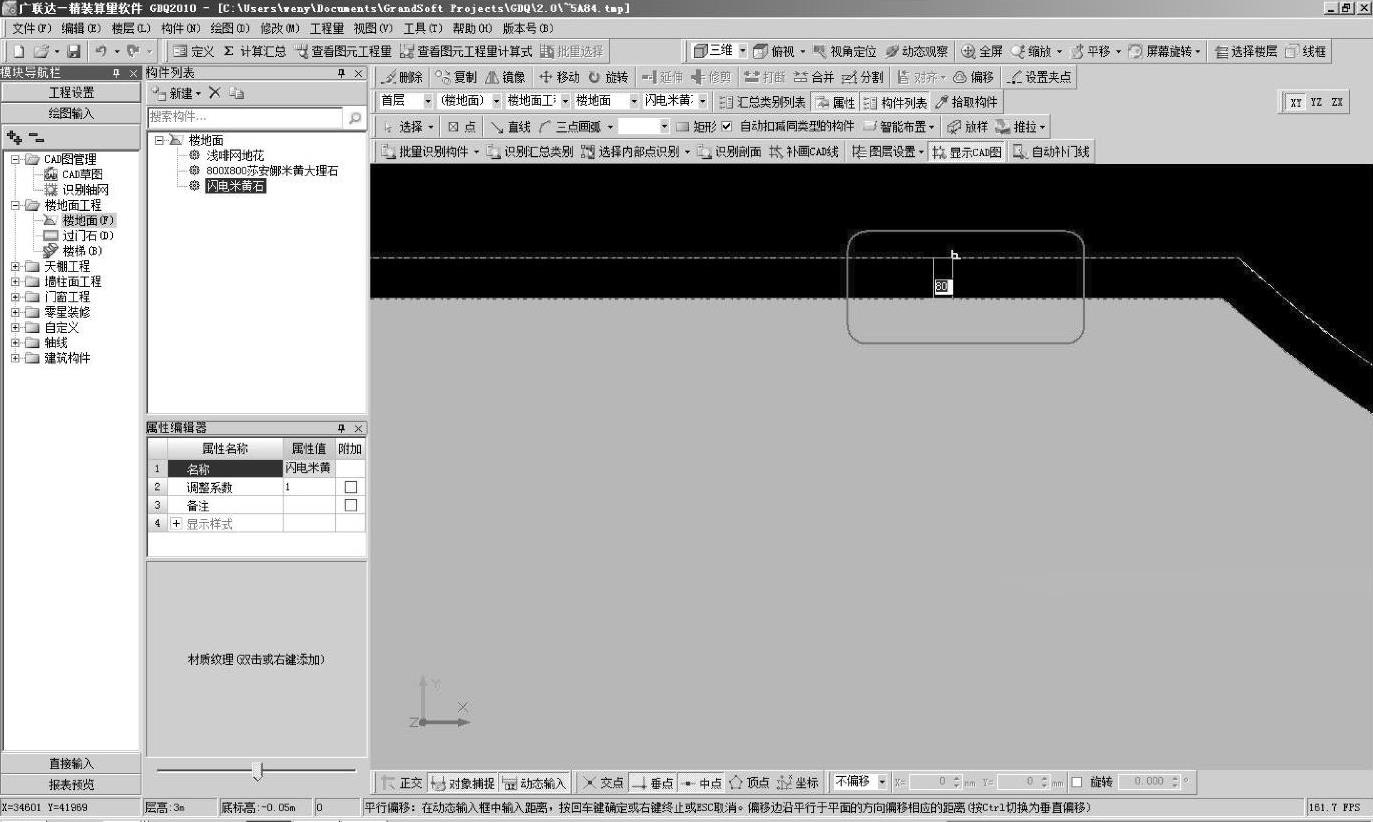

(2)可以在动态输入框中输入要偏移的值,也可以鼠标左键选择要偏移到的边线,如图8-19所示。


图8-19 按原有图元偏移布置(二)

小提示:“按原有图元偏移布置”功能生成的图元,与原图元是分开的,通常此功能被用来解决楼地面中的波打线问题。使用该功能时,按住<Ctrl>键可以在水平和垂直方向来回切换。

9.“套做法”功能:

套取清单定额,没有固定的顺序,可以根据实际情况选择。可以在材质名称刚刚识别完毕就套取,也可以在全部绘制完毕再套取。如果只是用软件单纯算量、提量,就不需要套取清单定额。下面以楼地面套取做法为例进行说明。

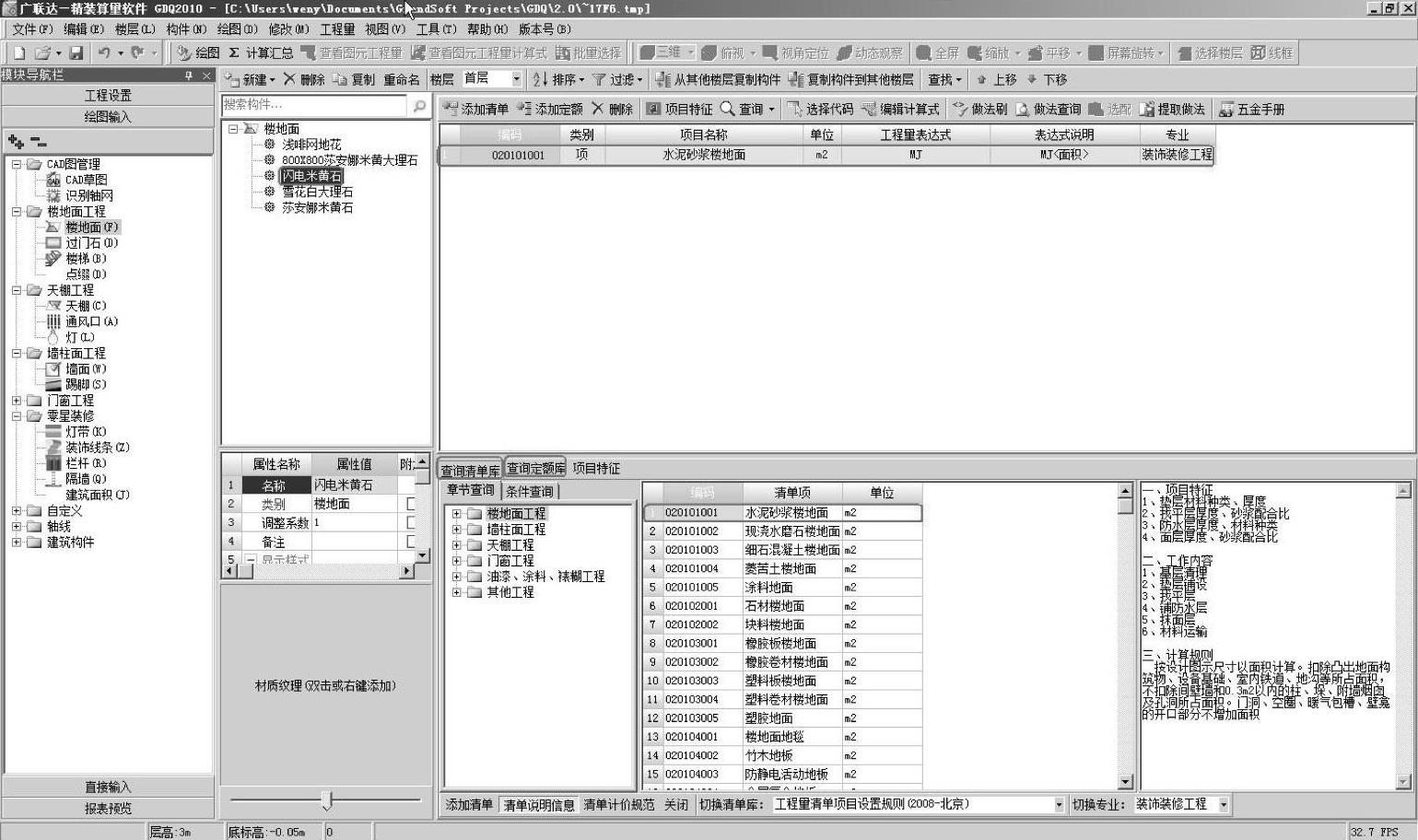

(1)双击“构件列表”中的材质名称或单击“定义”按钮,切换到“楼地面”-“定义”界面,选中“构件列表”中的“闪电米黄石”,如图8-20所示。


图8-20 套做法(一)

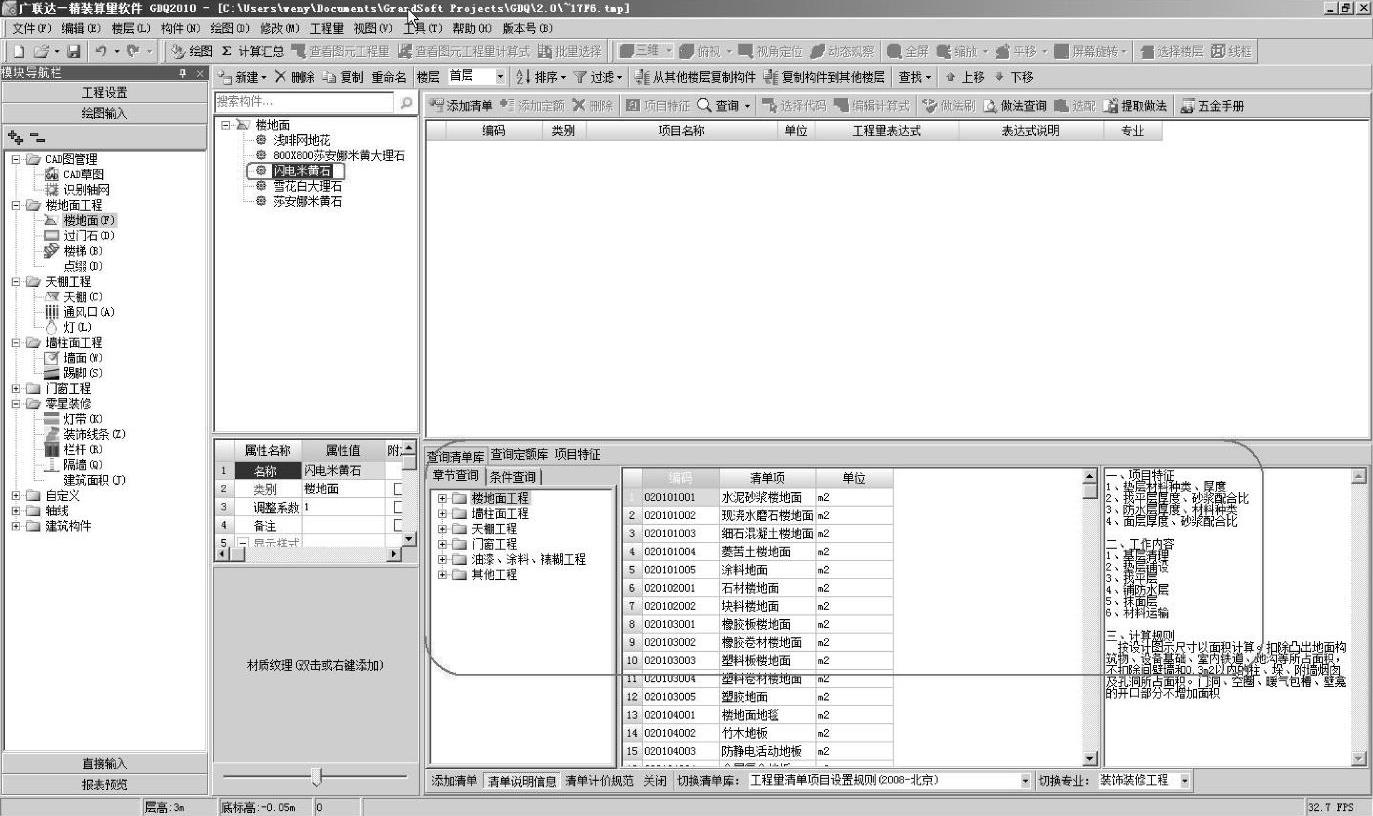

(2)单击“查询”-“查询清单库”按钮,从中选择相应的清单条目;单击“查询”-“查询定额库”按钮,从中选择相应的定额条目,如图8-21所示。


图8-21 套做法(二)
