1.平板玻璃
（1）平板玻璃的厚度偏差和厚薄差见表3-1。

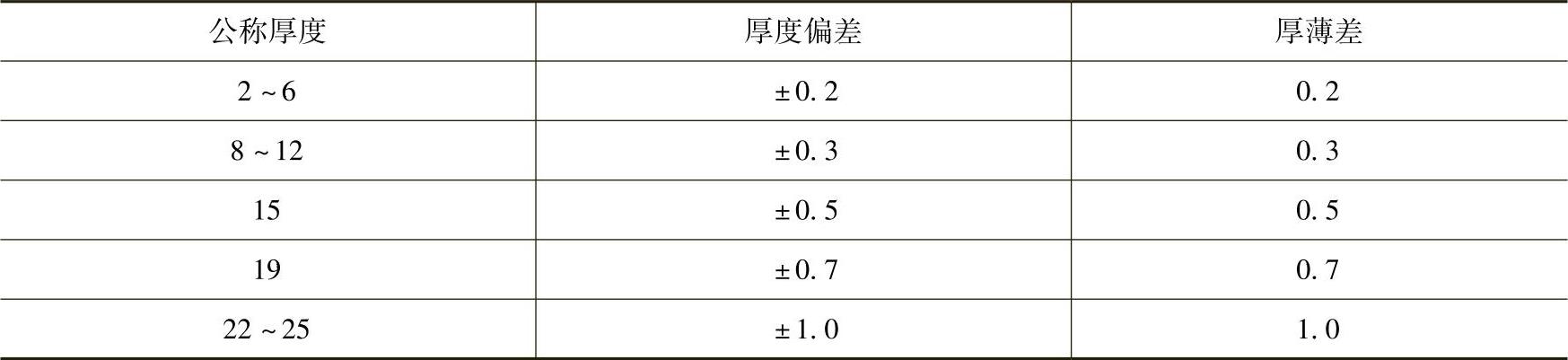

表3-1 平板玻璃的厚度偏差和厚薄差 （单位：mm）
（2）平板玻璃的尺寸偏差应不超过表3-2的规定。
表3-2 平板玻璃的尺寸偏差 （单位：mm）
（4）尺寸偏斜：长度1000mm，不得超过±2mm。
（5）外观质量。平板玻璃合格品外观质量应符合表3-3的规定。
（6）弯曲度。平板玻璃弯曲度应不超过0.2%。

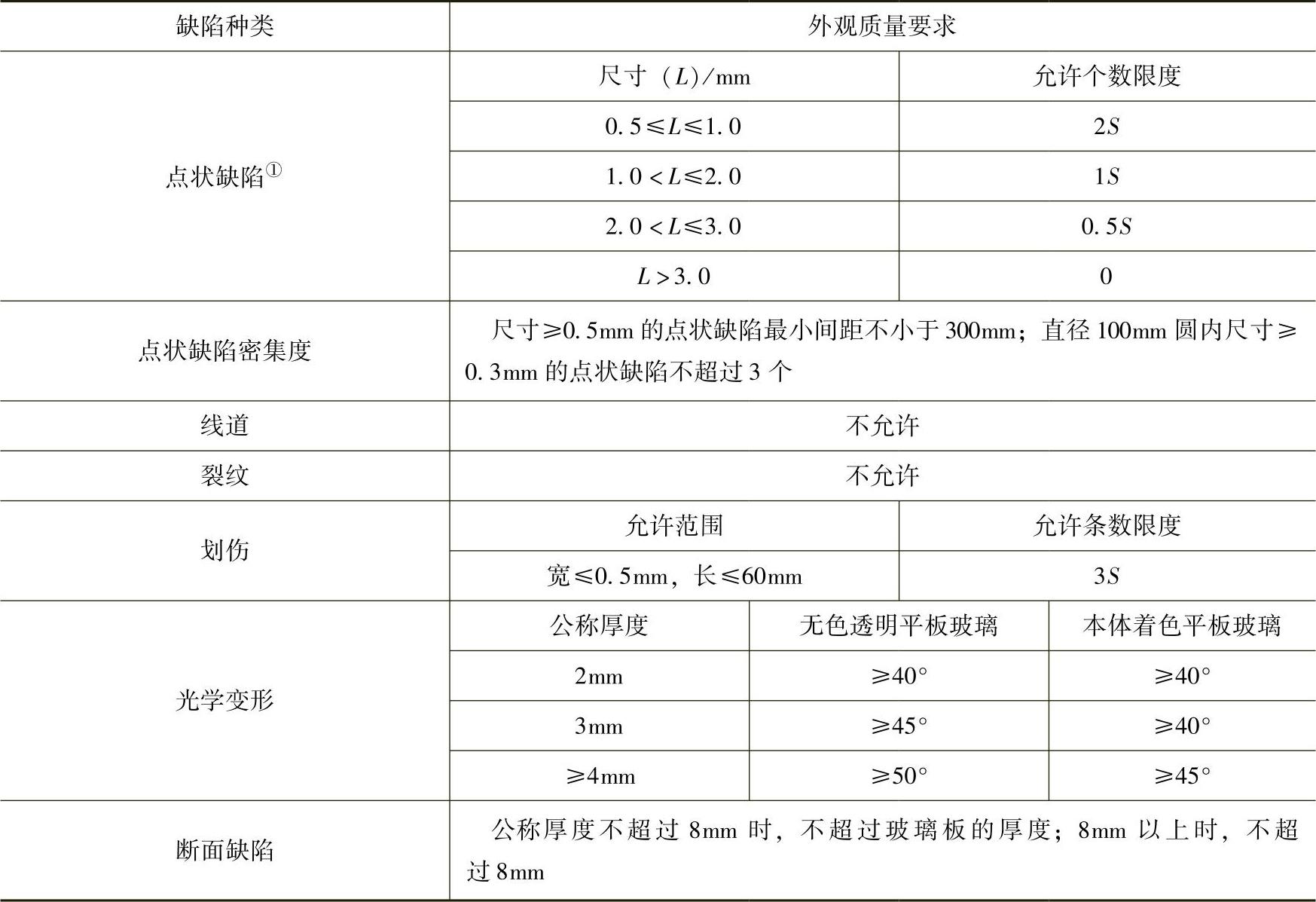

表3-3 平板玻璃外观质量要求
注：S是以m2为单位的玻璃板面积数值，按GB/T8170修约，保留小数点后两位。点状缺陷的允许个数限度及划伤的允许条数限度为各系数与S相乘所得的数值，按GB/T8170修约至整数。
①光畸变点视为0.5～1.0mm的点状缺陷。
2.夹层玻璃
（1）弯曲度。平面夹层玻璃的弯曲度不得超过0.3%。使用夹丝玻璃或钢化玻璃制作的夹层玻璃弯曲度由供需双方商定。
（2）可见光透射比。可见光透射比由供需双方商定。取3块试样进行试验，当3块试样均符合要求时为合格。
（3）可见光反射比。可见光反射比由供需双方商定。取3块试样进行试验，当3块试样均符合要求时为合格。
（4）耐热性。试验后允许试样存在裂口，但超出边部或裂口13mm部分不能产生气泡或其他缺陷。
取3块试样进行试验。当3块试样全部符合要求时为合格，只有1块符合要求时为不合格。当2块试样符合要求时，再追加试验3块新试样，3块全部符合要求时为合格。
（5）耐湿性。试验后超出原始边15mm、新切边25mm、裂口10mm部分不能产生气泡或其他缺陷。
取3块试样进行试验。当3块试样全部符合要求时为合格，只有1块符合要求时为不合格。当2块试样符合要求时，再追加试验3块新试样，3块全部符合要求时为合格。
（6）耐辐照性。试验后要求试样不可产生显著变色、气泡及浑浊现象。

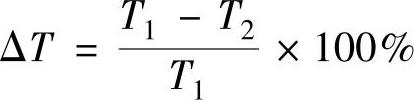

可见光透射比相对减少率ΔT应不大于10%。
式中 ΔT——可见光透射比相对减少率（%）；
T1——紫外线照射前的可见光透射比；
T2——紫外线照射后的可见光透射比。
使用压花玻璃作为原片的夹层玻璃对可见光透射比不做要求。
取3块试样进行试验。当3块试样全部符合要求时为合格，只有1块符合要求时为不合格。当2块试样符合要求时，再追加试验3块新试样，3块全部符合要求时为合格。
（7）落球冲击剥离性能。试验后中间层不得断裂或不得因碎片的剥落而暴露。
钢化夹层玻璃、弯夹层玻璃、总厚度超过16mm的夹层玻璃及原片在3片或3片以上的夹层玻璃由供需双方商定。
取6块试样进行试验。当5块或5块以上符合要求时为合格，3块或3块以下符合要求时为不合格。当4块试样符合要求时，再追加试验6块新试样，6块全部符合要求时为合格。
（8）霰弹袋冲击性能。取4块试样进行试验，4块试样均应符合表3-4的规定。

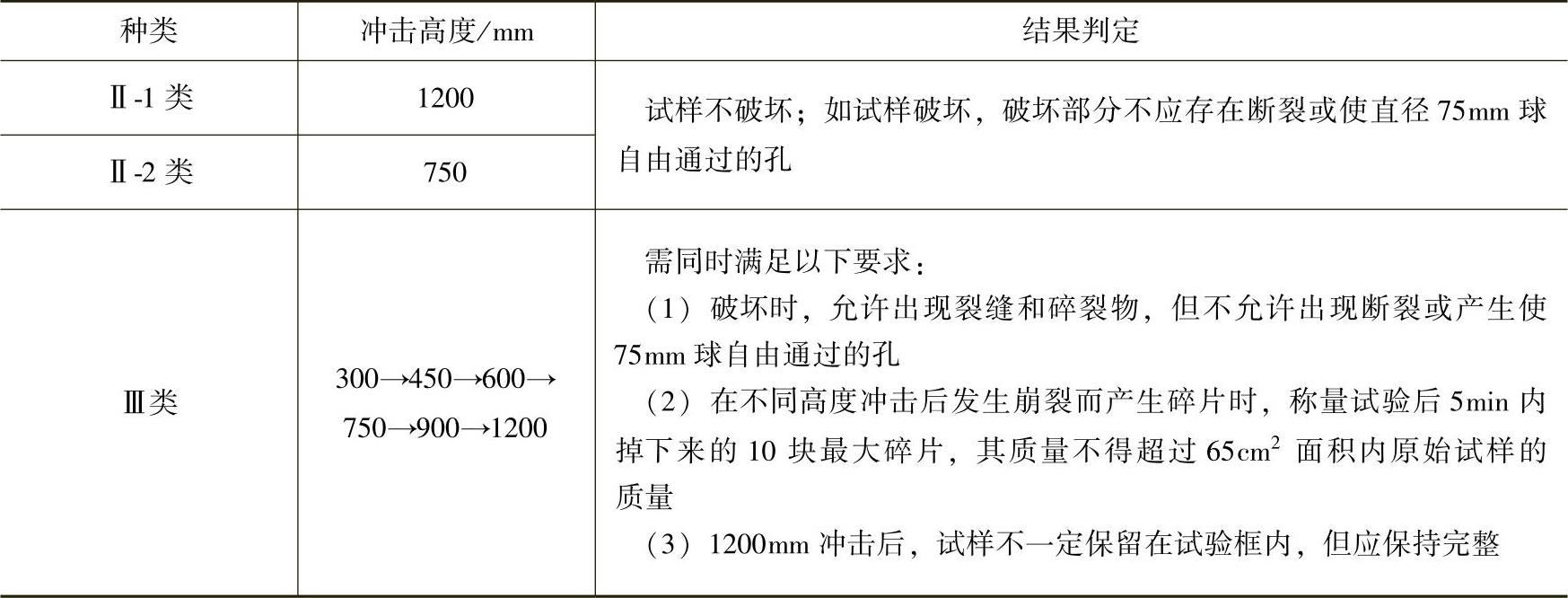

表3-4 霰弹袋冲击性能
该项不适用于评价比试样尺寸或面积大得多的制品。
（9）抗风压性能。应由供需双方商定是否有必要进行本项试验，以便合理选择给定风载条件下适宜的夹层玻璃厚度，或验证所选定的玻璃厚度及面积能否满足设计抗风压值的要求。
3.中空玻璃
（1）中空玻璃长（宽）度允许偏差见表3-5。

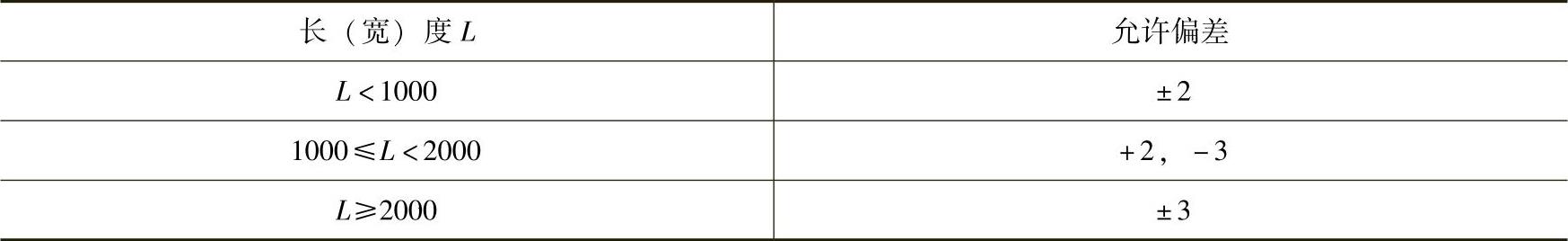

表3-5 中空玻璃长（宽）度允许偏差 （单位：mm）
（2）中空玻璃厚度允许偏差见表3-6。

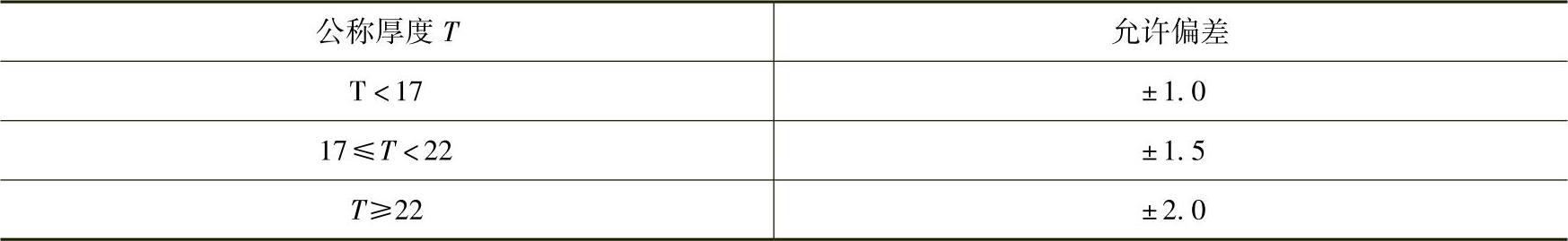

表3-6 中空玻璃厚度允许偏差 （单位：mm）
注：中空玻璃的公称厚度为玻璃原片的玻璃厚度与间隔厚度之和。
4.钢化玻璃
（1）尺寸及其允许偏差。(www.daowen.com)
1）长方形平面钢化玻璃边长的允许偏差应符合表3-7的规定。

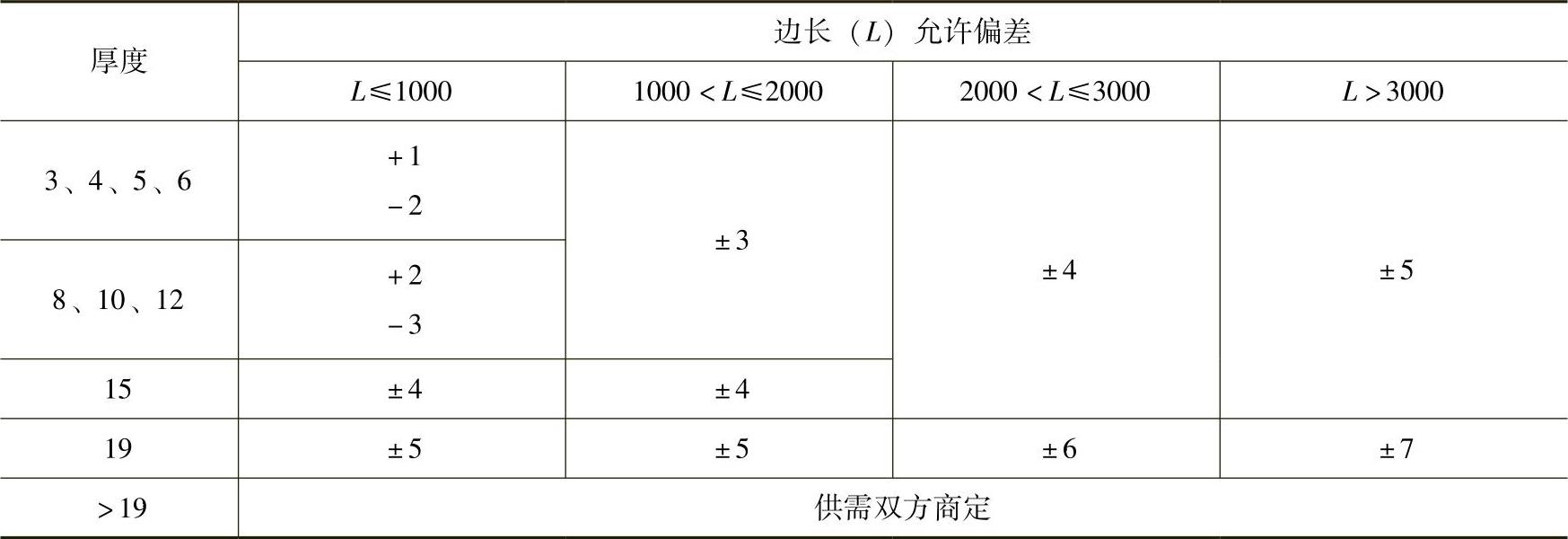

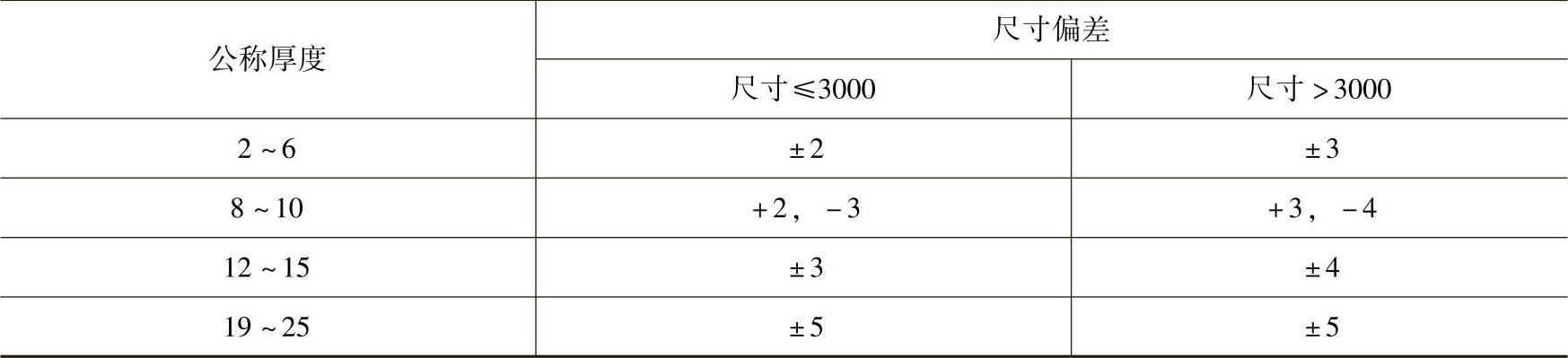

表3-7 长方形平面钢化玻璃边长的允许偏差 （单位：mm）
2）长方形平面钢化玻璃对角线允许偏差应符合表3-8的规定。

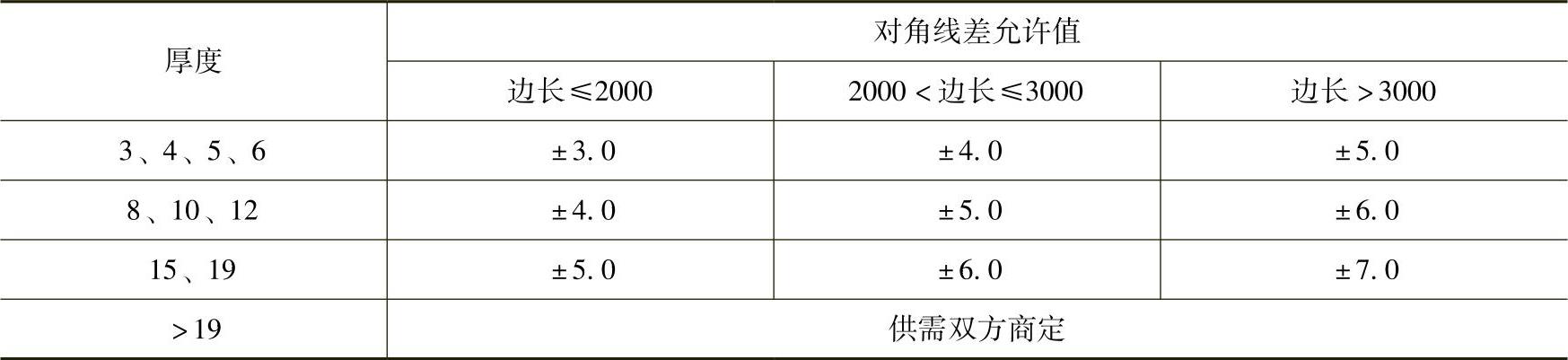

表3-8 长方形平面钢化玻璃对角线允许偏差 （单位：mm）
3）其他形状的钢化玻璃的尺寸及其允许偏差，由供需双方商定。
（2）圆孔加工。公称厚度不小于4mm的钢化玻璃，其圆孔的边部加工质量由供需双方商定。其孔径一般不小于玻璃的公称厚度，孔径的允许偏差应符合表3-9的规定。小于玻璃公称厚度的孔，其孔径允许偏差由供需双方商定。

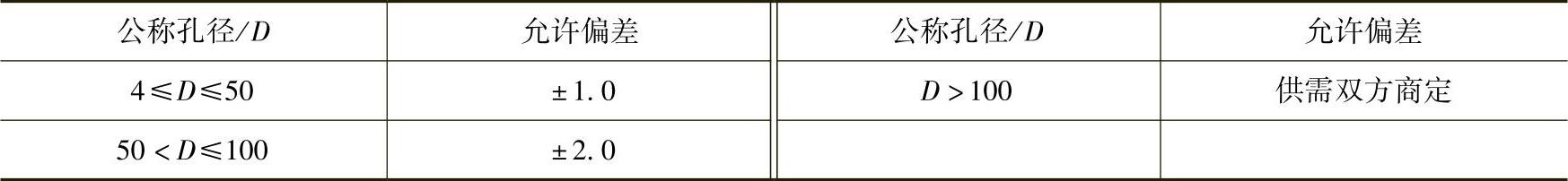

表3-9 孔径的允许偏差 （单位：mm）
（3）厚度及其允许偏差。钢化玻璃厚度的允许偏差应符合表3-10的规定。

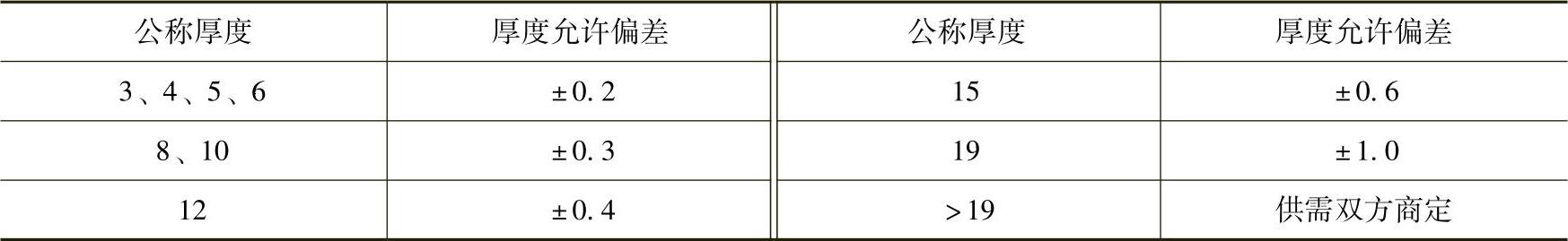

表3-10 钢化玻璃厚度的允许偏差 （单位：mm）
注：对于表中未做规定的公称厚度的玻璃，其厚度允许偏差可采用表中与其邻近的较薄厚度的玻璃的规定，或由供需双方商定。
（4）外观质量。钢化玻璃的外观质量应满足表3-11的要求。

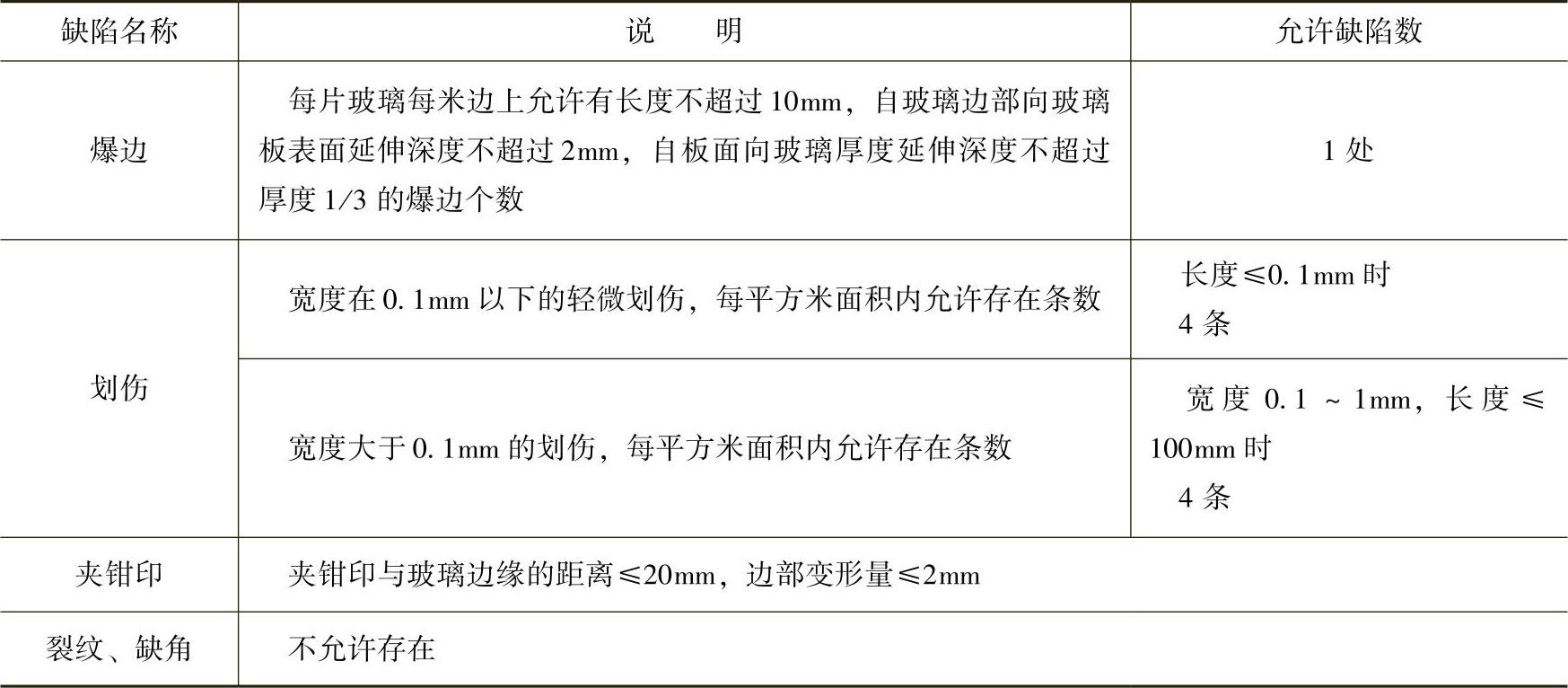

表3-11 钢化玻璃的外观质量
（5）弯曲度。平面钢化玻璃的弯曲度，弓形时应不超过0.3%，波形时应不超过0.2%。
（6）抗冲击性。取6块钢化玻璃进行试验，试样破坏数不超过1块为合格，多于或等于3块为不合格。
破坏数为2块时，再另取6块进行试验，试样必须全部不被破坏为合格。
（7）碎片状态。取4块玻璃试样进行试验，每块试样在任何50mm×50mm区域内的最少碎片数必须满足表3-12的要求，且允许有少量长条形碎片，其长度不超过75mm。

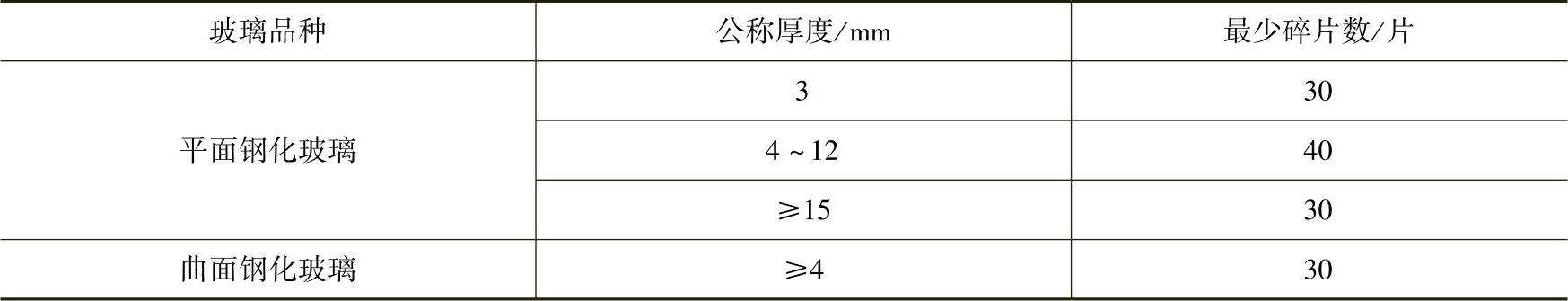

表3-12 最少允许的碎片数
（8）霰弹袋冲击性能。取4块平型玻璃试样进行试验，应符合下列1）或2）中任意一条规定。
1）玻璃破碎时，每块试样的最大10块碎片质量的总和不得超过相当于试样65cm2面积的质量，保留在框内的任何无贯穿裂纹的玻璃碎片的长度不能超过120mm。
2）霰弹袋下落高度为1200mm时，试样不被破坏。
5.防火玻璃
（1）复合防火玻璃的尺寸和厚度允许偏差应符合表3-13的规定。

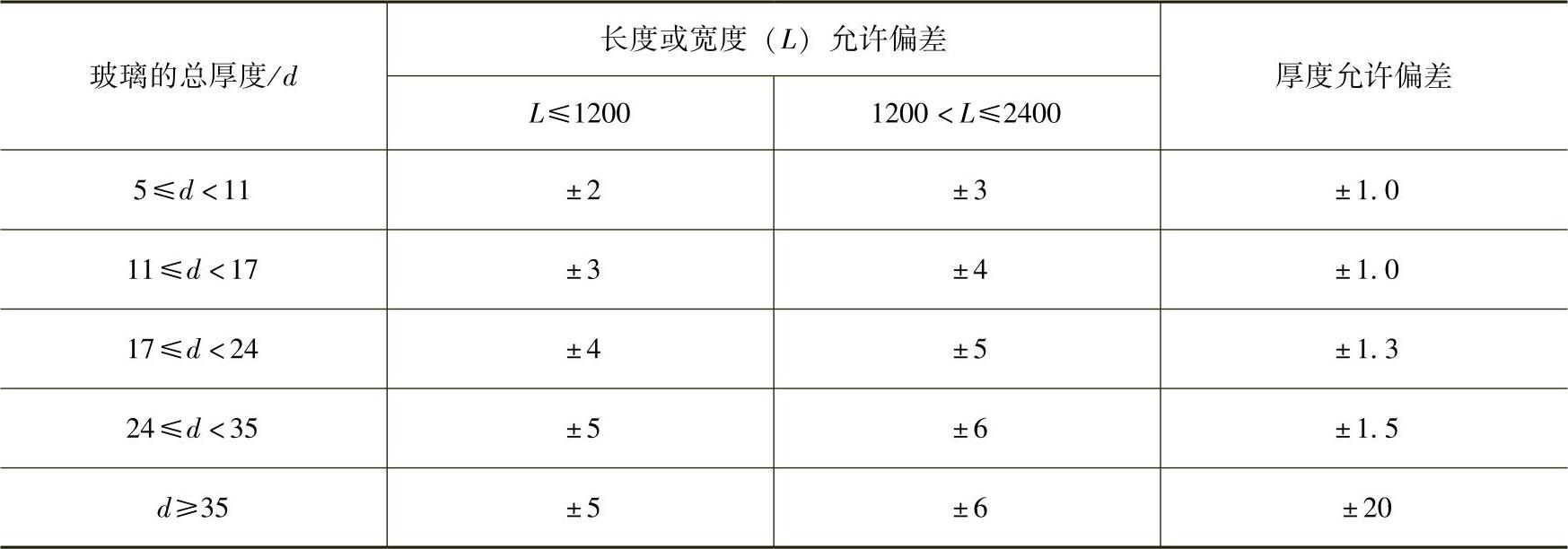

表3-13 复合防火玻璃的尺寸和厚度允许偏差 （单位：mm）
注：当长度L大于2400mm时，尺寸允许偏差由供需双方商定。
（2）单片防火玻璃的尺寸和厚度允许偏差应符合表3-14的规定。

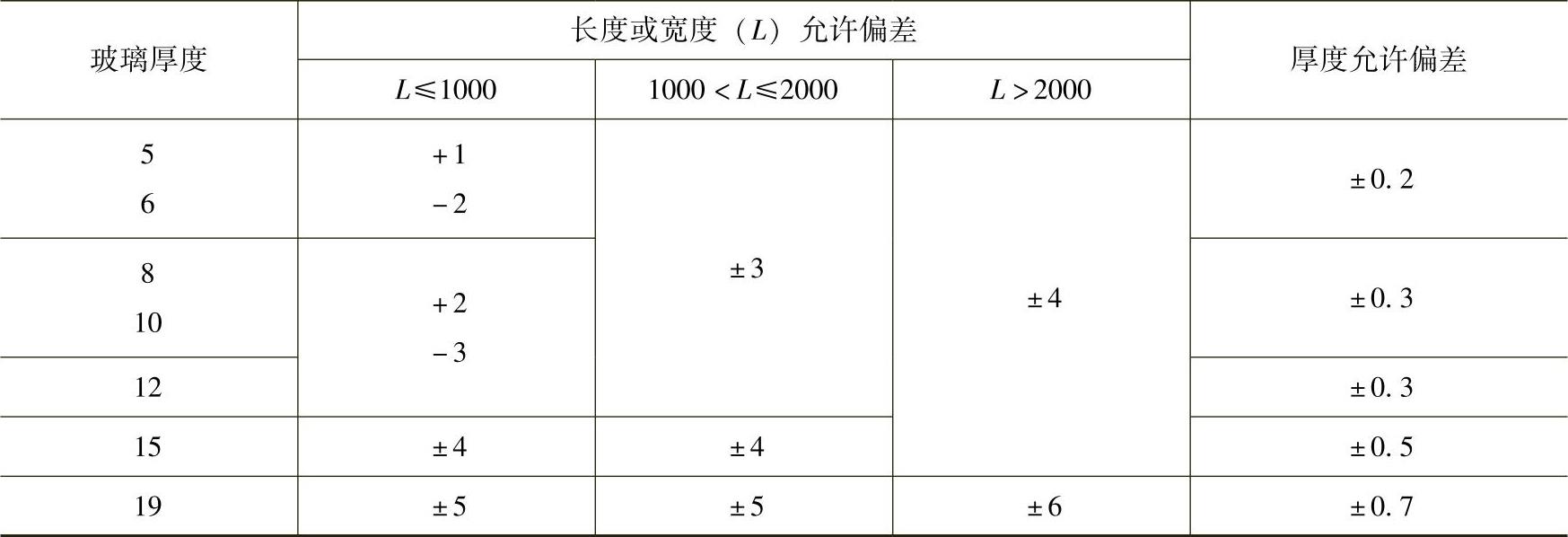

表3-14 单片防火玻璃的尺寸和厚度允许偏差 （单位：mm）
（3）复合防火玻璃的外观质量应符合表3-15的规定。

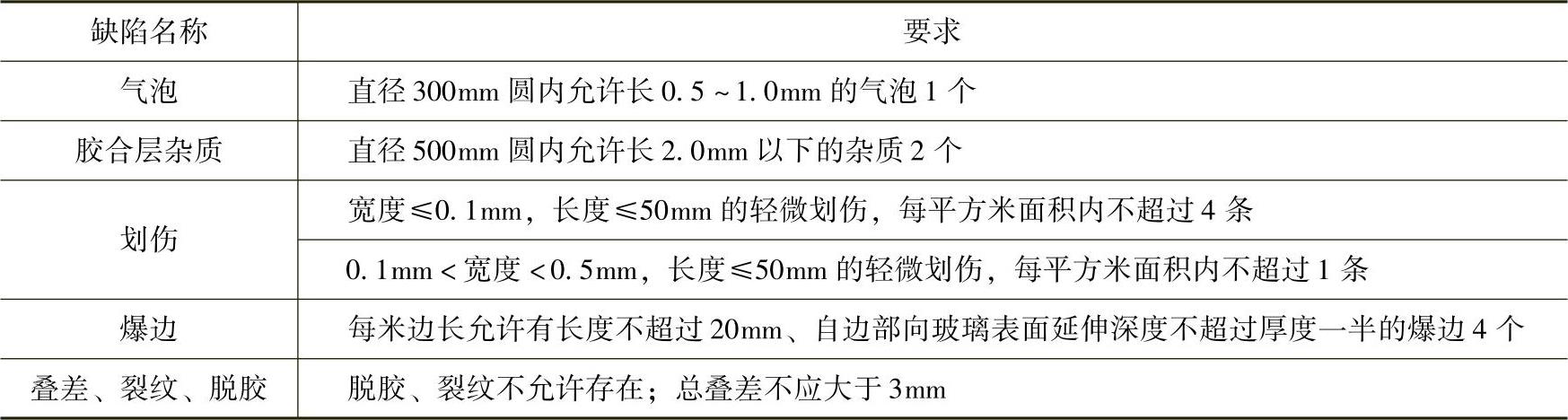

表3-15 复合防火玻璃的外观质量要求
注：复合防火玻璃周边15mm范围内的气泡、胶合层杂质不做要求。
（4）单片防火玻璃的外观质量应符合表3-16的规定。

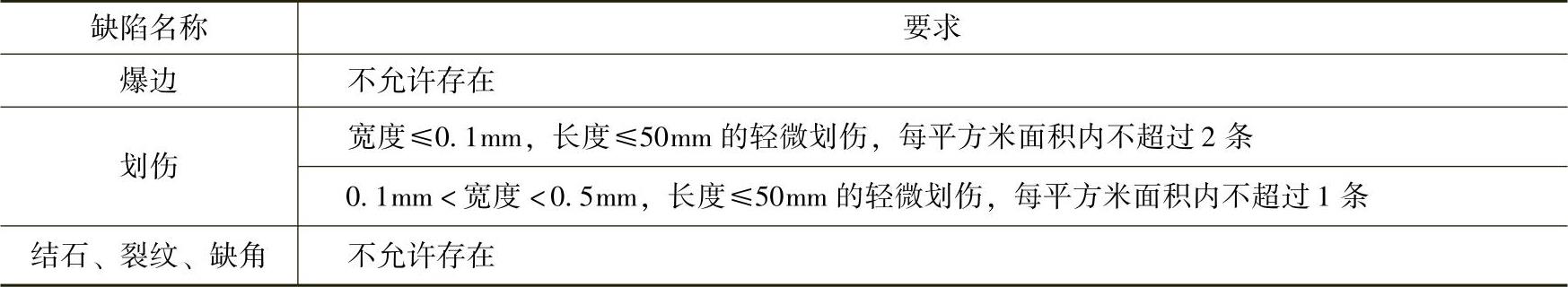

表3-16 单片防火玻璃的外观质量
（5）耐火性能。隔热型防火玻璃（A类）和排隔热型防火玻璃（C类）的耐火性能应符合表3-17的规定。

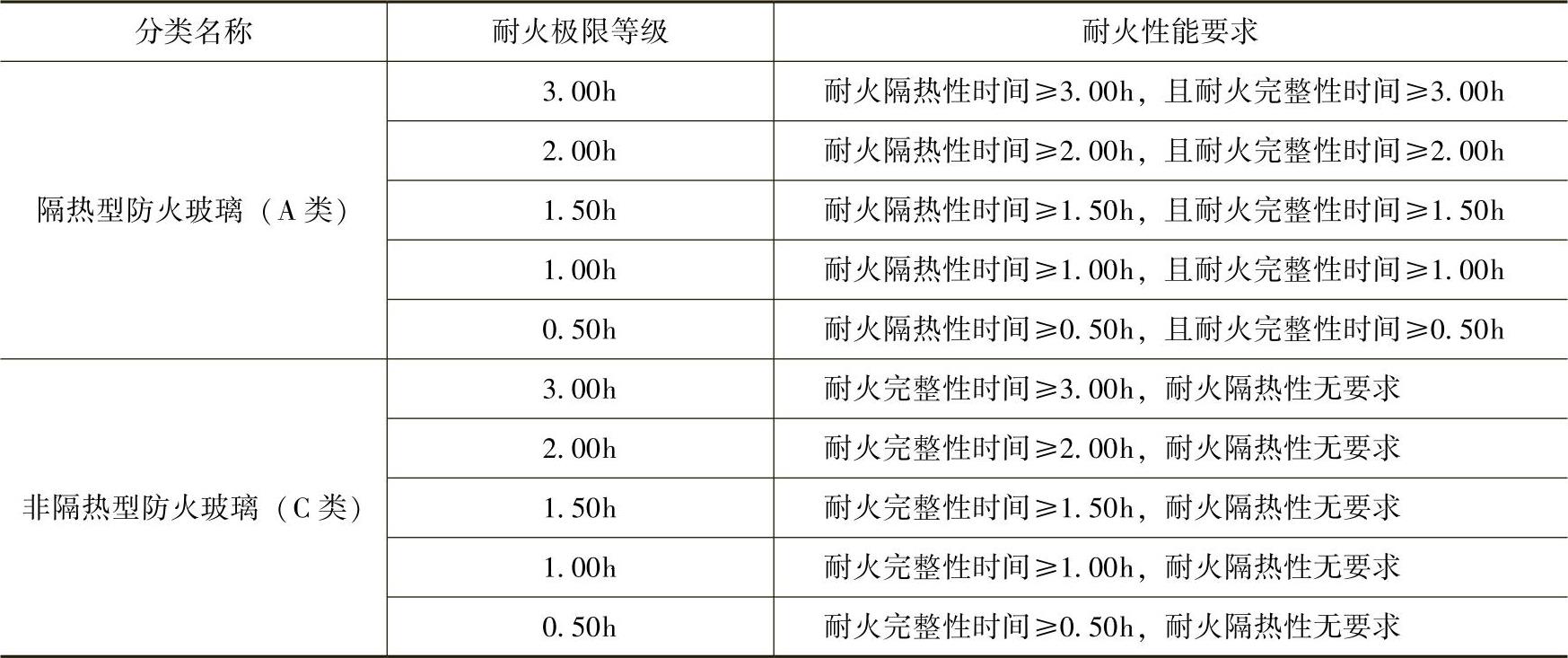

表3-17 防火玻璃的耐火性能
（6）防火玻璃的可见光透射比应符合表3-18的要求。

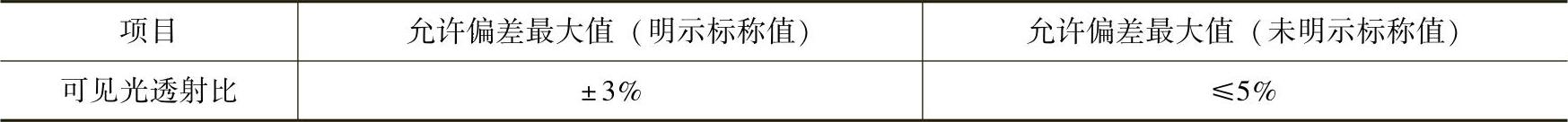

表3-18 防火玻璃的可见光透射比
免责声明：以上内容源自网络，版权归原作者所有，如有侵犯您的原创版权请告知，我们将尽快删除相关内容。
