线条的种类有定位轴线、剖切线、引出线等多种。
(1)定位轴线。
1)定位轴线应用细单点长画线绘制。
2)定位轴线应编号,编号应注写在轴线端部的圆内。圆应用细实线绘制,直径为8~10mm。定位轴线圆的圆心应在定位轴线的延长线上或延长线的折线上。
3)除较复杂需采用分区编号或圆形、折线形外,平面图上定位轴线的编号,宜标注在图样的下方或左侧。横向编号应用阿拉伯数字,从左至右顺序编写;竖向编号应用大写拉丁字母,从下至上顺序编写,如图2-1所示。
图2-1 定位轴线的编号顺序
4)拉丁字母作为轴线号时,应全部采用大写字母,不应用同一个字母的大小写来区分轴线号。拉丁字母的I、O、Z不得用作轴线编号。当字母数量不够使用时,可增用双字母或单字母加数字注脚。
5)组合较复杂的平面图中定位轴线也可采用分区编号,如图2-2所示。编号的注写形式应为“分区号-该分区编号”。“分区号-该分区编号”采用阿拉伯数字或大写拉丁字母表示。

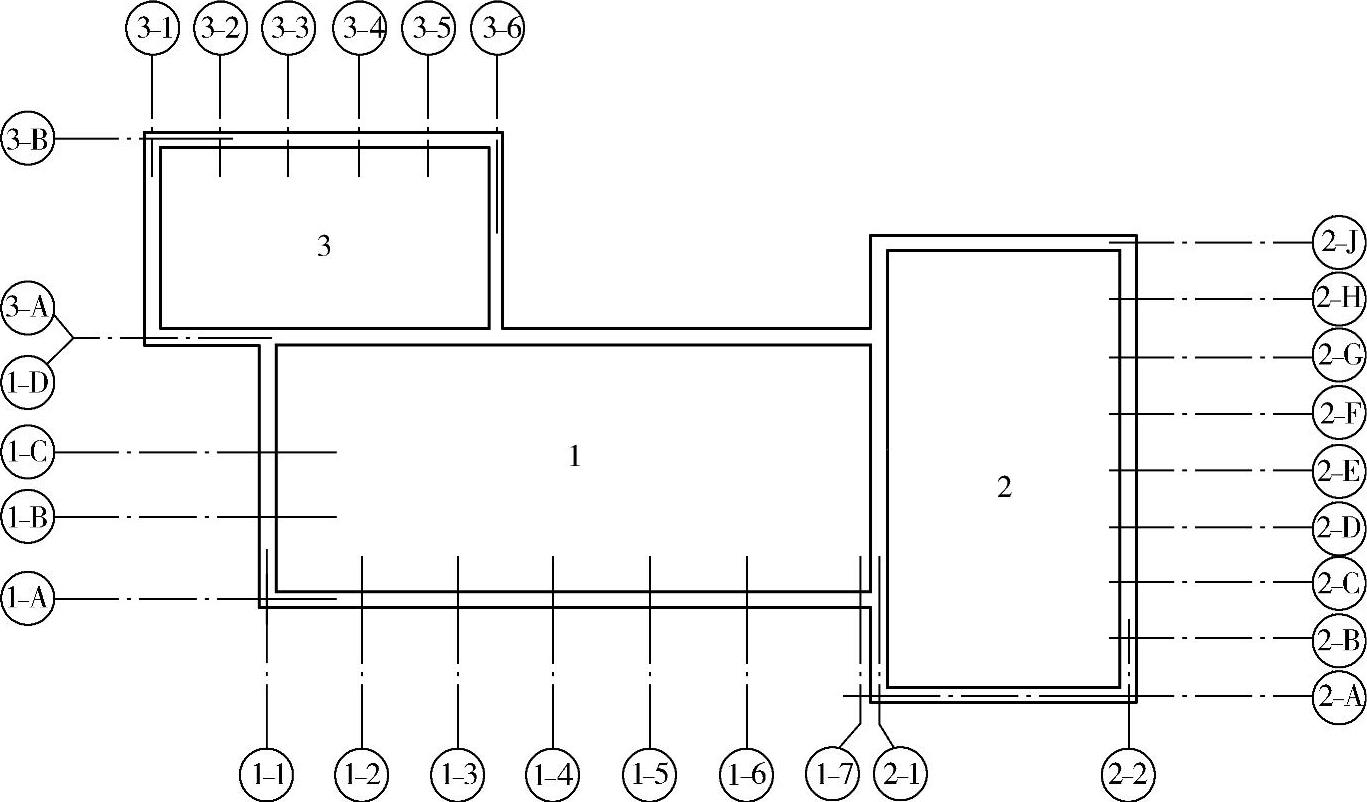

图2-2 定位轴线的分区编号
6)附加定位轴线的编号,应以分数形式表示,并应符合下列规定:
①两根轴线的附加轴线,应以分母表示前一轴线的编号,分子表示附加轴线的编号。编号宜用阿拉伯数字顺序编写。
②1号轴线或A号轴线之前的附加轴线的分母应以01或0A表示。
7)一个详图适用于几根轴线时,应同时注明各有关轴线的编号,如图2-3所示。

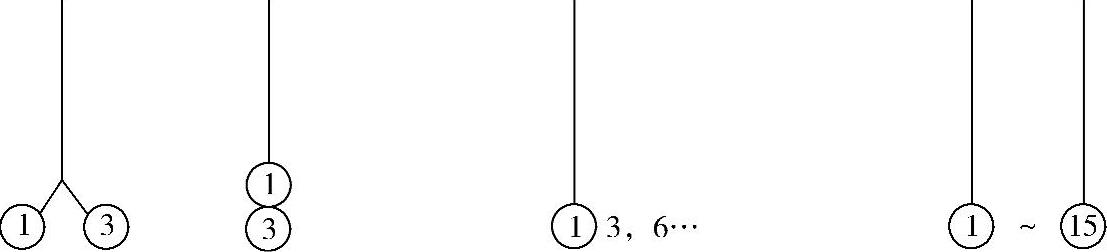

图2-3 详图的轴线编号
8)通用详图中的定位轴线,应只画圆,不注写轴线编号。
9)圆形与弧形平面图中的定位轴线,其径向轴线应以角度进行定位,其编号宜用阿拉伯数字表示,从左下角或-90°(若径向轴线很密,角度间隔很小)开始,按逆时针顺序编写;其环向轴线宜用大写拉丁字母表示,从外向内顺序编写,如图2-4、图2-5所示。

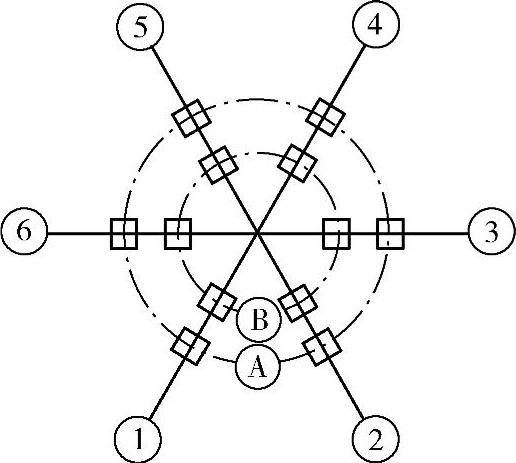

图2-4 圆形平面图中定位轴线的编号

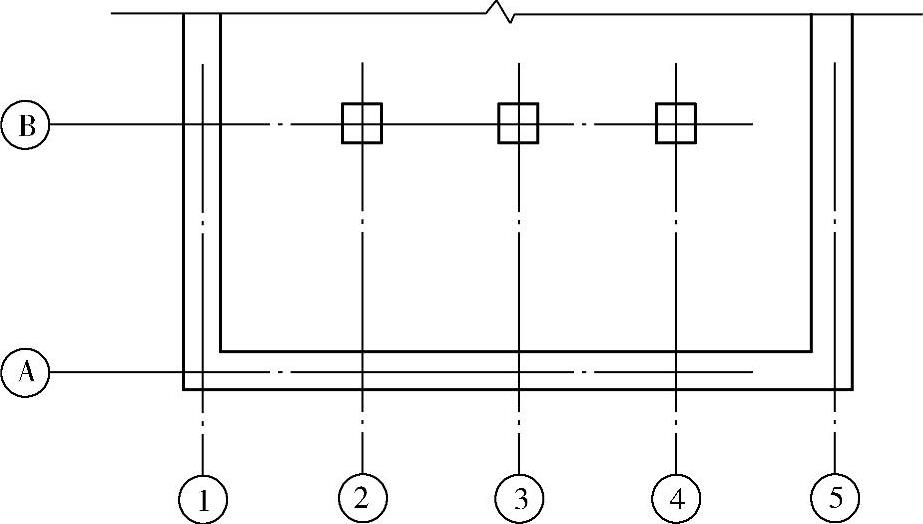

图2-5 弧形平面图中定位轴线的编号(www.daowen.com)

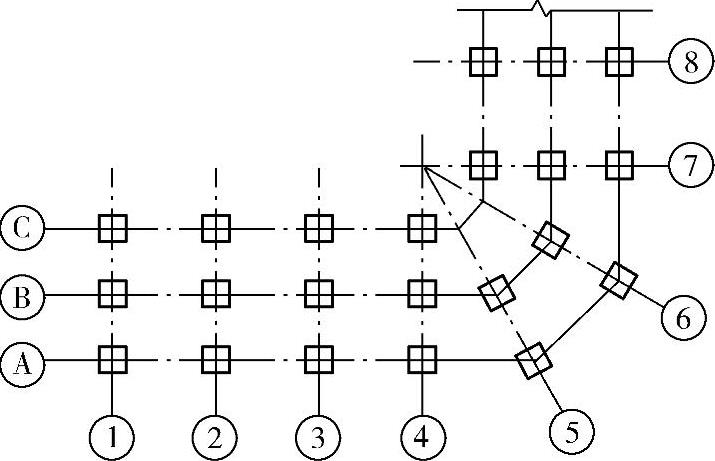

10)折线形平面图中定位轴线的编号编写,如图2-6所示。

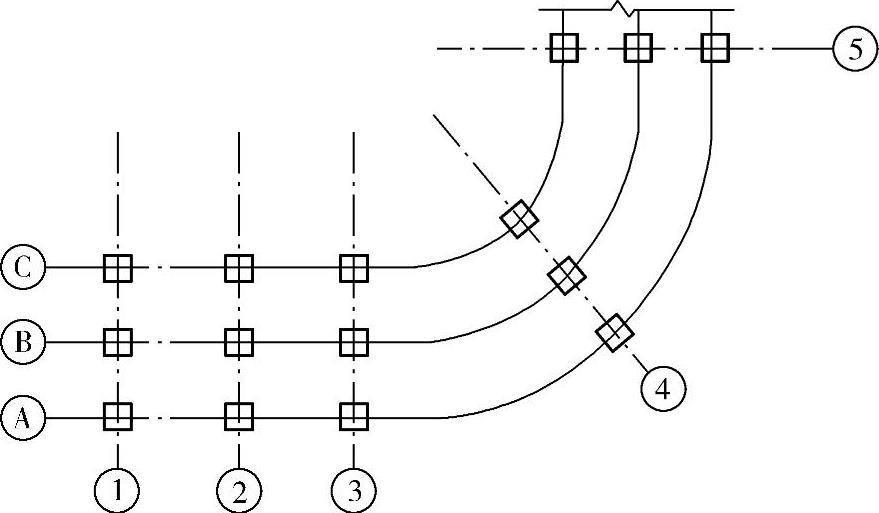

图2-6 折线形平面图中定位轴线的编号
(2)剖切线。剖切位置线的长度宜为6~10mm,剖视方向线应垂直于剖切位置线,长度应短于剖切位置线,宜为4~6mm,如图2-7所示;也可采用国际统一和常用的剖视方法,如图2-8所示。绘制时,剖视剖切符号不应与其他图线相接触。

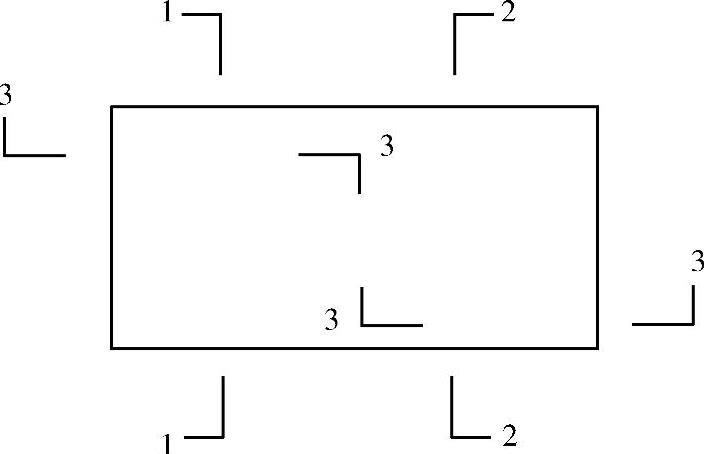

图2-7 剖视的剖切符号(一)

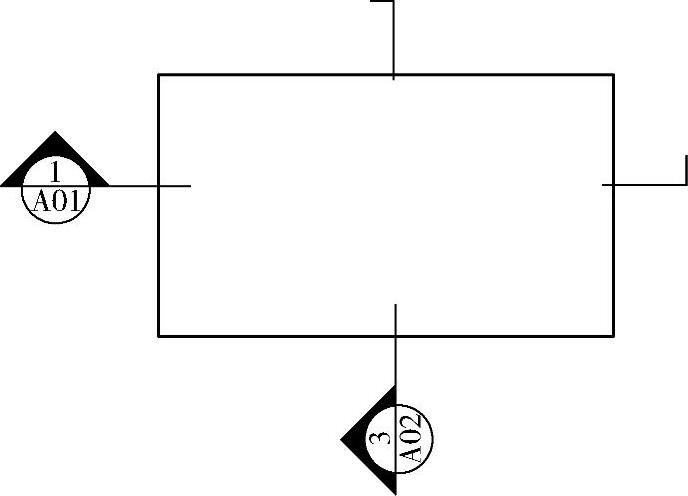

图2-8 剖视的剖切符号(二)
(3)引出线。
1)引出线应以细实线绘制,宜采用水平方向的直线,与水平方向成30°、45°、60°、90°的直线,或经上述角度再折为水平线。文字说明宜注写在水平线的上方(图2-9a),也可注写在水平线的端部(图2-9b)。索引详图的引出线,应与水平直径线相连接(图2-9c)。

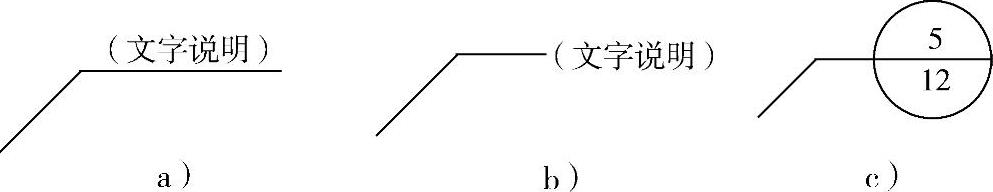

图2-9 引出线
a)形式一 b)形式二 c)形式三
2)同时引出的几个相同部分的引出线,宜互相平行(图2-10a),也可画成集中于一点的放射线(图2-10b)。

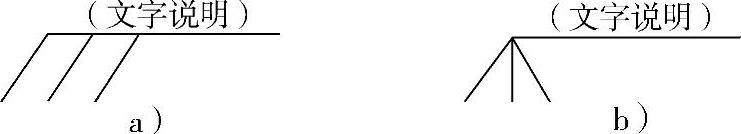

图2-10 共用引出线
a)平行型引出线表示 b)放射型引出线表示
3)多层构造或多层管道共用引出线,应通过被引出的各层,并用圆点示意对应各层次。文字说明宜注写在水平线的上方,或注写在水平线的端部,说明的内容顺序应由上至下,并应与被说明的层次对应一致;如层次为横向排序,则由上至下的说明顺序应与由左至右的层次对应一致,如图2-11所示。

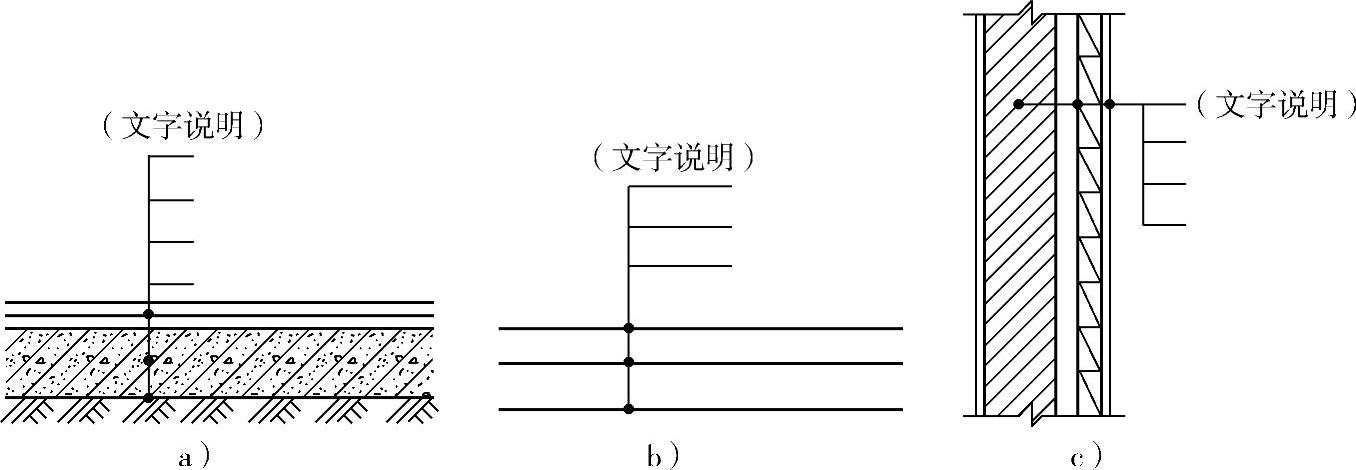

图2-11 多层共用引出线
a)多层共用引出线类型一 b)多层共用引出线类型二 c)多层共用引出线类型三
