【摘要】：土的压实性可由室内击实试验的结果得到反映。击实试验是用锤击方法增大土的密度，试验时将同一种土（粘性土）配制成若干份不同含水量的试样，分别在击实筒中以同样的击实功进行击实，然后测定击实后的含水率及干密度γd，试验结果表明，不同含水率的试样，击实后干密度也不同，据此可绘出γd～w关系曲线，称为击实曲线，通过击实曲线得到最大干密度和最优含水率。曲线上峰值点所对应的坐标分别为土的最大干密度和最优含水率。
无侧限抗压强度试验，其试验原理是将圆柱形土样在侧向不受限制的情况下，施加垂直压力，直至土样剪坏为止，此时土样所能承受的最大轴向压力称为无侧限抗压强度。画出极限应力圆求得抗剪强度指标（凝聚力C）。
1.试样轴向变形，应按下式计算

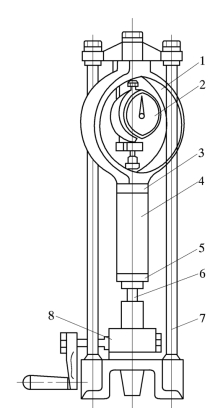

图2-11 应变控制式无侧限压力仪
1—测力计；2—百分表；3—上加压板；4—试样；5—下加压板；6—螺杆；7—加压框架；8—升降设备
式中 Δh——轴向变形，mm；
n——螺杆上升转数；
Δl——螺杆上升一转的垂直距离（0.01mm）；
R——测力计读数（0.01mm）。
2.轴向应变，应按下式计算
式中 h0——试样的起始高度，mm；
ε1——轴向应变。
3.试样校正面积，应按下式计算(www.daowen.com)
式中 Aa——试样的校正断面积，cm2；
A0——试样的初始断面积，cm2。
4.试样所受的轴向应力，应按下式计算
式中 σ——轴向应力，kPa；
C——测力计率定系数（N／0.01mm或N／mV）；
R——测力计读数（0.01mm或mV）；
10——单位换算系数。
5.灵敏度应按下式计算
式中 St——灵敏度；
qu——原状试样的无侧限抗压强度，kPa；
q′u——重塑试样的无侧限抗压强度，kPa。
免责声明：以上内容源自网络，版权归原作者所有，如有侵犯您的原创版权请告知，我们将尽快删除相关内容。
