1.试验目的

本试验的目的是测定粘性土的液限、塑限。

2.试验仪器和设备

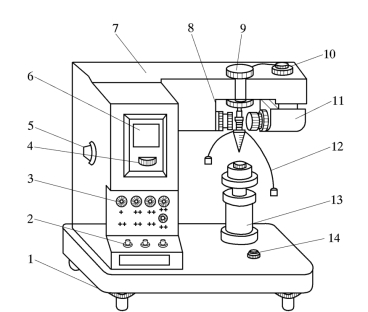

图1-2　液、塑限联合测定仪结构示意图

1—水平调节螺丝；2—控制开关；3—指示发光管；4—零线调节螺丝；5—反光镜调节螺丝；6—屏幕；7—机壳；8—物镜调节螺丝；9—电磁装置；10—光源调节螺丝；11—光源装置；12—圆锥仪；13—升降台；14—水平泡

（1）液塑限联合测定仪如图1-2：有电磁吸锥、测读装置、升降支座等，圆锥质量76g，锥角30°。

（2）天平：称量200g，感量0.01g。

（3）其他：小铝盒、调土刀、盛土器、直刀、凡士林、称量盒、烘箱、干燥器等。

3.计算公式

计算各试样的含水量w

式中　mw——试样中水的质量，g；

　　　ms——试样中土粒的质量（即干土质量），g；

　　　m0——称量盒质量，g；

　　　m1——湿土加盒总质量，g；

　　　m2——干土加盒总质量，g。

4.试验步骤

（1）取粒径小于0.5mm、有机质含量小于、等于5%的粘性风干土样约200g，分成3份，放入盛土器中，分别加入不同数量的水，制备成不同稠度的土膏（一种是使平衡锥下沉深度为4～5mm、另一种是使平衡锥下沉深度为9～10mm、最后一种是使平衡锥下沉深度为16～18mm）。然后盖上湿布，静置时间不少于18h。若采用天然含水率试样，可不静置。

（2）将制备的试样充分调匀（或搅拌均匀）填入试样杯中，填满后用刮刀刮平表面然后将试样放在联合测定仪的升降座上。(www.daowen.com)

（3）圆锥仪锥体上涂抹一薄层凡士林，接通电源，使电磁吸住圆锥。

（4）调节屏幕准线，使初始读数于零位刻线处，调节升降座，使圆锥仪锥角尖刚好接触土面，圆锥仪就在自重作用下沉入土内，经5s测读圆锥下沉深度。然后将试样杯中的试样取10g左右，测定其含水率。

（5）重复步骤（2）～（4），测定另两个试样的圆锥下沉深度和含水率。

5.试验记录与成果整理（见表1-4）

本试验记录格式如下：

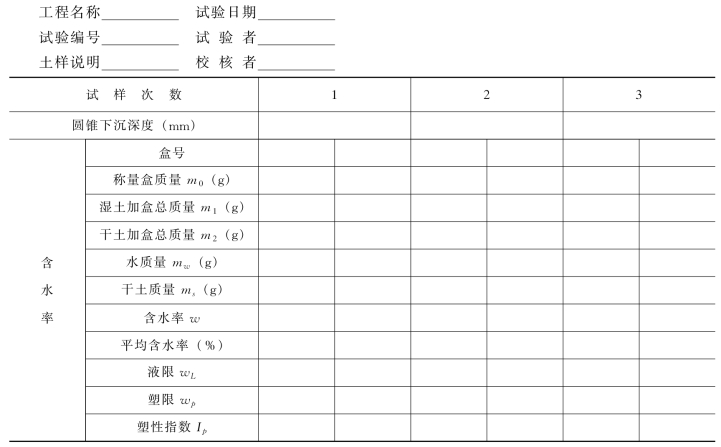

表1-4　液、塑限联合试验记录

成果整理：

（1）将3个含水率与相应的圆锥下沉深度绘于双对数坐标纸上，三点连一直线，如图3-2中的A线，如果三点不在一直线上，通过高含水率的一点与其余两点连两根直线，在圆锥下沉深度为2mm处查得相应的两个含水率，如果差值不超过2%，用平均值的点与高含水率点作一直线，如图1-3中的B线，若含水率差值超过2%，应补做试验。

（2）在圆锥下沉深度与含水率的关系直线上，查得下沉深度为17mm所对应的含水率为液限；查得下沉深度为2mm所对应的含水率为塑限。

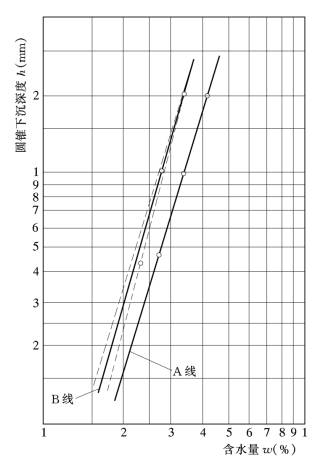

图1-3　圆锥下沉深度与含水率关系图

6.思考题

（1）测定土的液限、塑限有什么用处？粗粒土是否需要进行本试验？

（2）联合测定时，备样为什么要静置一定时间？

（3）联合测定时你认为有哪些注意事项？落锥后仪器受震动对试验成果将有什么影响？

（4）天然含水率愈大，土的液限、塑限和塑性指数是否愈大？为什么？

（5）液、塑限联合测定法适用于哪类土？
