1.双头呆扳手

呆扳手上的数值表示该端开口大小，如数值13表示呆扳手的开口大小为13mm。

1）注意呆扳手的正确使用方法，如图2-8所示。正常情况下作用在扳手上的力F的方向要与扳手作用于螺母那端的开口的方向朝向同一侧。

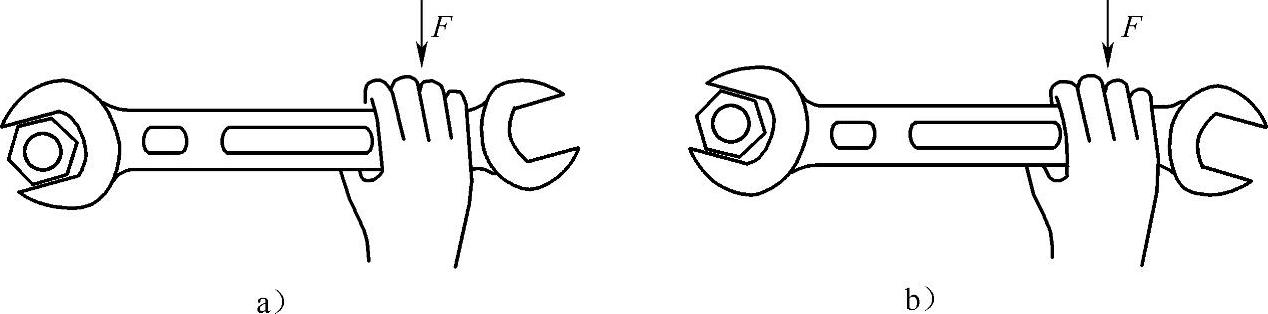

图2-8 呆扳手的正确使用方法

a）正常情况下使用 b）特殊情况下使用

2）扳手的手柄长度、工具类别是根据螺栓强度相应的扭紧力矩而选择的。螺钉到端部的大小、把手的尺寸大小也是根据拧紧力矩决定的。

①M6以下的螺栓：用食指、中指和大拇指拿着扳手，仅用手腕力旋转，如图2-9a所示。

②M6～M10为止的螺栓：握住扳手的头部，先从肘部发力旋转，如图2-9b所示。

③M12～M14为止的螺栓：紧紧握住扳手的手柄端部，用臂力旋转，如图2-9c所示。

④M20以上的螺栓：用力叉开双脚，用全身力量来拧紧。

图2-9 呆扳手拧紧用力方法

a）用手腕力 b）用肘力 c）用臂力

2.活扳手

活扳手的开口大小可在一定范围内由调节旋钮调节，在扳手手柄上刻有两个数，前一个表示扳手的总长，后一个则表示扳手开口张开所能达到的最大值。如图2-10所示，扳手手柄上的数字“300×36”表示扳手总长L=300mm，扳手开口张开所能达到的最大值l=36mm。

3.定转矩扳手

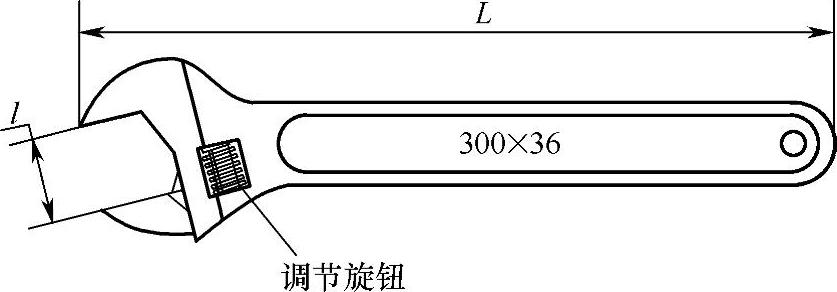

图2-10 活扳手

（1）结构 图2-11所示为目前在装配时使用的定转矩扳手中的一种，它由头部1和手柄2两部分组成，其头部可以更换。现举例说一下正确使用定转矩扳手的方法：假如要紧固一个要求转矩达到300N.m的螺母，先用气动扳手等将螺母拧至接近300N.m，不可超过，再通过旋钮4将定转矩扳手的转矩调到300N.m（刻度表3上可观察到数值），最后用定转矩扳手紧固螺母，当听到定转矩扳手发出“咔嗒咔嗒”声，即表示该螺母的转矩已达到规定值。

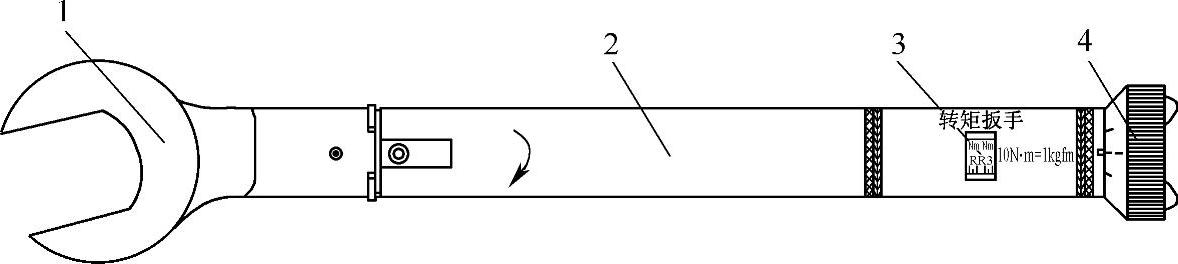

图2-11定转矩扳手的结构

1—头部 2—手柄 3—刻度表 4—旋钮

（2）使用方法 由于定转矩扳手使用较灵活（头部可更换，转矩可调节），故又将其作为测转矩扳手使用。使用定转矩扳手要特别注意：作用在扳手上的力F的方向要与开口的方向朝向同一侧，否则扳手会损坏，如图2-12所示。

图2-12 定转矩扳手的使用方法

a）正确 b）错误

4.扭力检测扳手

扭力检测扳手一般可分为表盘式和指针式两种。

（1）扭力检测 扳手的种类及特点

1）表盘式扭力检测扳手检测时，扭力大小显示在表盘上，传力杆上有指示转矩的表盘，传力杆变形推动使指针旋转。双指针扳手的主动针指示转矩瞬时值，被动针（一般为红色）指示最大值，如图2-13a所示。表盘式扭力检测扳手的转矩精度较高，用于重要紧固件的精确紧固、转矩检查或试验研究。

2）指针式扭力检测扳手传动杆上的变形量与施加在头部的转矩成正比，头部固定有长指针指向手柄端的刻度，该刻度表示相应的转矩值，如图2-13b所示。指针式扭力检测扳手的转矩精度一般，用于一般紧固件的转矩检查。

（2）扭力检测扳手的使用方法 松开法、标记法和紧固法。

1）松开法：测得螺纹副松开的瞬时值，朝螺纹连接松开的方向转动检测扳手，读取最大瞬时值。该方法误差大，松开转矩小于实际转矩（10%～20%）。

2）标记法：先作标记，松开后，再紧固至标记处的转矩值。该方法有可能改变摩擦因数和损坏防松紧固件。一般松开60°左右即可复紧。标记法如图2-14a所示。

3）紧固法：测得螺纹副紧固瞬时值。螺纹副连接拧紧后，检测扳手朝螺纹拧紧的方向转动，直至手部出现轻微振动的感觉，此时扳手的瞬时值定义为螺纹副连接的拧紧力矩。该方法对测试人员的技术水平和熟练程度要求较高，如图2-14b所示。

(www.daowen.com)

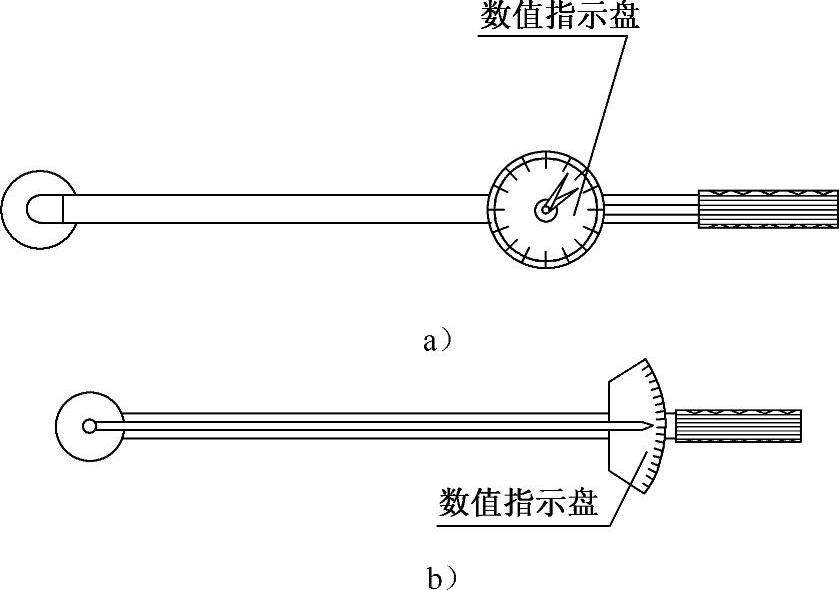

图2-13 扭力检测扳手的结构

a）表盘式扭力检测扳手 b）指针式扭力检测扳手

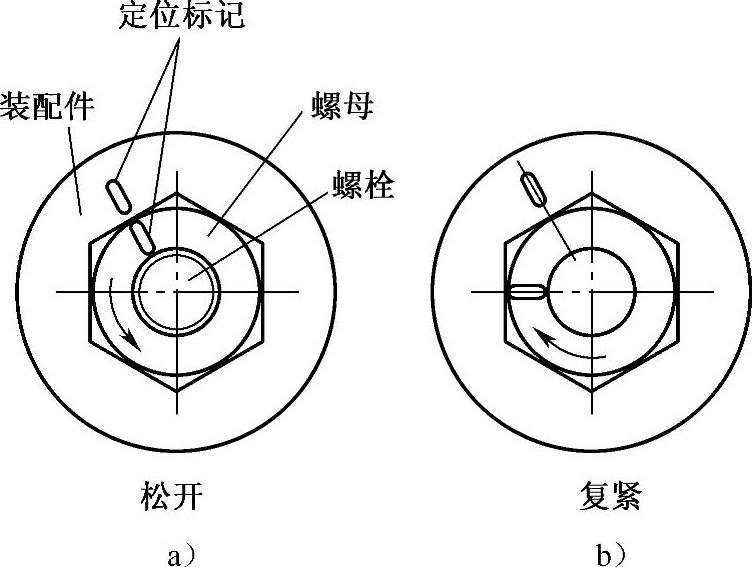

图2-14 扭力检测扳手的使用方法

a）标记法 b）紧固法

5.双头梅花扳手

双头梅花扳手手柄上的数值表示该端套圈内相对平行的两边的距离。如图2-15所示，A处的数值13表示l=13mm。该类扳手用于空间允许的手动快速扳紧，一般情况下不用于气动扳手装配时拧住螺母（或螺栓）。

6.套筒扳手

（1）可逆式棘轮扳手 用棘轮扳手紧固螺母比一般的扳手要快，因此俗称快扳、飞扳，如图2-16所示。与普通扳手相比，可逆式棘轮扳手的优点在于不像普通扳手，每拧至一定角度需将扳手从螺母上取下，以方便下一次拧紧；缺点是每次拧紧前要首先将套筒装在方头2上，而且当需要反向旋转时，要将调节旋钮1调至正确位置。可逆式棘轮扳手属于手动套筒扳手传动附件。

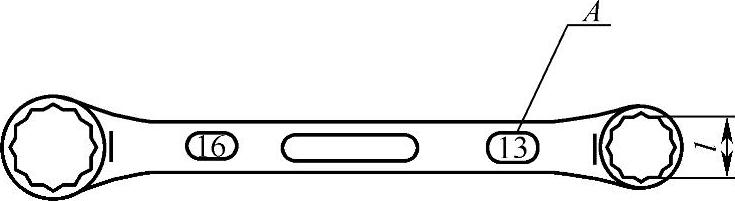

图2-15 双头梅花扳手

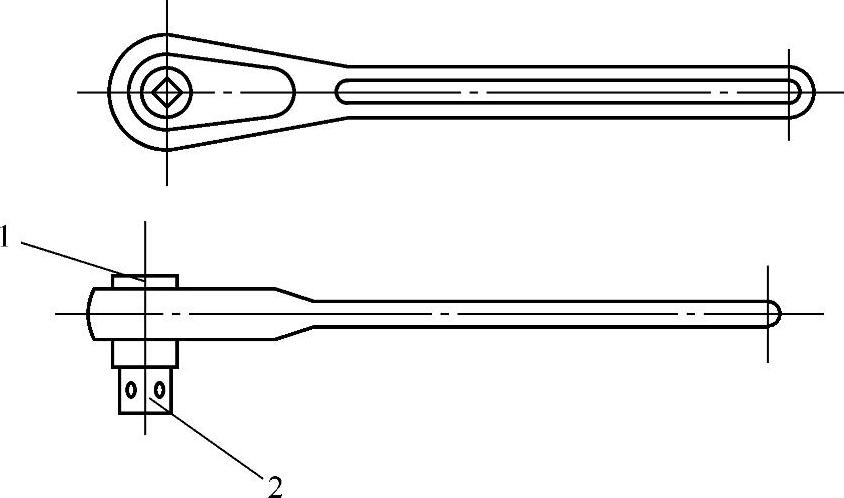

图2-16 可逆式棘轮扳手

1—旋钮 2—方头

（2）手动套筒扳手连接附件 如图2-17所示，包括接杆和万向节等，都是用于一般扳手无法操纵的有限空间内，主要功能是向套筒传递转矩。

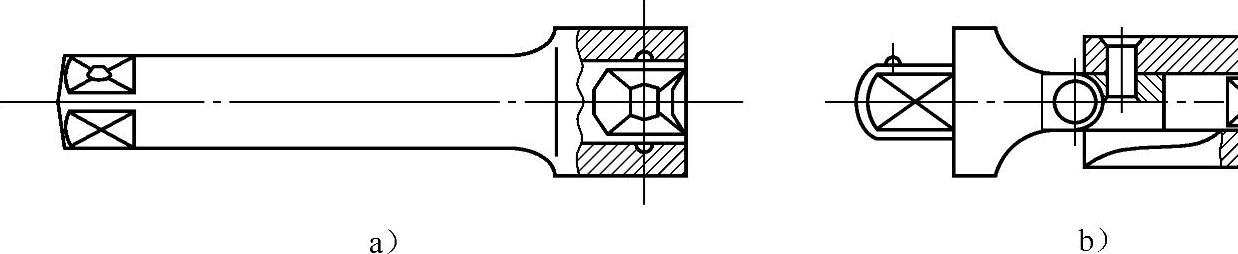

图2-17手动套筒扳手连接附件

a）接杆 b）万向节

7.螺钉旋具

目前装配上使用较广泛的是一字槽螺钉旋具和十字槽螺钉旋具等。一字槽螺钉旋具用于图2-18a所示含有一字槽的零件；十字槽螺钉旋具用于图2-19a所示含有十字槽的零件。

8.套筒

套筒的作用是将来自套筒扳手的转矩传给螺栓或螺母，使用时将套筒装在套筒扳手的方头上，再将套筒头部（有六角和梅花两种）套入相应的螺栓或螺母。套筒扳手方头的旋转带动套筒，套筒的旋转又带动螺栓或螺母，从而达到紧固或松开的目的，如图2-20所示。

拧紧螺栓、螺母必须使用与之规格相对应的套筒，严禁用大套筒拧紧比其小的螺栓、螺母，否则会损坏螺母（螺栓）和套筒。

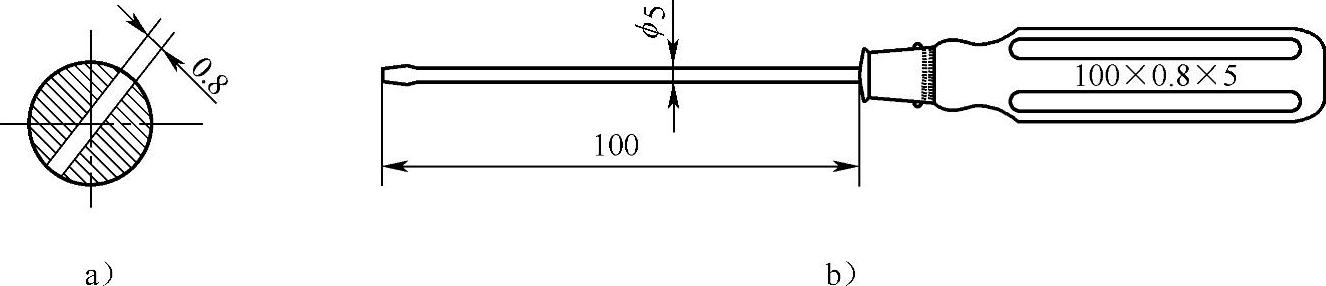

图2-18 一字槽零件和螺钉旋具

a）一字槽零件 b）一字槽螺钉旋具

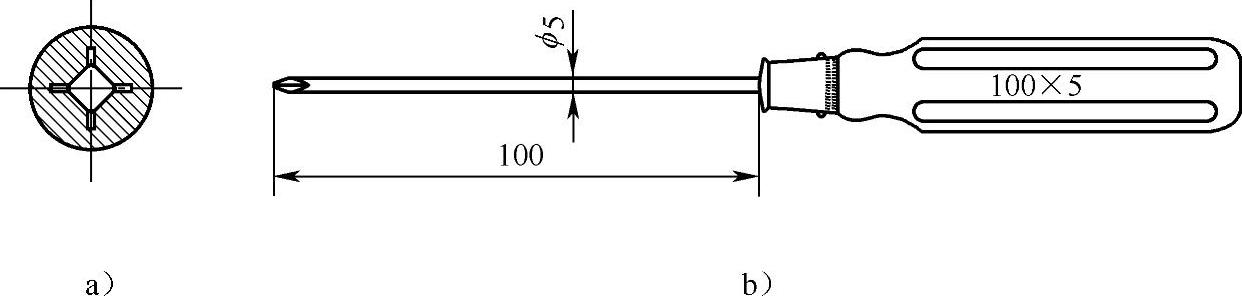

图2-19 十字槽零件和螺钉旋具

a）十字槽零件 b）十字槽螺钉旋具

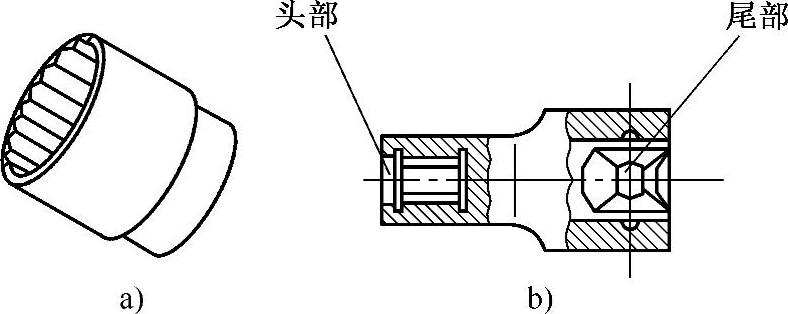

图2-20 套筒

a）外形图 b）结构图

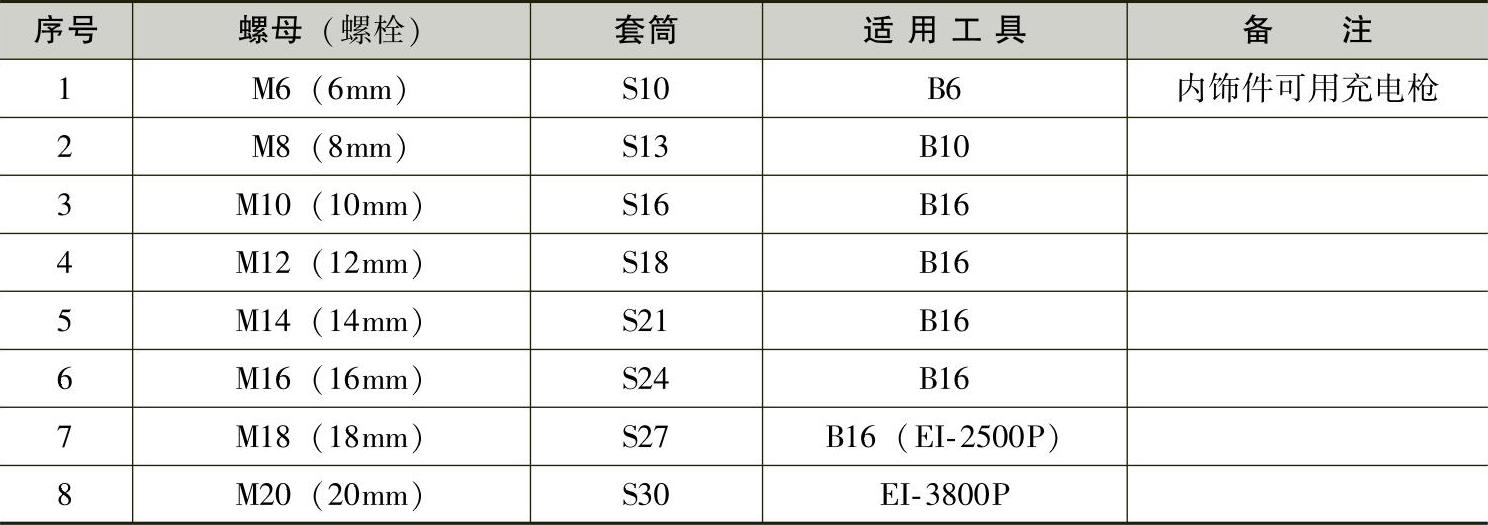

螺母规格与套筒的对应关系见表2-1。

表2-1 螺母规格与套筒的对应关系
