全地形车整车振动控制研究成果

采用3.2 部分的摩托车及全地形整车振动分析软件,对进口全地形车进行振动评价。其中,手把、坐垫和脚踏位置为人体振动范畴,采用时域法和频域法分析;而货架则直接计算振级。

由于采用时域法评价人体振动时需对峰值因子进行判断,这里提取各个车速下时域法分析时的峰值因子,具体见表3.2—表3.4,其中表3.2 为进口车手把处的峰值因子,表3.3 为进口车坐垫位置的峰值因子,表3.4 为进口车脚踏位置的峰值因子。

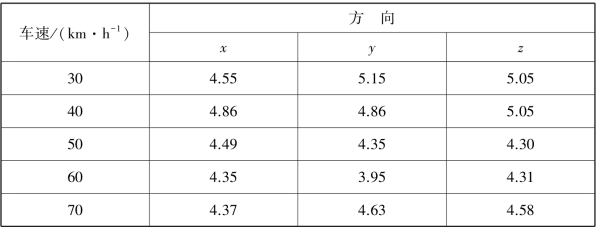

表3.2 进口车手把处的峰值因子

表3.3 进口车坐垫位置的峰值因子

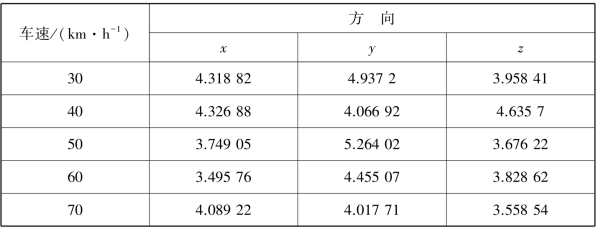

表3.4 进口车脚踏位置的峰值因子

由表3.2—表3.4 可知,进口全地形车峰值因子均小于6,采用加权振动进行评价合理。

频率法评价全地形车振动时,采用了Welch 法和AR 法分别代表经典谱估计和现代谱估计。

图3.10 和图3.11 分别给出了50 km/h时,手把处和坐垫处采用Welch 法和AR 法所得到的功率谱密度图。

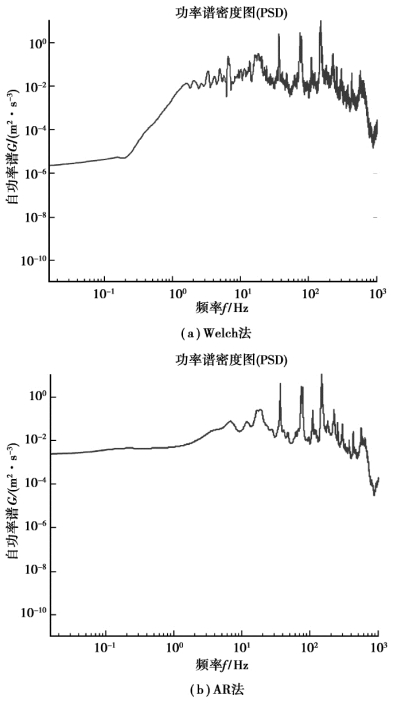

图3.10 50 km/h 手把处功率谱密度(www.daowen.com)

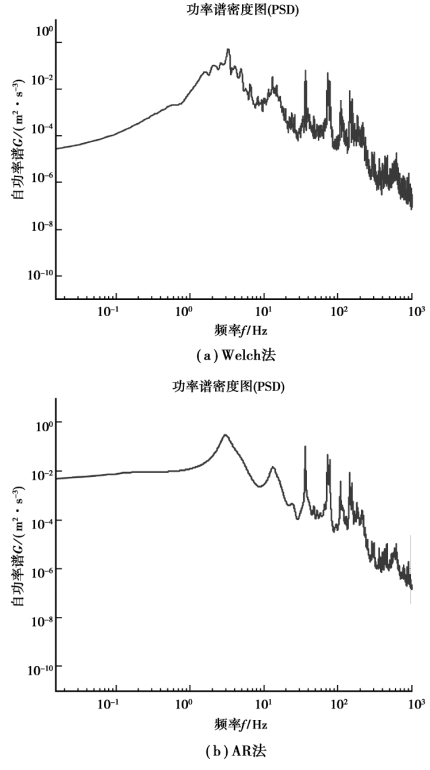

图3.11 50 km/h 坐垫处功率谱密度

由图3.10 和图3.11 可知,Welch 法和AR 法的功率谱密度趋势及幅值一致,但AR 法比Welch 法所得的曲线光滑,更易于分析频谱特性。

进口全地形车振动评价的结果见表3.5 和表3.6。 其中表3.5 为手把处、坐垫处和脚踏Z 向的分析结果,表3.6 为货架的分析结果。

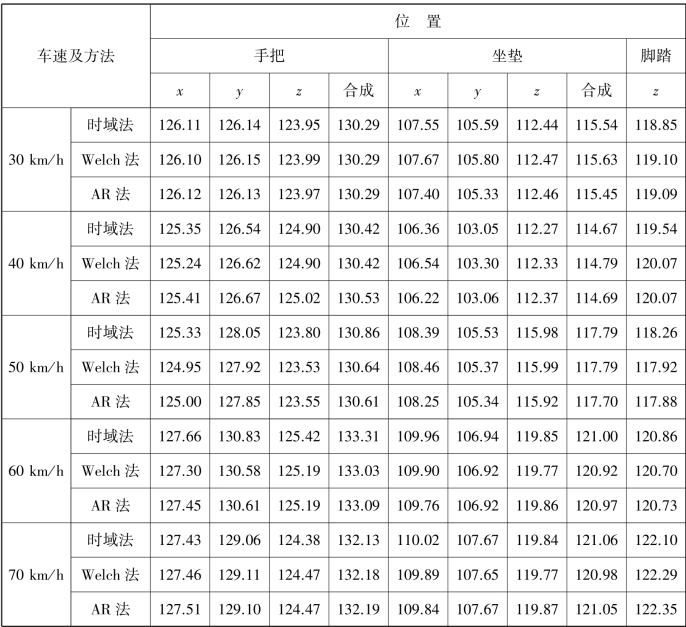

表3.5 手把、坐垫及脚踏振动评价结果

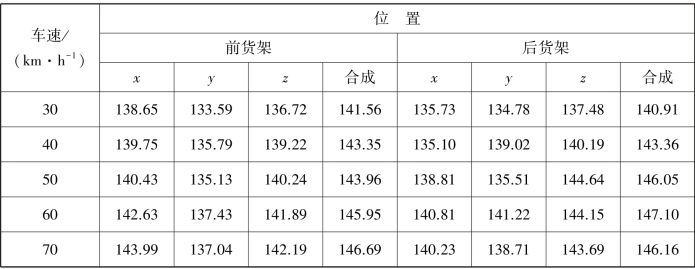

表3.6 货架振动评价分析结果

由表3.6 可知,评价人体振动时,时域法、Welch 频域法和AR 频域法3 种方法所计算的结果相差非常小,均可用于评价整车的振动。

参照ISO 2631 的振动分级标准,该款进口全地形车座位处在60 km/h 以下时,保持舒适状态,高于60 km/h 时不舒适。

手把及脚踏处加权振级高速情况下明显变差,手把处在60 km/h 时出现最大值133 dB。脚踏z 向在70 km/h 时加权振级大于122 dB。 前后货架处总振级均较大,且z 向振动明显比x 向和y 向大。
