风光互补发电技术是新能源专业的一门核心课程。该课程的功能是培养学生的风力发电、光伏发电控制系统的设计、部件选型、设备的安装调试、常见故障的分析解决、报告撰写等专业能力。一般开设新能源应用技术专业院校均具有该实训室，且实训设备均选用全国职业院校技能大赛高职组“风光互补发电系统安装与调试”赛项指定使用的大赛设备——KNT-WP01型风光互补发电实训系统。

KNT-WP01型风光互补发电实训系统主要由光伏供电装置、光伏供电系统、风力供电装置、风力供电系统、逆变与负载系统、监控系统组成，如图4-4所示。KNT-WP01型风光互补发电实训系统采用模块式结构，各装置和系统具有独立的功能，可以组合成光伏发电实训系统、风力发电实训系统。

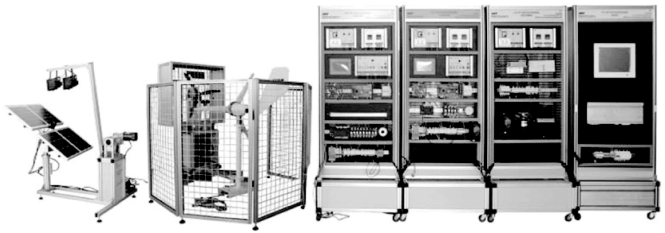

图4-4　KNT-WP01型风光互补发电实训系统

（1）光伏供电装置的组成。光伏供电装置主要由光伏电池组件、投射灯、光线传感器、光线传感器控制盒、水平方向和俯仰方向运动机构、摆杆、摆杆减速箱、摆杆支架、单相交流电动机、电容器、水平运动和俯仰运动直流电动机、接近开关、微动开关、底座支架等设备与器件组成，如图4-5所示。

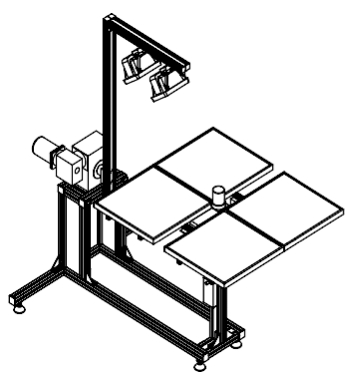

图4-5　光伏供电装置

4块光伏电池组件并联组成光伏电池方阵，光线传感器安装在光伏电池方阵中央。2盏300W的投射灯安装在摆杆支架上，摆杆底端与减速箱输出端连接，减速箱输入端连接单相交流电动机。电动机旋转时，通过减速箱驱动摆杆作圆周摆动。摆杆底端与底座支架连接部分安装了接近开关和微动开关，用于摆杆位置的限位和保护。水平和俯仰方向运动机构由水平运动减速箱、俯仰运动减速箱、水平运动和俯仰运动直流电动机、接近开关和微动开关组成。水平运动和俯仰运动直流电动机旋转时，水平运动减速箱驱动光伏电池方阵作向东方向或向西方向的水平移动、俯仰运动减速箱驱动光伏电池方阵作向北方向或向南方向的俯仰移动，接近开关和微动开关用于光伏电池方阵位置的限位和保护。

（2）风力供电装置的组成。风力供电装置主要由叶片、轮毂、发电机、机舱、尾舵、侧风偏航机械传动机构、直流电动机、塔架和基础、测速仪、测速仪支架、轴流风机、轴流风机支架、轴流风机框罩、单相交流电动机、电容器、风场运动机构箱、护栏、连杆、滚轮、万向轮、微动开关和接近开关等设备和器件组成，如图4-6所示。

(www.daowen.com)

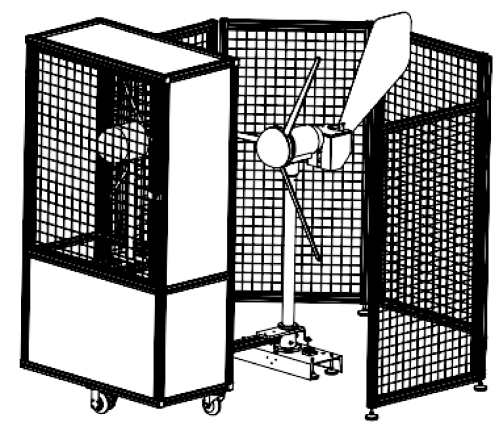

图4-6　风力供电装置

叶片、轮毂、发电机、机舱、尾舵和侧风偏航机械传动机构组装成水平轴永磁同步风力发电机，安装在塔架上。风场由轴流风机、轴流风机支架、轴流风机框罩、测速仪、测速仪支架、风场运动机构箱体、传动齿轮链机构、单相交流电动机、滚轮和万向轮等组成。轴流风机和轴流风机框罩安装在风场运动机构箱体上部，传动齿轮链机构、单相交流电动机、滚轮和万向轮组成风场运动机构。当风场运动机构中的单相交流电动机旋转时，传动齿轮链机构带动滚轮转动，风场运动机构箱体围绕风力发电机的塔架作圆周旋转运动，当轴流风机输送可变风量风时，在风力发电机周围形成风向和风速可变的风场。

在可变风场中，风力发电机利用尾舵实现被动偏航迎风，使风力发电机输出最大电能。测速仪检测风场的风量，当风场的风量超过安全值时，侧风偏航机械传动机构动作，使尾舵侧风45°，风力发电机叶片转速变慢。当风场的风量过大时，尾舵侧风90°，风力发电机处于制动状态。

（3）逆变与负载系统。逆变与负载系统主要由逆变电源控制单元、逆变输出显示单元、逆变器、逆变器参数检测模块、变频器、三相交流电机、发光管舞台灯光模块、警示灯、接线排、断路器、网孔架等组成，如图4-7所示。

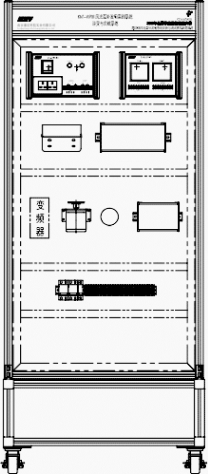

图4-7　逆变与负载系统组成

（4）监控系统组成。监控系统主要由计算机、力控组态软件组成，如图4-8所示。

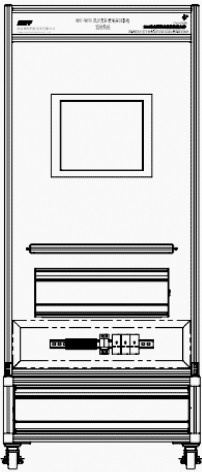

图4-8　监控系统
