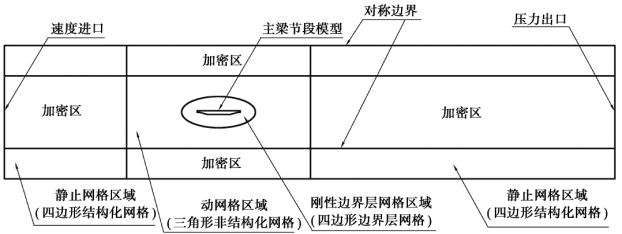

数值计算中流场网格可划分成以下三个部分：

①与模型一起同步运动的刚性边界层网格区域，其中网格只运动不进行改变。

②根据模型运动而进行网格大小调整或重组的动网格区域，网格在运动过程中始终在改变。

③既不随模型运动也不进行网格调整改变的静止网格区域，位于流场的最外围。

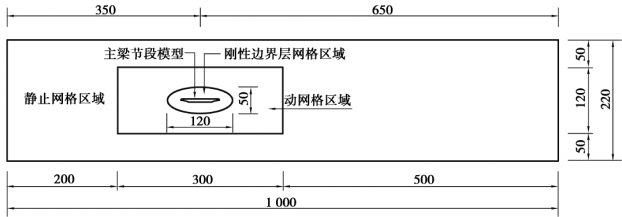

流场设置情况如图5.5 所示，流场区域为10 m×2.2 m 的矩形，动网格区域为3 m×1.2 m的矩形，刚性边界层网格区域设置为椭圆，椭圆长轴长度为1.2 m，短轴长度为0.5 m。

图5.5　数值模拟流场区域的设置情况（单位：cm）

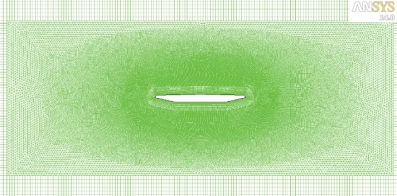

采用Gambit 软件绘制模型截面、流场区域及流场区域的网格，网格的划分情况如图5.6所示。

图5.6　数值模拟流场区域网格的划分情况

根据图5.6 划分网格，得到网格的总数为135 728，其中刚性边界层网格数为36 437，动网格数为72 195，静止网格数为27 096。 具体网格划分情况如图5.7 和图5.8 所示。(www.daowen.com)

图5.7　局部网格划分情况

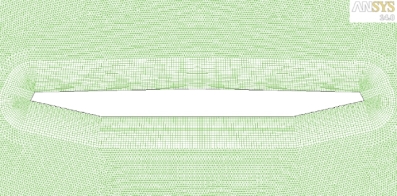

图5.8　刚性边界层网格划分情况

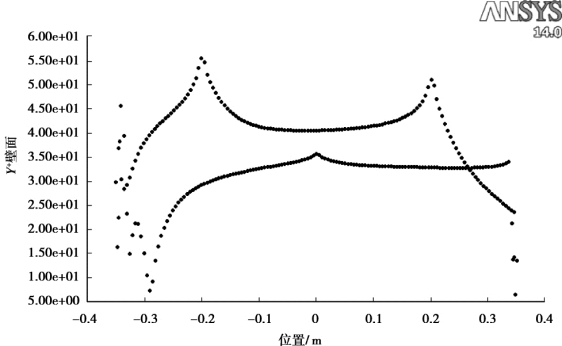

数值模拟中模型表面贴体网格的y＋值分布如图5.9 所示，根据经验，当y＋＝30 ～60 时计算效果最好，图中的数据表明本文采用的网格划分控制效果较好，对流场流动进行了合理的模拟。

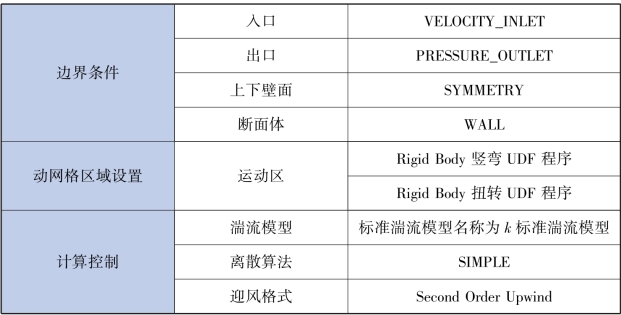

FLUENT 软件的基本参数设置见表5.9。 计算状态采用非定常计算项；采用k⁃e 标准湍流模型进行计算，进出口湍流强度取5%，湍流黏性比取10；不考虑温度变化和能量交换；时间步长取0.01 s；入口风速取4，8，12，16，20，24，28，32 m／s。

图5.9　模型y＋值的分布情况

表5.9　FLUENT 软件的基本参数设置
