（1）在进行TSP测量前，应先进行踏勘，踏勘需确定以下内容：

1）确定工区是否满足预报条件。

2）收集并分析前期地质资料，尤其是预报范围的地质资料，初步确定预报范围内可能存在的不良地质缺陷。

3）初步确定炮孔及接收孔布设位置。

4）初步确定工区可能存在的干扰源，并在测试前制定消除或压制干扰源的措施及方案。

5）根据岩体质量，初步确定炸药用量。

6）应根据踏勘情况，编制单次预报技术方案。

（2）观测系统的设计。

1）断层带观测系统设计。如果探测范围内存在潜在的断层，在进行观测系统的设计时，需根据断层可能的产状设计观测系统，如果潜在的断层最先出现在隧洞的左边，在这种情况下，在面对掌子面的方向，炮点应布在隧洞的左侧。这样做的目的有利于地质反射信号的接收。如图5.1-1所示，如果布置在另外一侧，根据反射定律，不利于地质反射信号的接收。

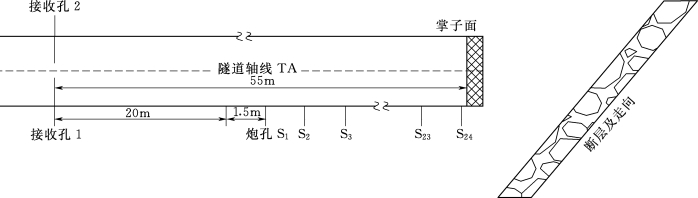

图5.1-1　断层带观测系统布置示意图

2）岩溶地区观测系统设计。如果探测范围内存在潜在的岩溶，在进行观测系统的设计时，必须充分考虑岩溶发育的无规律性和随机性，在进行观测系统的设计时，一般要求在左右边墙都安装接收器。而炮孔一般选择在岩溶不发育的边墙，如图5.1-2所示。因为如果炮孔一侧边墙存在岩溶空腔，那么地震波在传播过程中必然要产生绕射，从而增加直达波的传播时间，降低直达波速度。而直达波的速度是后续处理的基础，它对后续处理中横波直达波速Vs、横波质量因子Qs及岩石传播地震波能力参数Q的确定影响都很大，并会对最终的岩石特性和反射面特征确定产生较大误差。

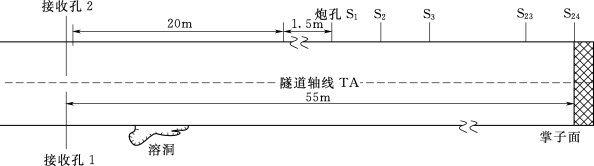

图5.1-2　接收段存在岩溶破碎带观测系统布置示意图

3）涌水突泥的观测系统设计。隧洞涌水突泥常常是由于前方存在断层、破碎带、溶洞等不良地质体，这些不良地质体中充填大量的地下水和泥体，时常与地表水和暗河存在水力联系，其涌水突泥灾害源主要分为裂隙型、断层型、溶洞溶腔型和暗河型。

涌水突泥的观测系统设计应结合潜在风险，结合断层及岩溶地区的观测系统综合布置，如果隧洞地质条件极为复杂，可以在隧洞两侧均布置炮孔及接收孔，这样就可以对采集数据进行综合分析。

4）煤层瓦斯的观测系统设计。煤层瓦斯的观测系统应首先了解煤层的走向等基本地质信息，并根据这些信息，参照断层观测系统进行设计。

（3）观测系统的现场布置。观测系统的现场布置应按以下步骤进行：

1）测定掌子面处的里程；(www.daowen.com)

2）从掌子面后移大约55m，确定接收器的位置，接收器应尽量布置在岩体完整的地方；

3）接收器位置确定后，沿隧洞前进方向布置炮孔（炮孔编号沿隧洞方向建议按1～24号依次编号并在墙上进行标注），接收器孔到第一个炮孔之间的距离应在20m以内且不能小于15m；

4）炮点距一般为1.5m，特殊情况下可以小于1.5m但不能大于2m；

5）接收孔布置洞段附近不应有工业电缆尤其是变压器，因为如果布置在电缆或变压器附近，会使检波器感应到50Hz的电压，使TSP采集数据记录上形成50Hz的正弦波干扰。

观测系统布置如图5.1-3所示。

（4）造孔。

1）接收孔：接收孔应在左右墙垂直隧洞各布置一个，直径为42～45mm，孔深为1.85～1.95m，任何情况下不应超过2m，离地面高度大约1m，向上倾斜5°～10°，如图5.1-4（a）所示。

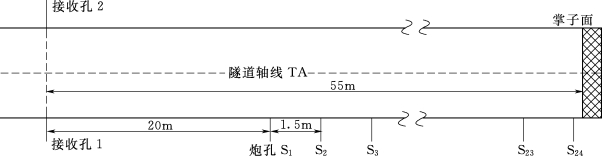

图5.1-3　TSP观测系统的布设

2）炮孔：炮孔应根据设计的观测系统布置，数量为24个，有效炮孔数不应少于18个，直径为38mm，孔深通常为1.5m（孔深不能小于0.8m，不宜大于2m），垂直隧洞并向下倾斜10°～20°，高度应与接收孔一致，如图5.1-4（b）所示。

3）对围岩较差的隧洞，应采用PVC管对接收孔和炮孔进行保护。

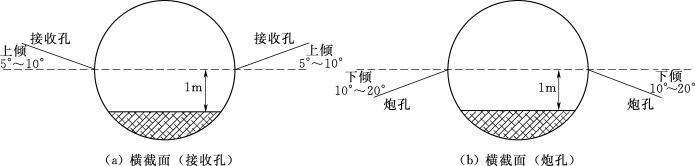

图5.1-4　接收孔与炮孔角度示意图

（5）其他。

1）人员配备：TSP数据采集应至少配备技术员1名（数据采集），爆破员1名、安全员1名，其他辅助人员3名。

2）设备配备：除TSP203设备本身配备的必要设备外，数据采集时还应该配备必要的灌水设备（为方便用水封堵炮孔），对讲机3个，2根2.5m长、直径20mm的PVC管，用于装配炸药。

3）震源的选择：准备满足要求的炸药量及瞬发电雷管，如TSP设备配有多功能触发器，可以使用毫秒管。
