3.8.1.1 基本原理
瞬变电磁法是利用不接地回天线向掌子面前方发射一次脉冲电磁场,在一次脉冲磁场的间歇期(断电),观测两次涡流场的方法。当发射回线中的电流突然断开时,在介质中激励二次涡流场(激发激化场),在二次涡流场的衰减过程中,早期反映浅层信息,晚期反映深部信息,研究瞬变电磁场随时间的变化规律,即可了解不同导电介质的垂向分布[26]。
瞬变电磁法的预报深度与线圈的大小、匝数有关,线圈越大,匝数越多,探测深度越大。在隧洞(洞)中预报时,一般采用2m×2m的方形线框,探测距离50m左右。如图3.8-1所示。

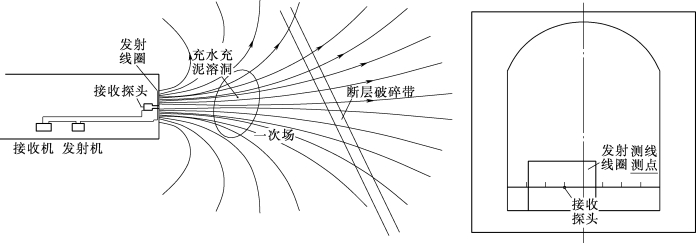

图3.8-1 瞬变电磁法探测原理及测点布置图(www.daowen.com)
由于瞬变场的强度及延迟时间是与地下地质目标体的电性、规模及产状等参数有关的,地质体的导电性越好,瞬变场的强度就越大且热损耗就越小,故衰减越慢,延迟时间越长。因此,根据瞬变场的特征,就可以判断地下地质体的电性和规模,根据剖面测量结果可推断出其赋存位置、埋深及产状等。
3.8.1.2 测试工艺
在掌子面上挂一个方形电缆发射接收天线,采用中心装置,接收用探头,发射机线圈给一个脉冲电流,由瞬变电磁仪接收,测量脉冲电流断去后,不同时刻的感应电动势值,以e(t)/I表示,式中I为脉冲电流强度(以安为单位),e(t)表示脉冲电流断去(t)秒的场强,以微伏表示。
经数值处理,绘制成瞬变电磁多测道图、视电阻率断面等值线图、视纵向电导断面图、视纵向电导微分成像图。对上述各图的综合分析结合隧洞地质编录成果,即可预测掌面前方50m左右不良地质体的位置和规模及性质。
