【摘要】：在掌子面上布置四条测线20个测点的红外辐射场强数值，可知其最小值为334μW/cm2，最大值为342μW/cm2，差值为7μW/cm2，小于允许的安全值10μW/cm2。图3.6-1红外探测掌子面测线布置图表3.6-1贵广铁路高兴隧洞DK208+210掌子面红外探测记录表单位：μW/cm2根据现场所测左边墙脚、左边墙、拱顶、右边墙、右边墙脚的辐射场强值，绘制曲线如图3.6-2所示。
2009年在贵广高速铁路高兴隧洞进行预报时，为探明当时的掌子面DK208+210里程前方30m范围内的岩层含水情况，实施了红外探水探测。
（1）在掌子面上布置四条测线（图3.6-1）（每条测线上均匀布置5个测点，从左至右、从上到下）20个测点的红外辐射场强数值（表3.6-1），可知其最小值为334μW/cm2，最大值为342μW/cm2，差值为7μW/cm2，小于允许的安全值10μW/cm2。
图3.6-1 红外探测掌子面测线布置图

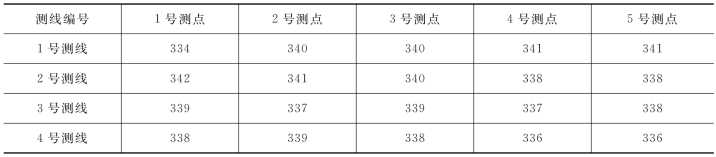

表3.6-1 贵广铁路高兴隧洞DK208+210掌子面红外探测记录表 单位：μW/cm2
（2）根据现场所测左边墙脚、左边墙、拱顶、右边墙、右边墙脚的辐射场强值（表3.6-2）（从掌子面往已开挖段每隔5m布置一个测点），绘制曲线如图3.6-2所示。可以看出：往掌子面方向，靠近掌子面附近红外辐射场强值曲线无明显变化。(www.daowen.com)
表3.6-2 贵广铁路高兴隧洞DK208+210掌子面沿隧洞走向红外探测数据记录表单位：μW/cm2
根据上述两种判别方法，结合已开挖揭示的围岩情况，可以判定DK208+210～+240段不存在大规模含水体，但存在裂隙水，主要以渗、滴为主。

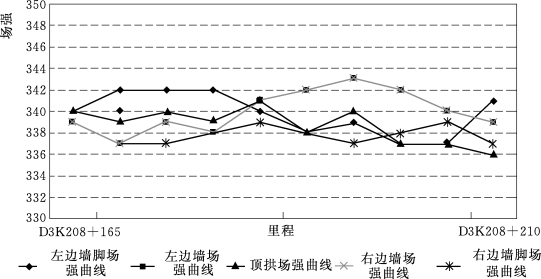

图3.6-2 红外探测沿洞轴线探测辐射场强曲线图
