TSP203系统主要由记录单元和接收单元组成，如图3.2-2所示。其中记录单元为：部件①～②；接收单元为部件③～④，附件及起爆装置为部件⑤～⑳[23，24]。

（1）记录单元。记录单元的作用是对地质信号进行记录和质量控制，其基本组成是为完成地震信号A/D转换的电子元件和一台Windows笔记本电脑，笔记本电脑控制记录单元和用于记录、存储、处理及评估数据，整个系统标准配置有12个输入通道，用户可以安装4个接收单元。

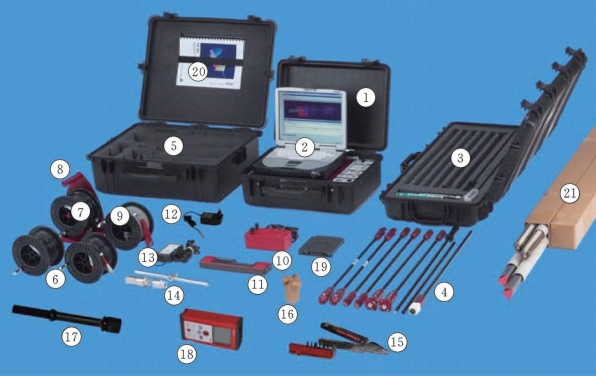

图3.2-2　TSP203系统组成

（2）接收单元。接收单元是我们用来获取地震信息的记录器，TSP203接收单元有由一个高灵敏度的三轴（x-y-z分量）地震加速度检波器构成，可将地震信号转化为电压。由于使用了三分量接收器，可以保证全波场的数据记录，因此，可以将不同的波型分离为压缩波（P）和剪切波（S）。此外，相互间按标准排列的三个分量记录，能够计算出波的入射方向。其技术参数为：①三分量加速度检波器；②灵敏度：1000 mV/g±5%；③频率范围：1～5000 Hz；④横向灵敏度大于1%；⑤工作环境温度0～65℃。接收单元结构密封，能防尘防水，能确保在极端恶劣条件下正常工作。

数据采集时，接收单元需安置在一根长2.05m、直径大约为43mm的特制金属套管中（组件㉑），套管采用环氧树脂与接收孔孔壁牢固结合，接收单元与记录单元（笔记本电脑）采用电缆连接。

（3）附件及起爆装置。

1）工具箱：TSP203还配备了专用工具箱一个，主要用于接收单元的安装。(www.daowen.com)

2）电子测角仪：主要用于测量接收单元及炮孔的倾斜角度，以便能够准确建立观测系统。

3）手持式激光测距仪：主要用于测量炮孔与接收单元、炮孔与炮孔以及掌子面桩号等距离参数，以便能够准确建立观测系统。

4）起爆装置：起爆装置由爆破器和内置触发器组成，爆破器受国家爆破安全规程的限制，TSP203不专门配置，但他是TSP203数据采集不可缺失的部分，需按国家相关规程自行配备。

5）连接线：连接线包括接收单元与记录单元的连接线、触发器与记录单元的连接线以及起爆装置与雷管的连接线。

6）其他配件：主要为钻头、风枪专用特制适配器等辅助器件。

由于使用了三分量接收器，可以保证全波场的数据记录，因此，可以将不同的波型分离为压缩波（P）和剪切波（S）。此外，相互间按标准排列的三个分量记录，能够计算出波的入射方向。在设计上，接收单元适用于各种岩石类型（从弱质岩层到坚硬的花岗岩）。接收单元置于特制的钢管中（部件㉑），钢管必须固定在接收器孔中。同时，钢管（套管）与接收器孔之间必须用双组分环氧树脂（部件㉑）牢固耦合。
